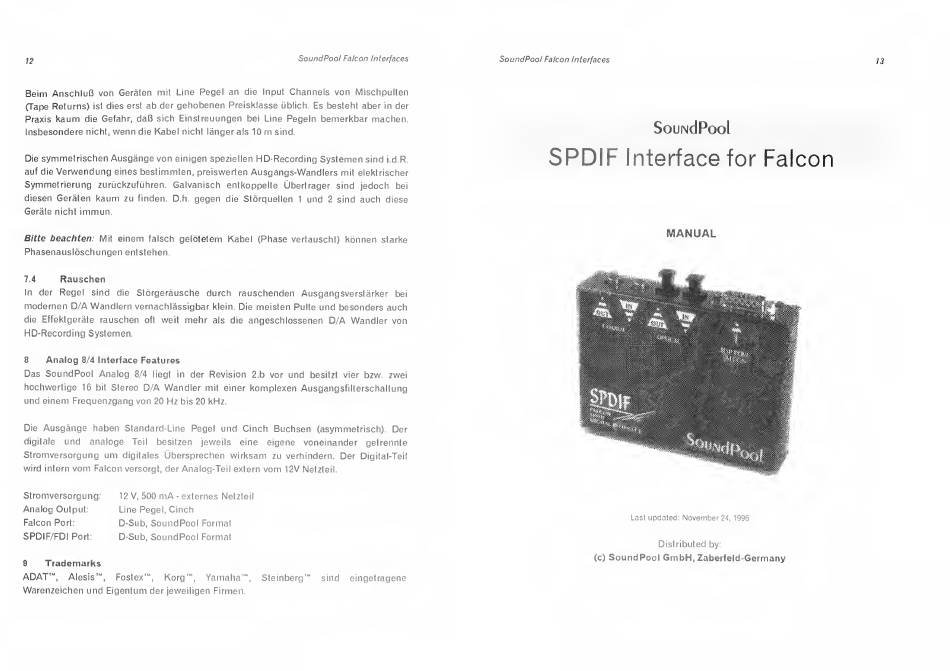

Falcon SPDIF Interface Bedienungsanleitung Seite 8

12
SoundPool
Falcon
Interfaces
SoundPool
Falcon
Interfaces
13
Beim AnschluG von Geraten mit Line
Pegel an
die Input
Channels von Mischpulten
(Tape Returns)
ist
dies erst
ab der
gehobenen
Preisklasse ublich. Es besteht aber
in
der
Praxis
kaum
die Gefahr,
daG
sich
Einstreuungen
bei Line Pegeln bemerkbar machen.
Insbesondere
nicht,
wenn
die
Kabel
nicht
langer
als
10
m
sind.
Die
symmetrischen Ausgange von
einigen speziellen HD-Recording Systemen
sind
i.d.R.
auf die
Verwendung
eines bestimmten, preiswerten Ausgangs-Wandlers
mit elektrischer
Symmetrierung
zuriickzufuhren. Galvanisch entkoppelte Ubertrager sind jedoch
bei
diesen Geraten
kaum
zu finden. D.h.
gegen
die
Storquellen
1
und
2 sind
auch
diese
Gerate nicht
immun.
Bitte
beachten:
Mit
einem
falsch gelotetem Kabel (Phase
vertauscht)
konnen
starke
Phasenausloschungen
entstehen.
7.4
Rauschen
In
der Regel sind
die Storgerausche durch rauschenden Ausgangsverstarker
bei
modernen D/A Wandlern
vernachlassigbar
klein.
Die meisten Pulte
und
besonders auch
die Effektgerate
rauschen
oft
weit
mehr
als die
angeschlossenen D/A Wandler von
HD-Recording Systemen.
8
Analog
8/4 Interface Features
Das SoundPool Analog
8/4
liegt in
der Revision
2.b
vor und
besitzt vier bzw. zwei
hochwertige 16
bit
Stereo
D/A Wandler
mit einer
komplexen
Ausgangsfilterschaltung
und einem Frequenzgang von
20
Hz
bis 20 kHz.
Die
Ausgange
haben
Standard-Line Pegel
und
Cinch Buchsen (asymmetrisch). Der
digitale
und
analoge
Teil
besitzen
jeweils eine eigene
voneinander
getrennte
Stromversorgung
urn digitales
Ubersprechen wirksam
zu verhindern. Der
Digital-Teil
wird intern
vom
Falcon versorgt, der Analog-Teil extern
vom
12V
Netzteil.
Stromversorgung:
Analog
Output:
Falcon Port:
SPDIF/FDI
Port:
12 V,
500
mA
-
externes
Netzteil
Line Pegel, Cinch
D-Sub, SoundPool Format
D-Sub,
SoundPool
Format
9
Trademarks
ADAT'",
Alesis'", Fostex'", Korg'",
Yamaha'",
Steinberg'" sind eingetragene
Warenzeichen und Eigentum
der jeweiligen Firmen.
SouNdPool
SPDIF
Interface
for
Falcon
MANUAL
Last updated:
November
24,
1996
Distributed
by:
(c)
SoundPool GmbH,
Zaberfeld-Germany
