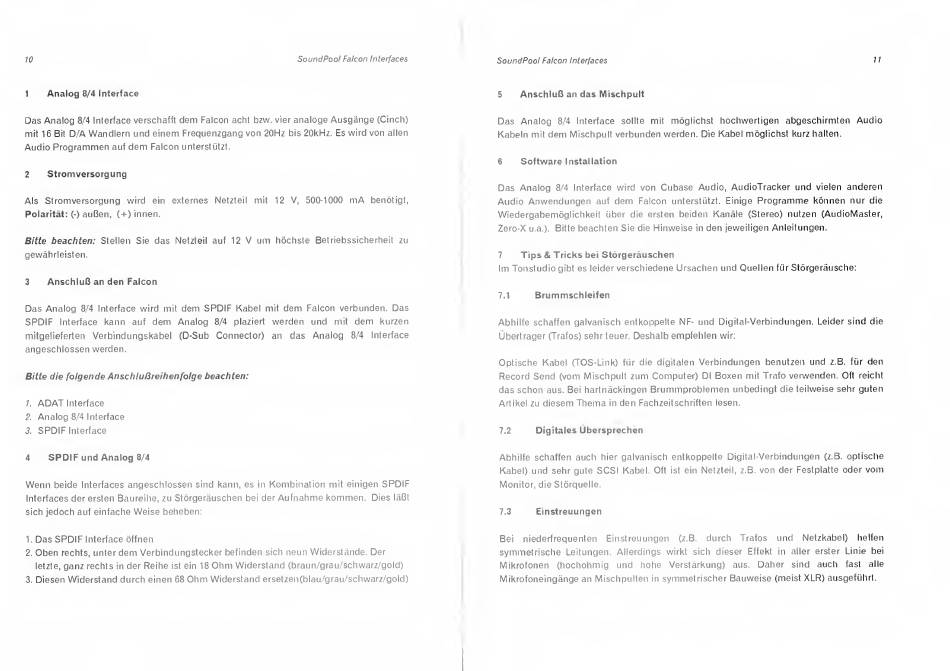

SoundPool
Falcon Interfaces
SoundPool Falcon
Interfaces
11
1
Analog
8/4
Interface
Das Analog
8/4 Interface verschafft
dem
Falcon acht bzw.
vier
analoge
Ausgange
(Cinch)
mit
16
Bit
D/A Wandlern und einem Frequenzgang von 20Hz
bis
20kHz. Es wird von
alien
Audio
Programmen
auf
dem
Falcon unterst
iitzt.
2
Stromversorgung
Als
Stromversorgung
wird ein externes Netzteil mit
12
V,
500-1000
mA
benotigt,
Polaritat:
(-)
auBen, (+) innen.
Bitte beachten: Stellen Sie das
Netzteil
auf 12
V
urn
hochste
Betriebssicherheit zu
gewahrleisten.
3
AnschluG an den Falcon
Das Analog
8/4 Interface wird mit
dem SPDIF
Kabel mit
dem
Falcon verbunden.
Das
SPDIF
Interface
kann auf
dem
Analog
8/4
plaziert
werden und
mit
dem
kurzen
mitgelieferten
Verbindungskabel (D-Sub Connector) an das Analog
8/4
Interface
angeschlossen werden.
Bitte die
folgende AnschluBreihenfolge beachten:
1.
ADAT
Interface
2.
Analog
8/4 Interface
3.
SPDIF
Interface
4
SPDIF
und Analog
8/4
Wenn
beide
Interfaces
angeschlossen sind kann, es
in
Kombination
mit einigen
SPDIF
Interfaces der ersten Baureihe, zu
Storgerauschen
bei
der
Aufnahme kommen.
Dies
laGt
sich
jedoch auf einfache
Weise beheben:
1.
Das SPDIF
Interface offnen
2.
Oben
rechts,
unterdem Verbindungstecker befinden
sich
neun Widerstande. Der
letzte,
ganz rechts
in
der Reihe
ist
ein
18
Ohm
Widerstand (braun/grau/schwarz/gold)
3.
Diesen Widerstand durch einen
68
Ohm
Widerstand ersetzen(blau/grau/schwarz/gold)
5
AnschluG an das Mischpult
Das Analog
8/4 Interface sollte mit
moglichst
hochwertigen abgeschirmten Audio
Kabeln
mit
dem
Mischpult
verbunden werden. Die Kabel moglichst kurz halten.
6
Software
Installation
Das Analog 8/4 Interface wird
von Cubase Audio, AudioTracker und vielen anderen
Audio
Anwendungen
auf
dem
Falcon
unterstiitzt.
Einige
Programme konnen
nur die
Wiedergabemoglichkeit fiber die ersten
beiden Kanale (Stereo) nutzen (AudioMaster,
Zero-X
u.a.).
Bitte
beachten Sie
die
Hinweise
in
den jeweiligen Anleitungen.
7
Tips &
Tricks bei
Storgerauschen
Im Tonstudio
gibt es leider
verschiedene
Ursachen und
Quellen
fur
Storgerausche:
7.1
Brummschleifen
Abhilfe schaffen galvanisch entkoppelte NF-
und Digital-Verbindungen. Leider sind
die
Ubertrager (Trafos) sehr teuer.
Deshalb empfehlen
wir:
Optische Kabel (TOS-Link)
fiir
die digitalen
Verbindungen benutzen und
z.B. fur
den
Record Send (vom
Mischpult
zum
Computer)
Dl
Boxen mit Trafo verwenden. Oft reicht
das schon
aus. Bei
hartnackingen
Brummproblemen unbedingt
die teilweise
sehr guten
Artikel zu
diesem
Thema
in
den
Fachzeitschriften lesen.
7.2
Digitales
Ubersprechen
Abhilfe schaffen
auch
hier
galvanisch entkoppelte Digital-Verbindungen
(z.B.
optische
Kabel) und sehr gute
SCSI
Kabel. Oft
ist
ein Netzteil, z.B.
von der
Festplatte
oder
vom
Monitor, die Storquelle.
7.3
Einstreuungen
Bei niederfrequenten
Einstreuungen
(z.B
durch Trafos
und
Netzkabel) helfen
symmetrische Leitungen Allerdings wirkt sich dieser Effekt
in
aller erster Linie bei
Mikrofonen
(hochohmig und hohe
Verstarkung) aus.
Daher
sind
auch
fast alle
Mikrofoneingange an Mischpulten
in
symmetrischer Bauweise (meist XLR) ausgefuhrt.
