Einstellen der Endpositionen
Manuelle Konfiguration der Ober- und Unterendposition
Im manuellen Betrieb nimmt der Antrieb eine kurze Bewegung bei der Bewegung in
einer beliebigen Richtung vor. In diesem Betrieb beginnt man das Programmieren
jeweils mit der UNTERENDPOSITION und dann bringt man den Rollladen in die
Oberendposition, um die Richtung der Motordrehung zu zuordnen.
Wichtig!
Es ist darauf zu achten, nur den zu konfigurierenden Antrieb an die Spannung
anzuschließen. Die Einstellung der Endpositionen in einigen Antrieben gleichzeitig ist
nicht zu empfehlen.

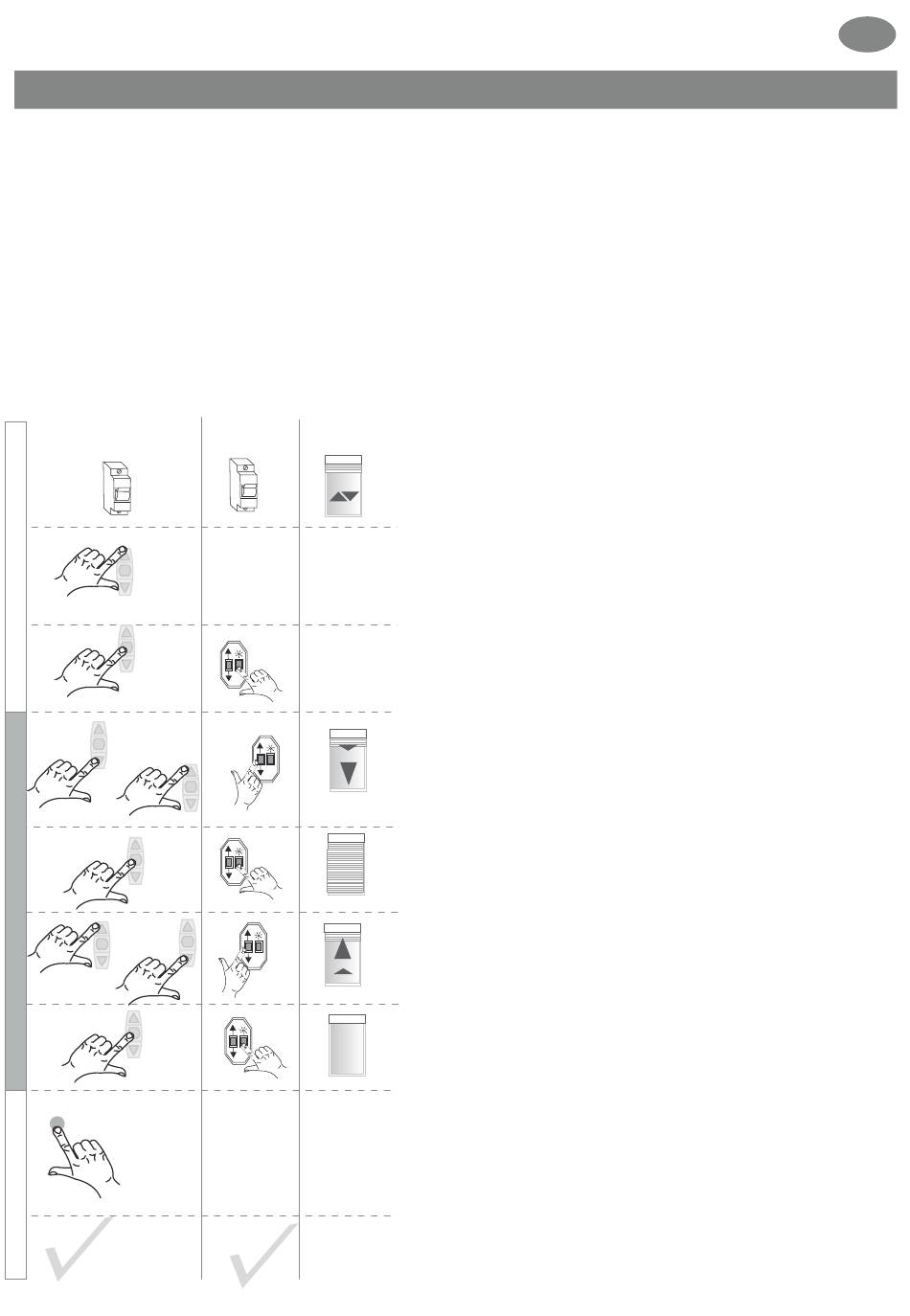

Fernbedienung
ON
6 s.
oder
3 s.
oder
3 s.
Prog
1 s.
Antriebs-
Kabel
bewegung
ON
6 s.
STOP
3 s.
STOP
3 s.
1. Spannung anschließen
2. Konfiguration mit dem Sender INTRONIC:
gleichzeitig die Tasten OBEN und UNTEN auf
dem Sender drücken. Der Sender ist
vorübergehend dem Antrieb zugeordnet.
3. Nach dem Anschluss des Motors befindet sich
dieser im automatischen Programmierbetrieb.
Um in den manuellen Betrieb zu gelangen, hat
man die nachstehend genannten Vorgänge
auszuführen:
Konfiguration mit dem Sender INTRONIC: Die
Taste STOPP auf dem Sender für 6 Sekunden
gedrückt halten.
Konfiguration mit dem Montagekabel: Die
gedrückte E-Taste für 6 Sekunden gedrückt
halten.
4. Eine beliebige Taste drücken, um den
Rollladen nach unten zu bringen und den
R o l l l a d e n i n e i n e r a u s g e w ä h l t e n
UNTERENDPOSITION einzustellen. Die
Taste STOPP im Sender oder E auf dem
Montagekabel
halten, um die eingestellte Endposition zu
speichern. Der Antrieb automatisch ordnet die
Richtungen zu.
5. Anschließend eine beliebige Richtungstaste
drücken, um eine ausgewählte Endposition zu
erreichen und dann diese speichern, indem
man die Taste STOPP im Empfänger oder E
auf dem Montagekabel über 3 Sekunden
gedrückt hält.
6. Konfiguration mit dem Sender INTRONIC: Die
Taste PROG im Sender drücken, um das
Programmieren zu beenden.
7. Der Antrieb ist sachgerecht eingestellt.
3 Sekunden lang gedrückt
