Inhaltszusammenfassung für Portos i-R Send 1

  • Seite 1 Anleitung i-R Send 1 i-R Send 5...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise S. 3 Anzeige und Tasten S. 4 Allgemeine Informationen S. 5 Anschluss S. 6 Funktionen S. 7 Einstellen der Endpositionen S. 8 Programmieren des Sendegeräts S. 10 Technische Daten S. 14...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise • Ausschließlich in trockenen Räumen verwenden. • Personen vor dem Aufenthalt in der unmittelbaren Reichweite der Anlage schützen. • Kinder von Steuergeräten fernhalten. Wichtig! • Im jeweiligen Land geltende Vorschriften einhalten. • Verbrauchte Akkus umweltgerecht entsorgen. • Akkus ausschließlich durch Akkus des gleichen Typs (LR 03;...
  • Seite 4: Anzeige Und Tasten

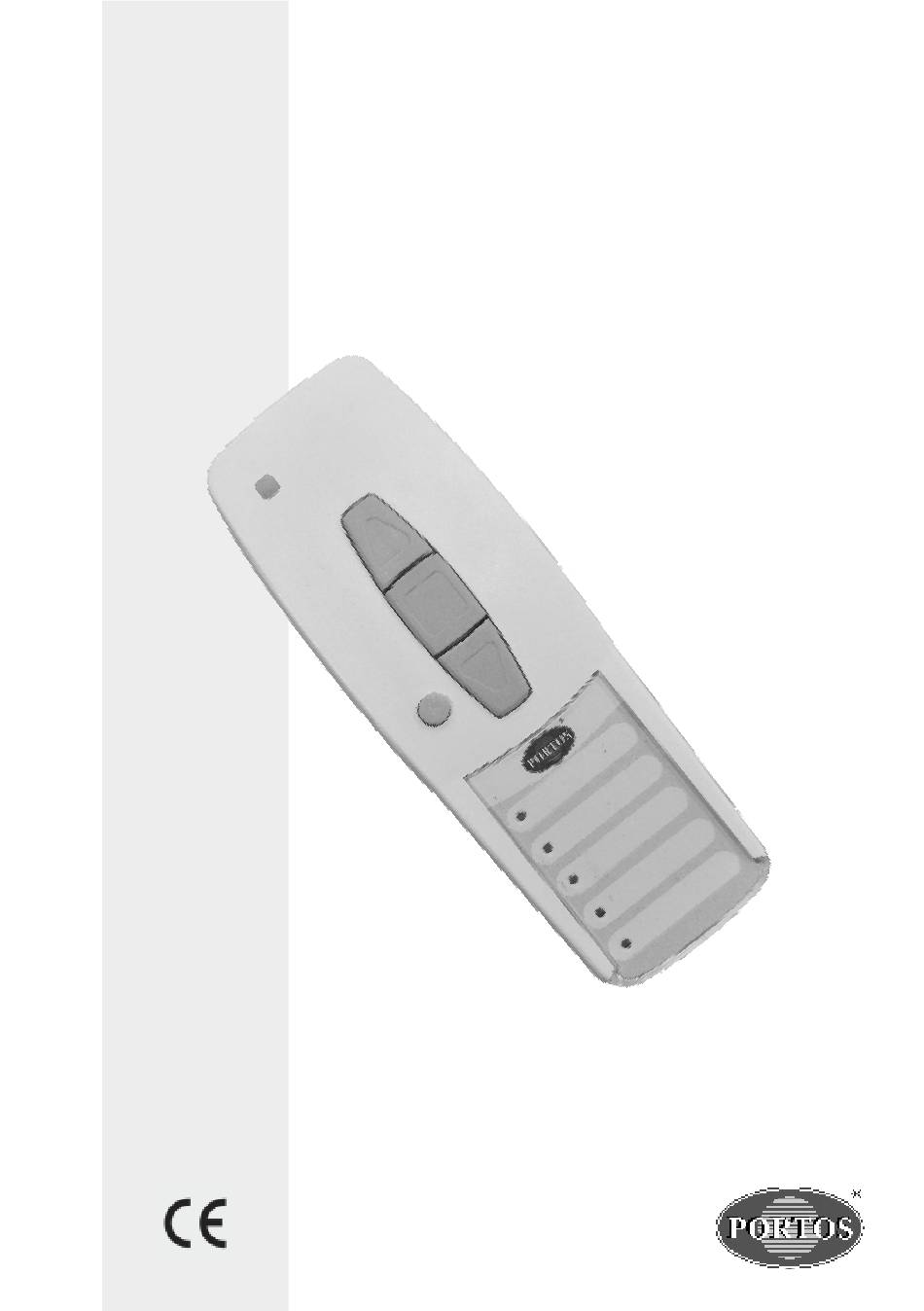

    Anzeige und Tasten Anzeige und Tasten I-R SEND 5 Taste Taste STOPP UNTEN Akku-kammer Taste OBEN Kontrollleuchten für Gruppe Kontrollleuchte Gruppentaste Programmiertaste/ für Senden PROG I-R SEND 1 Taste Taste Taste OBEN STOPP UNTEN Akku-kammer Programmiertaste/ Kontrollleuchte PROG für Senden...
  • Seite 5: Allgemeine Informationen

    Allgemeine Informationen Bestimmungsgemäße Verwendung i-R Send 1/5 dienen ausschließlich für die Steuerung der Anlagen von Rollläden und Sonnenblenden. • Es ist darauf zu achten, dass die Funksteuerung auf den Bereichen der erhöhten Gefahr der Störungen (z.B. Krankenhäuser, Flughafen) nicht zu verwenden ist.
  • Seite 6: Anschluss

    Anschluss: Montage Hinweis: Es ist darauf zu achten, dass das Steuergerät nicht in der Nähe von Metalloberflächen und in der Reichweite der Magnetfelder eingebaut und betrieben ist. Funksender, die mit der gleichen Frequenz betrieben werden, können Empfangsstörungen verursachen. Es ist darauf zu achten, dass die Reichweite des Funksignals durch den Gesetzgeber und durch Vorschriften begrenzt ist.
  • Seite 7: Funktionen

    Funktionen: Erklärungen der Funktionen / Begriffe SIGNALDIODE Das Senden eines Signals aus dem Sender wird durch kurzes Einschalten der Diode bestätigt. Sollte der Austausch des Akkus notwendig sein, blinkt die Signaldiode beim Senden des Signals. Die Reichweite des Senders wird beschränkt, sofern die Leistung des Akkus zu niedrig ist.
  • Seite 8: Einstellen Der Endpositionen

    Einstellen der Endpositionen Automatische Konfiguration der Ober- und Unterendposition Im automatischen Betrieb nimmt der Antrieb zwei kurze Bewegungen bei der Bewegung in einer beliebigen Richtung vor. Um die Endpositionen zu programmieren, hat man jeweils mit der OBERENDPOSITION zu beginnen und dann mit dem Rollladen eine Unterendposition zu erreichen.
  • Seite 9 Einstellen der Endpositionen Manuelle Konfiguration der Ober- und Unterendposition Im manuellen Betrieb nimmt der Antrieb eine kurze Bewegung bei der Bewegung in einer beliebigen Richtung vor. In diesem Betrieb beginnt man das Programmieren jeweils mit der UNTERENDPOSITION und dann bringt man den Rollladen in die Oberendposition, um die Richtung der Motordrehung zu zuordnen.
  • Seite 10: Programmieren Des Sendegeräts

    Programmieren des Sendegeräts 1. Programmieren von Sendern 1.1. Zuordnung von Sendern Sollte der Sender einem jeweiligen Antrieb noch nicht zugeordnet werden, kann dies mit einer beliebigen Vorrichtung der Serie INTRONIC, nach dem Zuführen der Spannung an den Antrieb erfolgen. Dafür hat man gleichzeitig die Tasten OBEN und UNTEN auf dem Sender zu drücken.
  • Seite 11 Programmieren des Sendegeräts 2. Einstellen der Komfortpositionen 2.1. Programmieren der Mittelposition Die Mittelposition wird nach dem Erreichen der Oberendpostion vom Rollladen eingestellt. Gleichzeitig die Tasten UNTEN und STOPP drücken und warten, bis der Rollladen mit dem Absenken beginnt. >3 s. Um die jeweilige Mittelposition einzustellen, reicht es die Taste UNTEN in einer beliebig ausgewählten Position loszulassen, indem man dabei die Taste STOPP gedrückt hält.
  • Seite 12 Programmieren des Sendegeräts 3. Programmieren des Senders bei der Beschädigung oder beim Verlust des bestehenden Senders Das Verfahren wird NUR dann ausgeführt, wenn der bestehende Sender beschädigt oder verloren ist. 3 s. 3 s. 3 s. Um den neuen Sender zu programmieren und gleichzeitig die bestehenden Sender zu entfernen, hat man die nachstehenden Vorgänge vorzunehmen: Spannung für 3 Sekunden abtrennen.
  • Seite 13 Programmieren des Sendegeräts 5. Gruppen aufteilen Das Verfahren der Gruppenaufteilung ermöglicht es, die jeweilige Gruppe von Funkantriebe in einzelne Sender/Kanälen zu teilen, was individuelle Steuerung für jeden Antrieb möglich macht. Nach der Aufteilung der Antriebsgruppe in eine individuelle Steuerung wird der Sender der vorher der jeweiligen Gruppe zugeordnet war, entfernt. 3 s.
  • Seite 14: Austausch Des Akkus / Technische Daten

    Austausch des Akkus / Technische Daten Austausch des Akkus Wichtig: Der Austausch von Akkus soll in der Zeit von nicht mehr als 1 Minute erfolgen. Verbrauchte Akkus herausziehen. Neue Akkus in der Stelle der alten Akkus platzieren. Wartung: Das Gerät ist mit einem feuchten Tuch zu reinigen. Der Einsatz von Reinigungsmitteln ist nicht zu empfehlen, da diese zur Beschädigung der Plastik-Elemente führen können.
  • Seite 16 PORTOS Sp.j ul. Złota 71 62-800 Kalisz tel 62 768 40 40 62 768 40 46 E-mail: deutsch@portosrolety.pl www.portos-rolladen.de...
