DEUTSCH
WEBSEITEN-INTERFACE
Nachdem alle Verbindungen und Einstellungen auf dem Computer abgeschlossen sind, öffnen Sie Ihren
bevorzugten Webbrowser (wir empfehlen Firefox) und geben Sie die IP-Adresse, die Sie erreichen möchten,
in das URL-Feld ein:
Http://2.x.x.x
dem Display des Nodes angezeigt.
Es öffnet sich die Startseite des BT-NODE24 Mk2. Auf dieser Seite finden Sie eine komplette Übersicht über
die Einstellungen des DMX-Ports.
Hinweis1: Drücken Sie die kleinen Fragezeichen-Tasten, um weitere Informationen zu einem Parameter zu
erhalten.
Hinweis2: Die Webseite kann gleichzeitig auf 1 oder bis zu 2 verschiedenen PCs geöffnet werden.

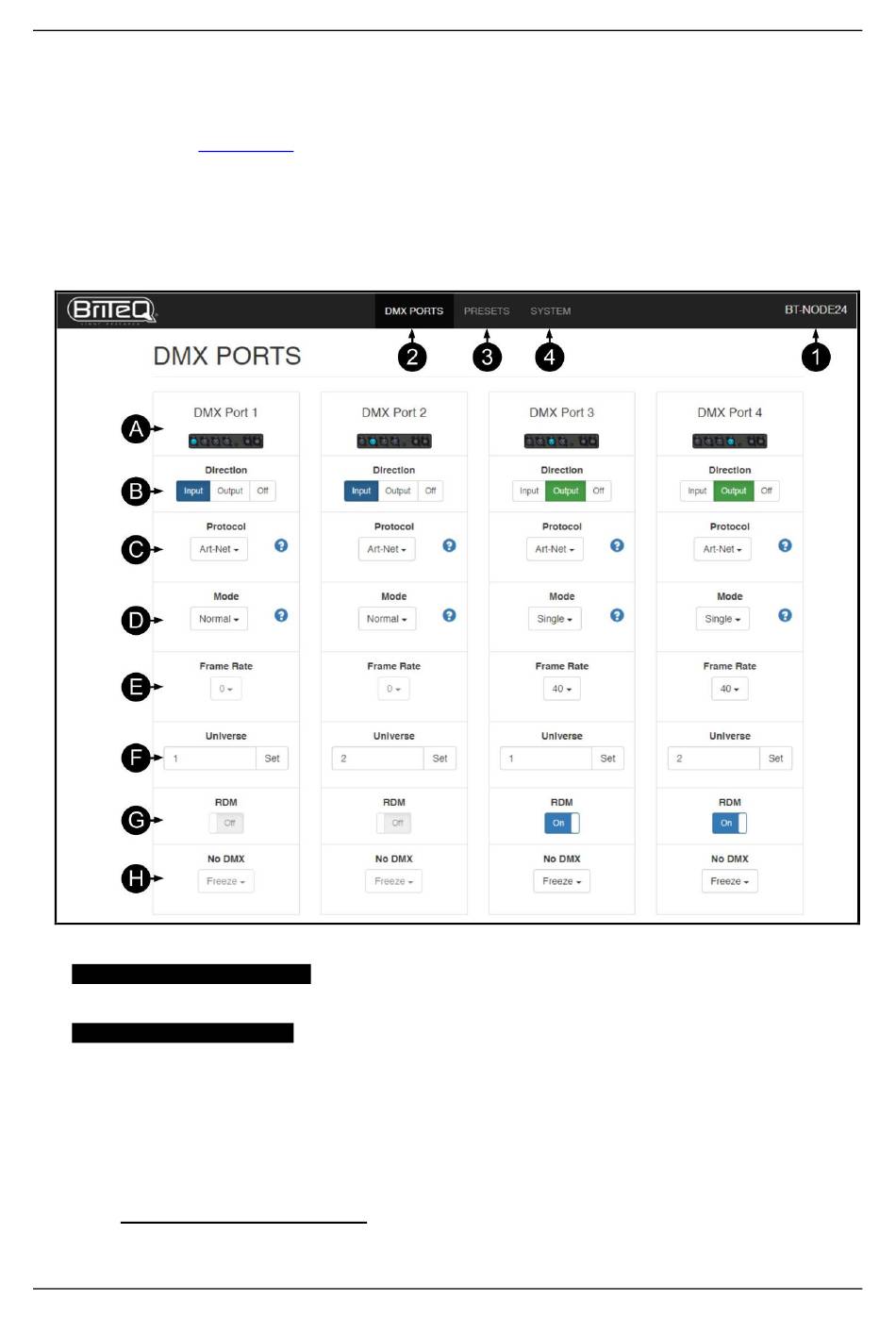

Der obere Teil des Bildschirms besteht aus 4 Teilen:
1.
Registerkarte NAME (Etikett):
derselben Installation befinden. Siehe Punkt (K), um zu erfahren, wie man den Namen / die Bezeichnung
des Nodes ändert.
2.
Registerkarte DMX PORTS:
A. Visuelle Darstellung der 4 E/A-Anschlüsse.
B. Richtung des Anschlusses: Eingang, Ausgang oder Aus.
• Eingang: Anschluss zur Einspeisung von DMX in den Anschluss (XLR-Stecker/Stecker-
Adapter erforderlich)
• Ausgang: Port sendet DMX-Signale an die angeschlossenen Geräte.
• Aus: Anschluss wird nicht verwendet
C. Protokoll: Art-Net oder sACN.
D. Hafen-Modus:
PORT DIRECTION = OUTPUT: Die folgenden Modi sind verfügbar:
BRITEQ
®
oder die vom DHCP-Server eingestellte Adresse. Die IP-Adresse wird auf
Zur einfachen Identifizierung eines Nodes, wenn sich mehrere Geräte in
dient zur Konfiguration aller Port-Einstellungen.
6/11
BEDIENUNGSANLEITUNG
BT-NODE24 Mk2
