DEUTSCH
WARTUNG
Reinigen Sie es mit einem polierten, leicht mit Wasser getränkten Tuch. Vermeiden Sie, dass Wasser in das
Innere des Geräts gelangt. Verwenden Sie keine flüchtigen Flüssigkeiten wie Benzol oder Verdünner, die das
Gerät beschädigen könnten.
BESCHREIBUNG

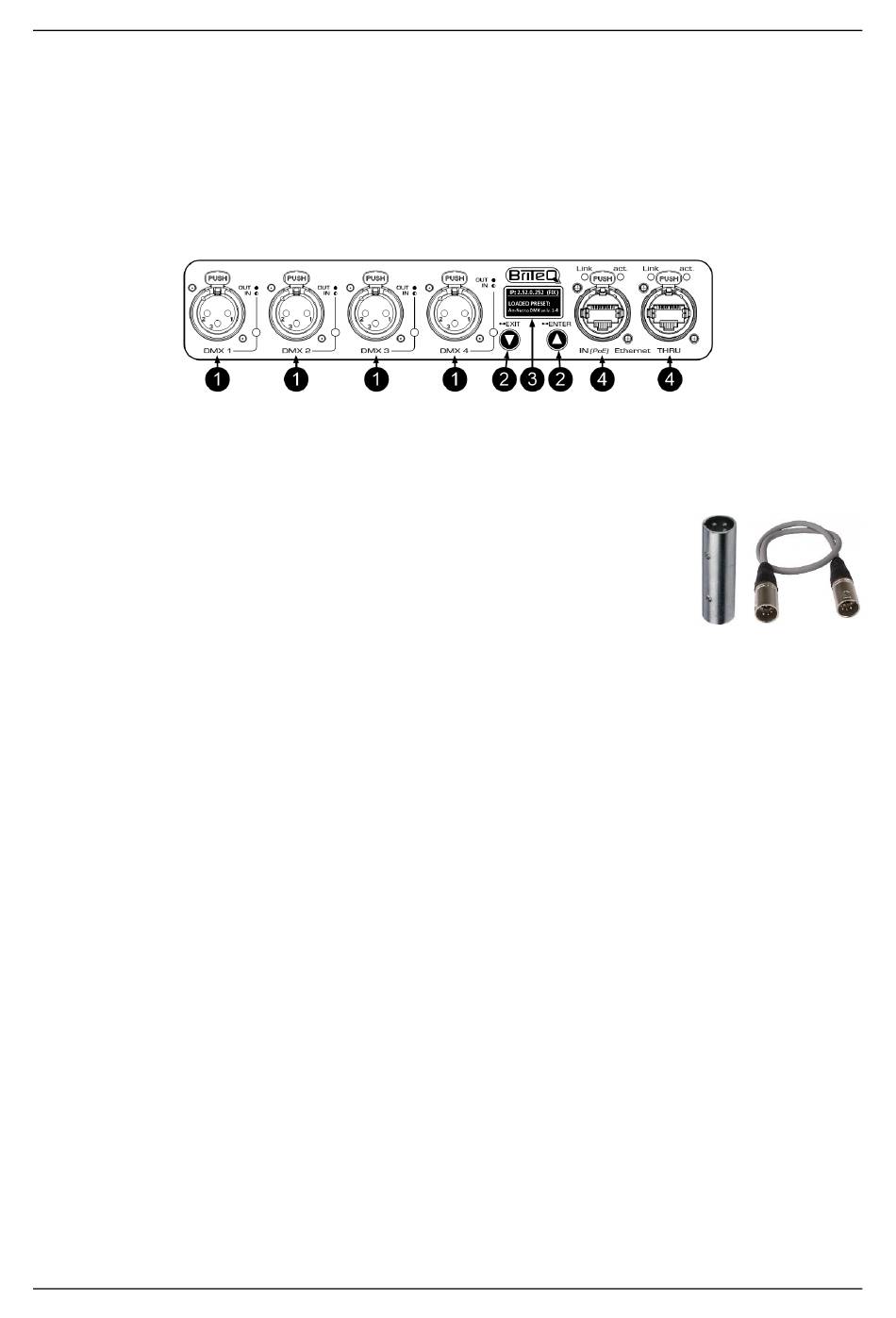

FRONTPLATTE
1. 4x XLR-Buchsen: DMX-In/Outputs mit XLR-3pin oder XLR-5pin, je nach Version.
• LED leuchtet:
• LED aus:
• LED blinkt:
WICHTIGER HINWEIS: Alle XLR-Anschlüsse sind weiblich, das ist der
Standard "DMX-Ausgangs"-Anschluss. Wenn Sie also einen DMX-Port als
"DMX-Eingang" konfigurieren: vergessen Sie nicht, einen XLR-Stecker/Male-
Adapter hinzuzufügen!
• Bestellen Sie die optionalen XLR-3poligen Stecker/Stecker-Adapter
(Bestellcode: B01318
• Bestellen Sie optional XLR-5pin Stecker/Stecker 0,5m Kabel
2. NAVIGATIONSTASTEN: dienen der Navigation auf dem Display (weitere Informationen: siehe
Displayfunktionen)
• EXIT/▼-Taste:
• Kurzes Drücken: Umschalten zwischen IP- und PRESET-Anzeige oder Verringern des
Wertes einer Option.
• 2 Sekunden drücken: Beenden des aktuellen Vorgangs.
• ENTER/▲-Taste:
• Kurzes Drücken: Wählen Sie eine der Optionen oder erhöhen Sie den Wert einer Option.
• 2 Sekunden drücken: Wählen Sie einen Parameter aus, um ihn zu ändern. Nach der
Änderung erneut drücken, um den neuen Parameter zu speichern.
3. DISPLAY: zeigt die folgenden Informationen an (siehe auch Kapitel "GERÄTESCHNITTSTELLE")
• Obere linke Ecke: Hier wird die Bezeichnung (Name) des Nodes angezeigt, um ihn in einem
größeren Aufbau zu identifizieren.
• Rechte obere Ecke: zeigt an, welche Informationen angezeigt werden (IP-Adresse /
voreingestellte Namen / ...)
• Unterer Teil: IP-Adressparameter oder der Name der aktuell geladenen Voreinstellung.
®
4. 2x Neutrik
RJ45 Ethercon: Gigabit-Netzwerkanschluss mit einem Eingang für PoE.
• Link-LED:
• Blinkt, wenn Pakete empfangen oder gesendet werden.
• ACT. LED:
• 1Gbit/s Gigabit-Verbindung: Ein.
• 100Mbit/s oder 10Mbit/s Verbindung: Aus.
BRITEQ
®
Port als Ausgang konfiguriert
Anschluss nicht benutzt (Aus-Zustand)
Anschluss als Eingang konfiguriert
)
3/11
BEDIENUNGSANLEITUNG
(Bestellcode: B01208)
BT-NODE24 Mk2
