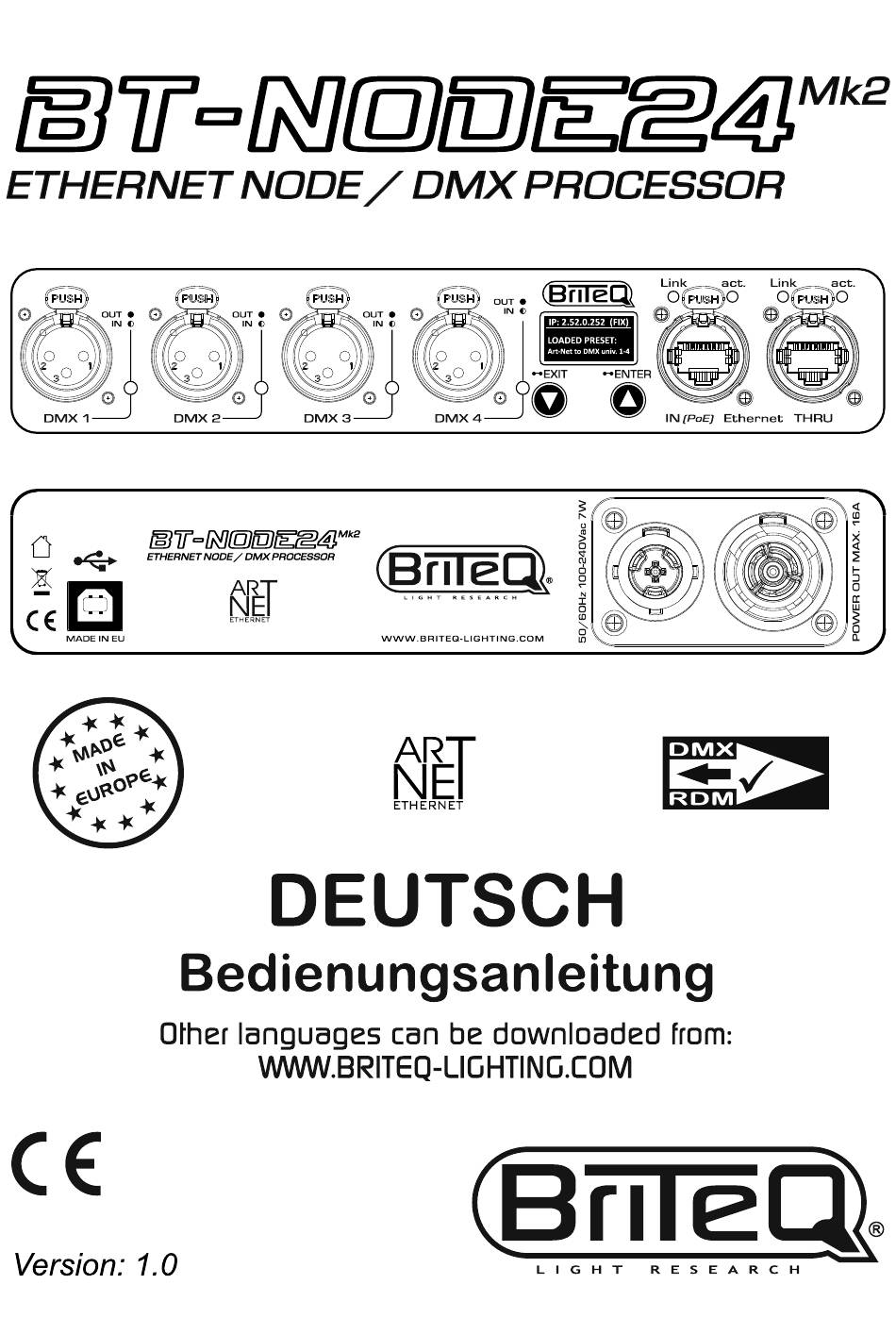

- Seite 3 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG ® Vielen Dank, dass Sie sich für dieses Briteq Produkt entschieden haben. Um alle Möglichkeiten voll ausschöpfen zu können und zu Ihrer eigenen Sicherheit, lesen Sie bitte diese Bedienungsanleitung sehr sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen.
- Seite 4 • Bei schwerwiegenden Betriebsstörungen stellen Sie den Betrieb des Geräts ein und wenden Sie sich sofort an Ihren Händler. • Bitte verwenden Sie die Originalverpackung, wenn Sie das Gerät transportieren wollen. • Aus Sicherheitsgründen ist es verboten, eigenmächtige Änderungen am Gerät vorzunehmen. BRITEQ 2/11 BT-NODE24 Mk2 ®...
- Seite 5 ® 4. 2x Neutrik RJ45 Ethercon: Gigabit-Netzwerkanschluss mit einem Eingang für PoE. • Link-LED: • Blinkt, wenn Pakete empfangen oder gesendet werden. • ACT. LED: • 1Gbit/s Gigabit-Verbindung: Ein. • 100Mbit/s oder 10Mbit/s Verbindung: Aus. BRITEQ 3/11 BT-NODE24 Mk2 ®...
- Seite 6 • Das Display zeigt "Load Fixed ?" an. • Drücken Sie die ▼-Taste, um "YES" auszuwählen. • Drücken Sie zur Bestätigung 2 Sekunden lang die ▲-Taste: Der Node wird im Modus FIXED IP- address neu gestartet. → →. BRITEQ 4/11 BT-NODE24 Mk2 ®...
- Seite 7 • Sobald die gewünschte Voreinstellung angezeigt wird, drücken Sie die ▲-Taste erneut für 2 Sekunden, um sie zu laden. Beispiel für den Wechsel von "DMX to Art-Net universe 1-4" zu "Art-Net Clone" → → → BRITEQ 5/11 BT-NODE24 Mk2 ®...
- Seite 8 DHCP-Server eingestellte Adresse. Die IP-Adresse wird auf dem Display des Nodes angezeigt. Es öffnet sich die Startseite des BT-NODE24 Mk2. Auf dieser Seite finden Sie eine komplette Übersicht über die Einstellungen des DMX-Ports. Hinweis1: Drücken Sie die kleinen Fragezeichen-Tasten, um weitere Informationen zu einem Parameter zu erhalten.
- Seite 9 Number" an den DMX-Port gesendet. • HTP: Das DMX-Signal wird von der IP-Mischung des in "Universe Number" ausgewählten Art- Net-Universums an den DMX-Port gesendet. Der BT-NODE24 Mk2 vergleicht die Werte an den Eingängen und sendet für jeden DMX-Kanal den höchsten Wert an den DMX-Port.
- Seite 10 • DHCP-Suchzeit: wird verwendet, um festzulegen, wie lange der Node auf die Zuweisung einer IP-Adresse durch einen DHCP-Server warten soll. Wenn kein DHCP-Server gefunden wird, verwendet der Node eine statische IP-Adresse. Die Standardwartezeit beträgt 30s. BRITEQ 8/11 BT-NODE24 Mk2 ®...
- Seite 11 • Drücken Sie den "Choose File"-Knopf und wählen Sie die Datei "BtNode24.brtq". • Drücken Sie den "Update"-Knopf im Fenster und WARTEN Sie, bis der Node neu startet (Briteq-Logo wird auf dem Display des Nodes angezeigt). Die komplette Aktualisierung dauert mindestens 1 Minute! •...
- Seite 12 BEDIENUNGSANLEITUNG ZUSAMMENFÜHRUNGSFUNKTION Um den BT-NODE24 Mk2 als DMX-Merger zu verwenden, benötigen wir zwei verschiedene Quellen. Sie müssen einen Ausgang konfigurieren, um das Signal der beiden Quellen zusammenzuführen. Die Option für die Zusammenführung der Ausgänge kann LTP (Last Takes Precedence) oder HTP (Highest Takes Precedence) sein.
- Seite 13 2x Neutrik RJ45 Ethercon (Gigabit) Abmessungen: 222 x 44 x 205 mm (19" / 1U) Gewicht: 1,25 kg Alle Informationen können ohne vorherige Ankündigung geändert werden. Sie können die neueste Version dieses Benutzerhandbuchs auf unserer Website herunterladen: www.briteq-lighting.com BRITEQ 11/11 BT-NODE24 Mk2 ®...
