B

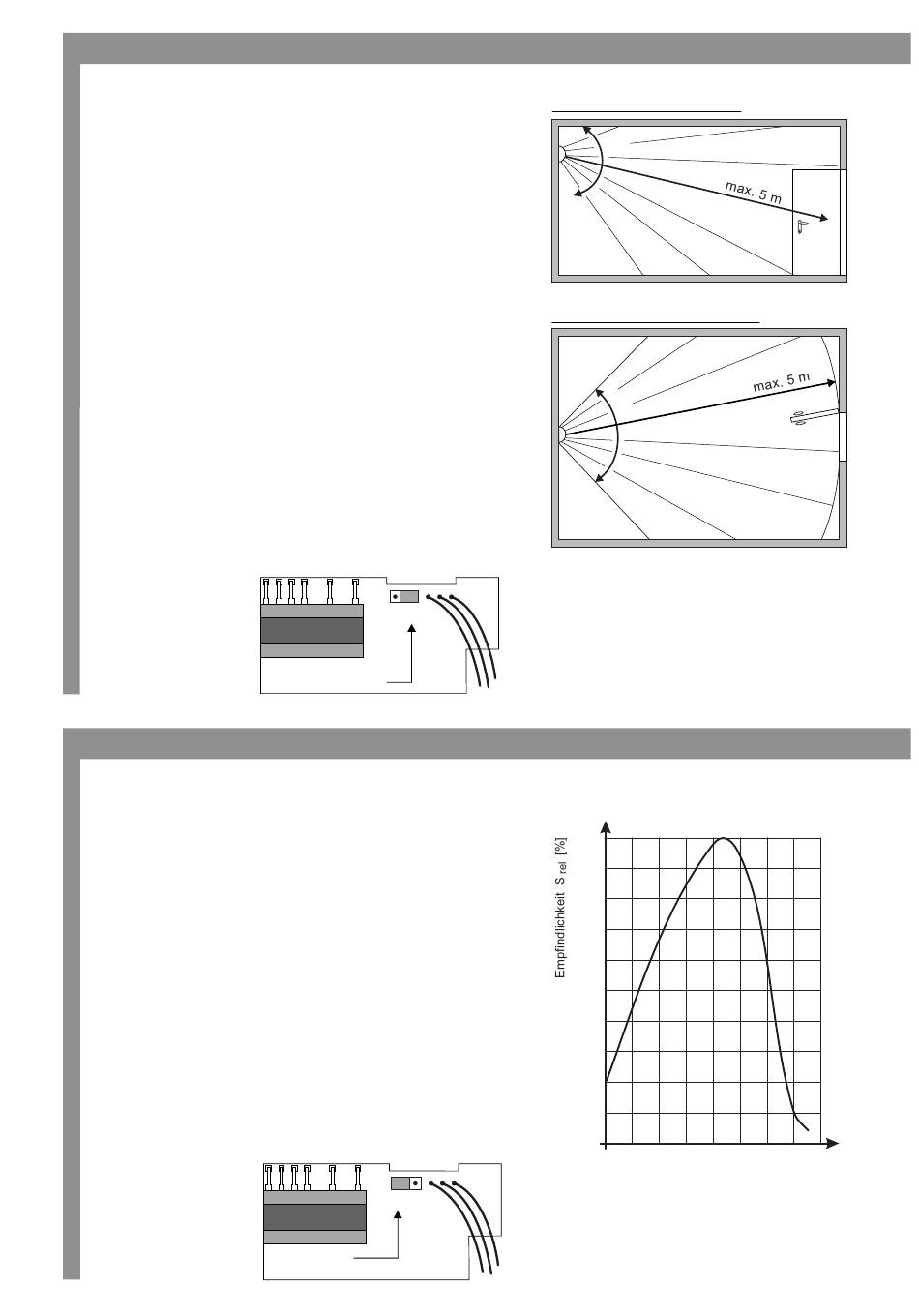

Bewegungsmelder C-BM
Funktionsweise
Der integrierte Bewegungssensor in der Abdeckplatte
reagiert auf bewegliche Wärmestrahlungen und setzt
das Lüftungsgerät in Volllastbetrieb, wenn eine Person
den Sensorbereich betritt bzw. sich darin aufhält. Die
Lüfterlaufzeit wird beendet, wenn die Person den Sen-
sorbereich verlässt bzw. die Nachlaufzeit abgelaufen
ist.
Die Nachlaufzeiten werden durch die DIP-Schalterbe-
legung des Nachlaufmoduls C-NR bestimmt.
Hinweis:
Einer Einschaltverzögerungszeit sowie die Aktivierung
des DIP-Schalters 1 (Inversbetrieb) beim Nachlaufmo-
dul C-NR ist nicht empfehlenswert.
Einbauhinweise
Das Lüftungsgerät sollte so montiert werden, dass die
Person in die Sensor-Reichweite eintritt bzw. sich darin
aufhält. Um die Funktion nicht einzuschränken, sollten
sich keine Hindernisse, z.B. Vormauerungen oder Glas-
wände, zwischen
Einstellung Jumper
Sensor und der
Person befinden.
Ein optimaler Ein-
bauort ist z.B. die
gegenüberliegen-
de Seite zur
Raumtür.
C
Lichtsensor C-LS
Funktionsweise
Der integrierte Lichtsensor in der Abdeckplatte reagiert
auf Lichteinfall und setzt das Lüftungsgerät in Volllast-
betrieb. Der spektrale Fotoempfindlichkeitsbereich sowie
die Ansprechempfindlichkeit des Sensors ist der neben-
stehenden Tabelle zu entnehmen.
Bei Aktivierung einer Einschaltverzögerungszeit findet
ein Lüfterbetrieb erst nach Ablauf der eingestellten Zeit
statt. Der Lichteinfall muss ständig im Raum vorhanden
sein. Wird der Lichteinfall während der Einschaltverzö-
gerungszeit unterbrochen, und erfolgt ein erneuter
Lichteinfall, beginnt die Einschaltverzögerungszeit neu
an zu laufen.
Einbauhinweise
Das Lüftungsgerät sollte so montiert werden, dass ein
Lichteinfall auf den Sensor erreicht werden kann. Um
die Funktion nicht ein-
zuschränken, sollten
Einstellung Jumper
sich keine Hindernis-
se, z.B. Vormauerun-
gen zwischen dem
Sensor und der Licht-
quelle befinden.
LS BM
Bewegungsmelder C-BM
LS BM
Lichtsensor C-LS
Sensor-Reichweite vertikal
100°
Sensor-Reichweite horizontal
82°
Relative spektrale Empfindlichkeit
Lichtsensor C-LS
100
80
60
40
20
400
600
800
Wellenl nge λ [nm]
*) Der DIP-Schalter 1 (Einstellung Inversbetrieb) beim Nachlaufmodul C-NR ist
in Verbindung mit dem Lichtsensor C-LS nicht empfehlenswert
1000
1200
ä
