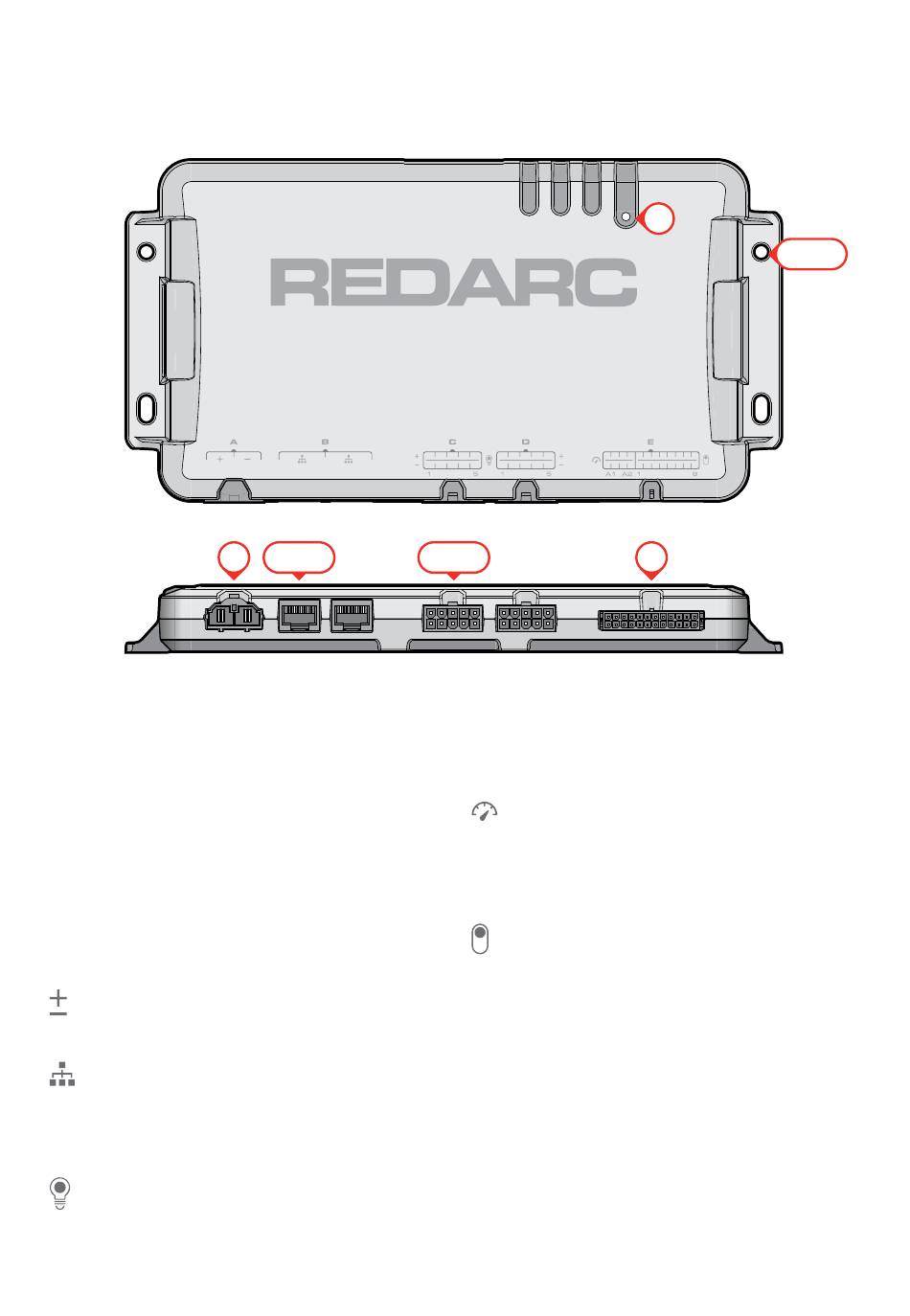

TEILE DER HAUPTEINHEIT

1. Status LED
Rote LED, die beim Einschalten 5 Sekunden lang
aufleuchtet und auch Fehler anzeigt.
2. Befestigungslöcher (×4)
Befestigungspunkte für die Montage der
Haupteinheit.
3. Stromeingangsschnittstelle
A: Akzeptiert Strom von einer 12 V-Hilfsbatterie.
4. R-Bus-Netzwerkschnittstelle (×2)
B: Verbinden Sie mit RedVision
kompatible Geräte wie The Manager und das
RedVision Display (DISP4300).
®
5. Ausgangsschnittstelle (×2)
C / D: Softwaregesicherte 10 A Ausgänge zur
Versorgung von Lasten wie Kühlschrank, Lüftern,
Pumpen und Leuchten mit der Möglichkeit, LED-
Leuchten zu dimmen.
3 4 (×2)
R-Bus
®
5 (×2)
6. Eingänge Schnittstelle
E A1/A2: Sensoreingänge (analog) zum Anschluss
von kompatiblen Tankfüllstandssensoren (z.B.:
Wasserstand oder Kraftstoffstand) und Geräten,
die Spannung messen können (z.B.: Messung der
Zweitbatteriespannung).
E 1–8: Schaltereingänge (digital) zum Anschließen
von Schaltern, die konfiguriert werden können,
um Geräte innerhalb des RedVision
ferngesteuert ein-/auszuschalten oder die
Dimmfunktion zu steuern.
1
2 (×4)
6
-Systems
®
