ÜBER ABSCHLUSSWIDERSTÄNDE
R-Bus- und CAN-Bus-Systeme (Controller Area Network) verbinden Geräte in einem kontinuierlichen Daisy-Chain-
Netzwerk. Abschlusswiderstände müssen an jedem Ende der Daisy-Chain vorhanden sein, um das CAN-Bus-
System zu vervollständigen.

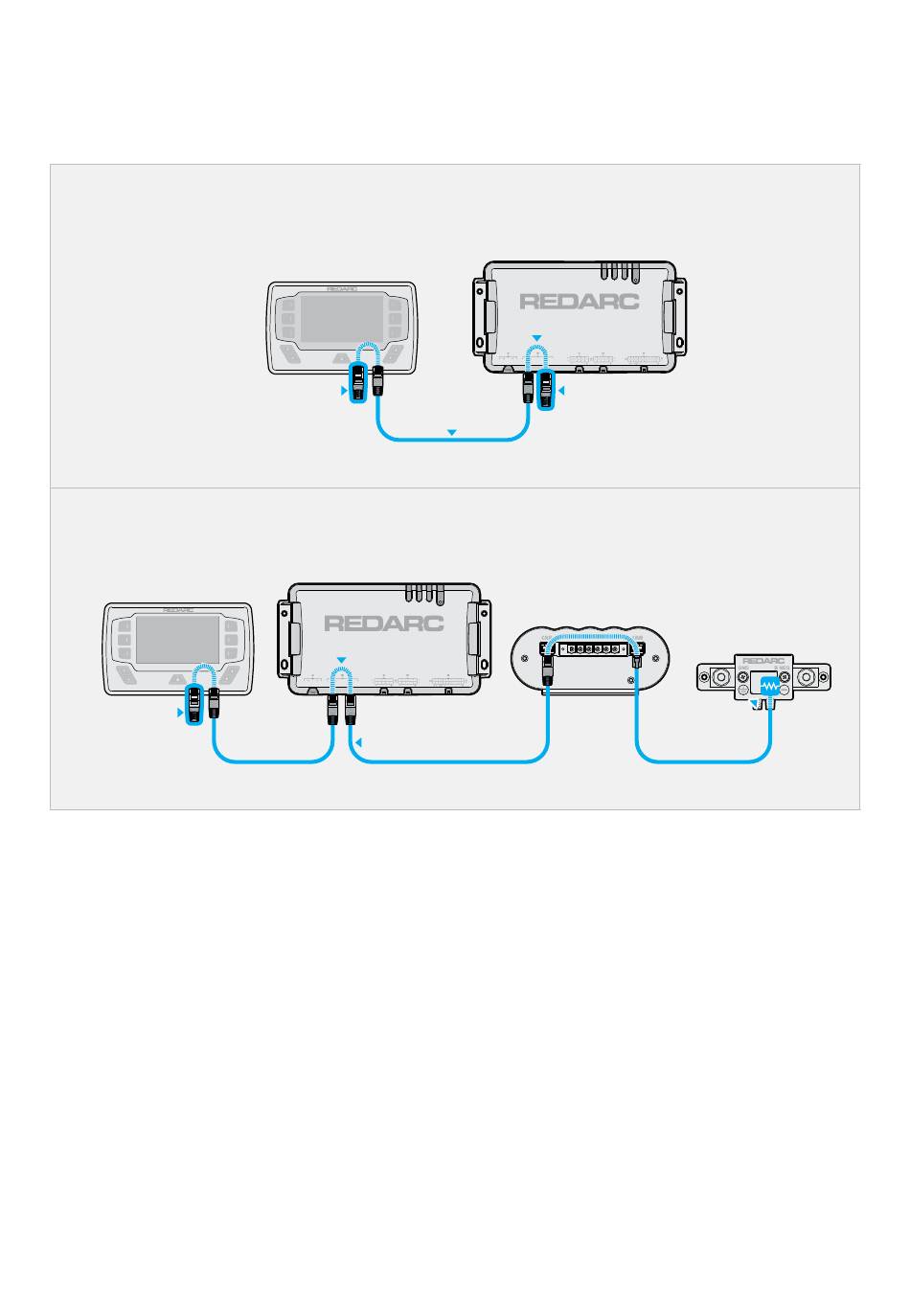

Grundinstallation
Abschlusswiderstand #1
Installation des BMS + Batteriesensors
Bediendisplay
Abschlusswid-
erstand
Bediendisplay
RJ45-Kabel
(CAN-Bus)
TVMS Rogue
CAN Bus 'Spine'
RJ45-Kabel (CAN-Bus)
TVMS Rogue
CAN Bus 'Spine'
Abschlusswiderstand #2
Manager
Abschlusswid-
erstand #2
(eingebaut)
Installation – Verkabelung | 31
Batteriesensor
