6 INBETRIEBNAHME

6.1 Entpacken

Das Objektiv ist in einer Drehpack-Hülse arretiert.
1. Schrauben Sie die Kappe der Drehpack-Hülse ab.
2. Entnehmen Sie das Objektiv.
3. Entfernen Sie die Abdeckkappen erst nach vollständiger Montage und kurz
vor dem Einsatz am Einsatzort.
4. Entsorgen bzw. Lagern Sie das Verpackungsmaterial.

6.2 Montage

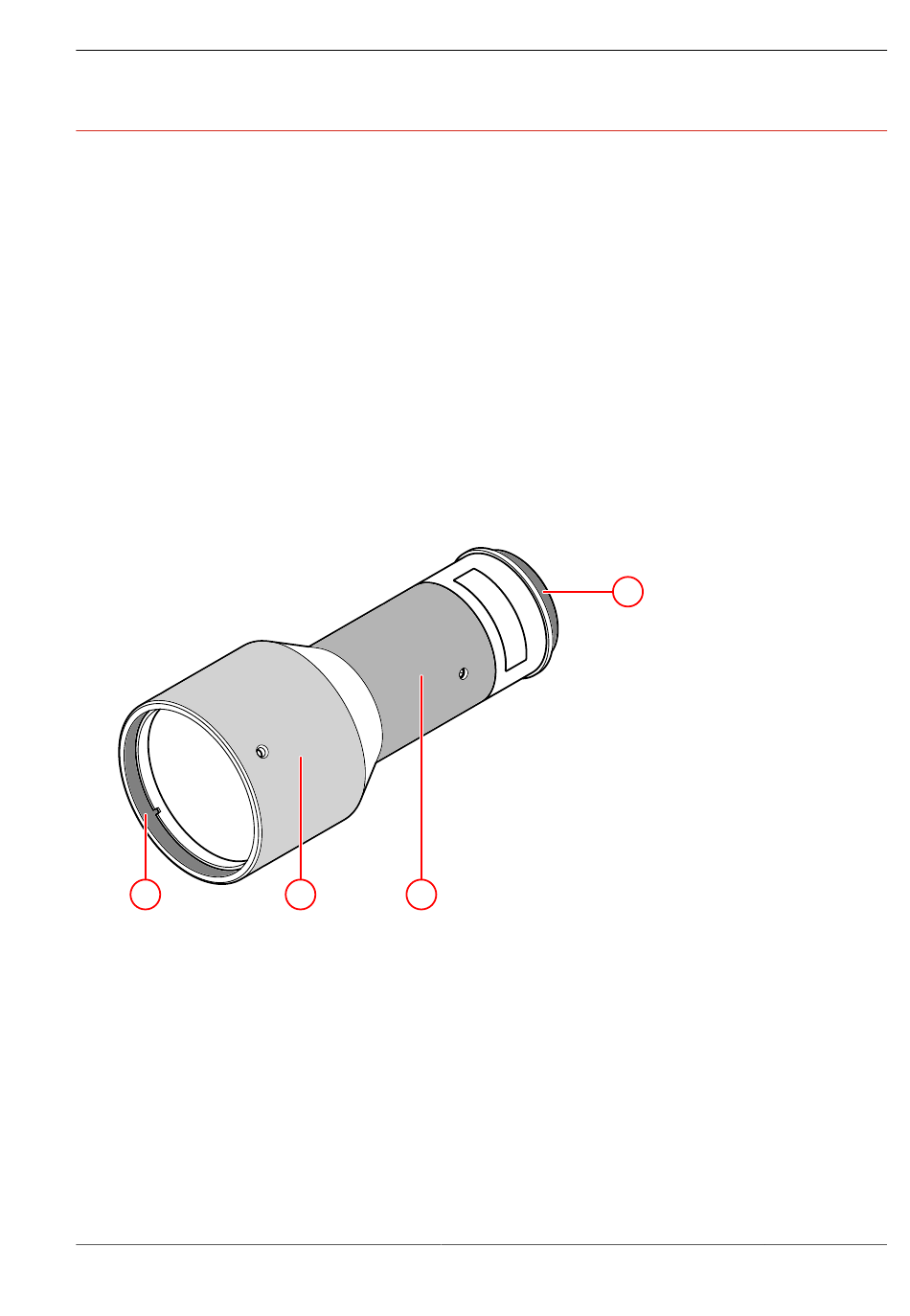

Montagebereiche
1
Abb. 11: Montagebereiche
Filtergewinde M39x0,5 - Tiefe: 7,2 mm
1
Klemmbereich - Durchmesser: 42 mm
2
Klemmbereich - Durchmesser: 28 mm
3
C-Mount Gewinde 1-32 UN 2A
4
© Vision & Control GmbH 2022
2 3
TO30/4.3-100-F14-B-RF
4
999.995.932.10-de-3.0
