creating machine vision

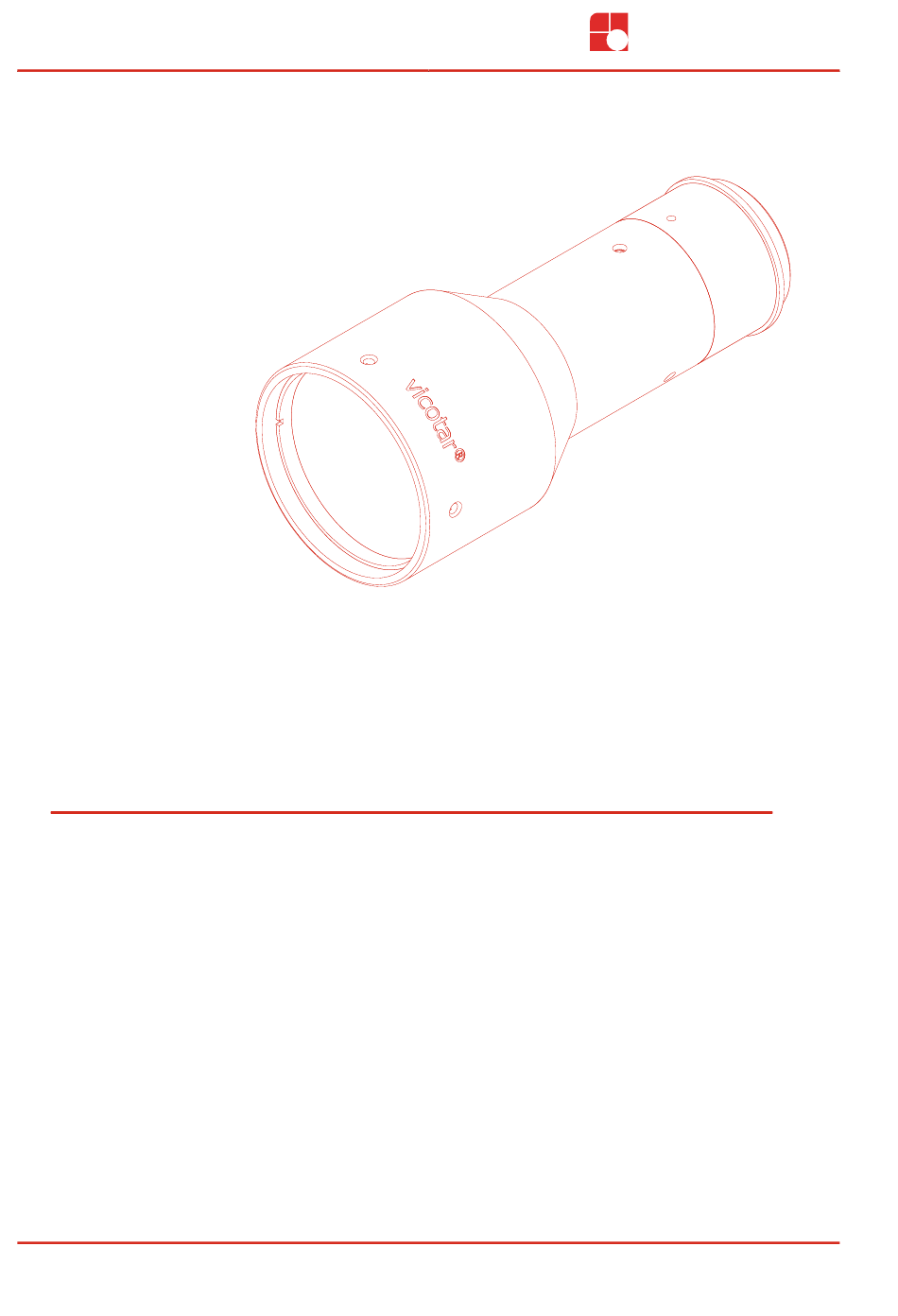

Gebrauchsanleitung

TO30/4.3-100-F14-B-RF

Telezentrisches Messobjektiv

Blue Vision - besonders

farboptimiert für das blaue

Spektrum

999.995.932.10-de-3.0

VISION & CONTROL

Inhaltsverzeichnis

Inhaltszusammenfassung für Vision & Control TO30/4.3-100-F14-B-RF

Seite 1 VISION & CONTROL Gebrauchsanleitung Gebrauchsanleitung TO30/4.3-100-F14-B-RF TO30/4.3-100-F14-B-RF Telezentrisches Messobjektiv Telezentrisches Messobjektiv Blue Vision - besonders Blue Vision - besonders farboptimiert für das blaue farboptimiert für das blaue Spektrum Spektrum 999.995.932.10-de-3.0 © Vision & Control GmbH 2022...
Seite 2 Impressum Herausgeber / Hersteller Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 www.vision-control.com Dokumentenname 999.995.932.10-de-3.0 Erstausgabedatum 22.10.2018 Änderungsdatum 05.09.2022 Copyright © Vision & Control GmbH 2022 Urheberrecht Weitergabe sowie Vervielfältigung dieses Dokumentes, Verwertung und Mitteilung seines Inhaltes sind verboten, soweit nicht ausdrücklich gestattet.
Seite 3: Maximale Bildaufnehmerdiagonale In Mm
Gültigkeit Die vorliegende Gebrauchsanleitung hat Gültigkeit für folgendes Gerät: Gerät Bestell-Nr. TO30/4.3-100-F14-B-RF 2-05-555 Produktidentifikation Bezeichnung Beschreibung Telezentrisches Messobjektiv Maximaler Objektfelddurchmesser in mm Maximale Bildaufnehmerdiagonale in mm Arbeitsabstand in mm Festblende: F14 Spektralbereich: 450 nm - 660 nm (sichtbares Licht) optimiert bei: 450 nm - 490 nm (blaues Licht) Rüttelfest...
Seite 4: Inhaltsverzeichnis
TO30/4.3-100-F14-B-RF Inhaltsverzeichnis INHALTSVERZEICHNIS 1 Informationen zur Gebrauchsanleitung............6 1.1 Bestimmungsgemäße Verwendung..............6 1.2 Nicht bestimmungsgemäße Verwendung.............7 1.3 Qualifiziertes Personal..................7 1.4 Gewährleistung und Haftung................8 2 Sicherheit......................9 2.1 Darstellung von Sicherheitshinweisen............9 2.2 Sicherheit beim Umgang mit dem Gerät............10 3 Lieferumfang und Zubehör.................11 3.1 Lieferumfang....................11 3.2 Zubehör.......................11...
Seite 5 TO30/4.3-100-F14-B-RF Inhaltsverzeichnis 6.2.3 Montage an Kamera................26 6.3 Konfiguration....................27 6.3.1 Einstellen des Arbeitsabstandes............27 7 Betrieb......................28 8 Wartung und Support..................29 8.1 Wartung...................... 29 8.2 Support....................... 31 9 Entsorgung....................32 Abbildungsverzeichnis 1: Geräteansicht....................15 2: Typenschild....................15 3: Erläuternde Skizze zu optischen Kennlinien..........19 4: MTF - ortsfrequenzabhängig (470 nm, F14)..........
Seite 6: Informationen Zur Gebrauchsanleitung
TO30/4.3-100-F14-B-RF Informationen zur Gebrauchsanleitung 1 INFORMATIONEN ZUR GEBRAUCHSANLEITUNG Diese Gebrauchsanleitung enthält technische Informationen, wichtige Anleitungen zur korrekten Inbetriebnahme und Nutzung sowie Produktinformationen entsprechend dem aktuellen Stand zur Drucklegung. Die Benutzung der Gebrauchsanleitung erleichtert es, das Gerät kennen zu lernen und Störungen durch unsachgemäße Bedienung zu vermeiden.
Seite 7: Nicht Bestimmungsgemäße Verwendung
TO30/4.3-100-F14-B-RF Informationen zur Gebrauchsanleitung 1.2 Nicht bestimmungsgemäße Verwendung Jede nicht bestimmungsgemäße Verwendung und alle nicht in dieser Gebrauchsanleitung beschriebenen Einsätze des Geräts sind unerlaubter Fehlgebrauch außerhalb der gesetzlichen Haftungsgrenzen des Herstellers. Vernünftigerweise vorhersehbare Fehlanwendungen sind: • Nichtbeachten der Gebrauchsanleitung, • Fehlbedienung, •...
Seite 8: Gewährleistung Und Haftung
TO30/4.3-100-F14-B-RF Informationen zur Gebrauchsanleitung 1.4 Gewährleistung und Haftung Der Inhalt dieses Dokumentes wurde sorgfältig geprüft und entspricht dem aktuellen Stand zum Zeitpunkt der Veröffentlichung. Der Hersteller haftet jedoch nicht für eventuelle Schäden, die sich aus der Anwendung dieser Ausgabe ergeben und lehnt jegliche daraus abgeleitete Gewährleistung ab.
Seite 9: Sicherheit
TO30/4.3-100-F14-B-RF Sicherheit 2 SICHERHEIT 2.1 Darstellung von Sicherheitshinweisen Sicherheitshinweise werden immer mit einem Signalwort eingeleitet und farblich hervorgehoben. Das Signalwort informiert über die Schwere der Gefahr. Die Gefahr und deren Ursache werden beschrieben und anschließend Maßnahmen zur Vermeidung anzunehmender Folgen der Gefahr genannt. Diese Maßnahmen sind einzuhalten.
Seite 10: Sicherheit Beim Umgang Mit Dem Gerät
TO30/4.3-100-F14-B-RF Sicherheit 2.2 Sicherheit beim Umgang mit dem Gerät Lesen Sie die folgenden Sicherheitshinweise sorgfältig und vollständig. Befolgen Sie die Hinweise zu Ihrer eigenen Sicherheit und für die Sicherheit anderer Personen. Auf Gefahren, die über die Sicherheitshinweise hinausgehen, wird in dieser Gebrauchsanleitung an den betreffenden Stellen gesondert hingewiesen.
Seite 11: Lieferumfang Und Zubehör
TO30/4.3-100-F14-B-RF Lieferumfang und Zubehör 3 LIEFERUMFANG UND ZUBEHÖR 3.1 Lieferumfang Bezeichnung Anzahl Gerät TO30/4.3-100-F14-B-RF Abdeckkappe 3.2 Zubehör Für das Objektiv ist folgendes Zubehör erhältlich. Objektivhalter Bezeichnung Beschreibung Bestell-Nr. Objektivhalter Halterung für telezentrische Objektive 2-90-138 und Beleuchtungen mit 28 mm Klemmdurchmesser, zur schwingungsfreien...
Seite 12 TO30/4.3-100-F14-B-RF Lieferumfang und Zubehör Adapterringe Bezeichnung Beschreibung Bestell-Nr. Adapterring für R-CLR-69x41 und RK2036, zur 1-29-674 d41 - M39x0,5 Befestigung an Objektiven mit Filtergewinde M39x0,5 Adapterring für R-CLR-100x73 und RK3652, zur 1-29-771 d73 - M39x0,5 Befestigung an Objektiven mit Filtergewinde M39x0,5...
Seite 13 TO30/4.3-100-F14-B-RF Lieferumfang und Zubehör CS-/C-Mount Adapter / Zwischenringe Bezeichnung Beschreibung Bestell-Nr. CS-/C-Mount zur Verbindung von C-Mount Objektiven mit 2-90-414 Adapter 5,0 mm CS-Mount Kameras, Länge: 5 mm Zwischenring 26 x 31 x 0,5 reduziert die minimale 2-90-415 0,5 mm Objektdistanz (MOD)
Seite 14 TO30/4.3-100-F14-B-RF Lieferumfang und Zubehör Filter für Filtergewinde objektseitig Bezeichnung Beschreibung Bestell-Nr. UV-Sperrfilter Langpassfilter ab 350 nm, verwendbar als 2-91-120 M39x0,5 Schutzglas IR-Filter M39x0,5 Langpassfilter ab 830 nm 2-91-130 (Tageslichtsperrfilter) Farbfilter Rot Langpassfilter ab Kantenlänge λ = 630 nm 2-91-261 M39x0,5...
Seite 15: Gerätebeschreibung
TO30/4.3-100-F14-B-RF Gerätebeschreibung 4 GERÄTEBESCHREIBUNG 4.1 Geräteansichten Abb. 1: Geräteansicht Filtergewinde M39x0,5 C-Mount Kameraanschluss Typenschild Anlagekante Kamera 4.2 Hinweise auf dem Gerät Typenschild Type: TO30/4.3-100-F14-B-RF SN.: XXXXXXXX Abb. 2: Typenschild Gerätebezeichnung Seriennummer © Vision & Control GmbH 2022 999.995.932.10-de-3.0...
Seite 16: Technische Daten
TO30/4.3-100-F14-B-RF Technische Daten 5 TECHNISCHE DATEN 5.1 Allgemeine Parameter Parameter Wert Gehäusematerial Aluminium, schwarz eloxiert Optisches Material Glas Abmessung Gehäuse Länge: 92,7 mm (ohne Anschlussgewinde) Durchmesser max.: 42 mm Klemmdurchmesser: 42 mm und 28 mm Filtergewinde objektseitig M39x0,5 - Tiefe: 7,2 mm...
Seite 17: Optische Parameter
TO30/4.3-100-F14-B-RF Technische Daten 5.2 Optische Parameter Parameter Wert Spektralbereich 450 nm - 660 nm (sichtbares Licht) optimiert bei 450 nm - 490 nm (blaues Licht) Effektive Blendenzahl Objektseitige numerische Apertur 0,005 Bildseitige numerische Apertur 0,036 Abbildungsmaßstab 0,146 Arbeitsabstand 100 ± 2 mm Abbildungslänge...
Seite 18: Telezentrie
TO30/4.3-100-F14-B-RF Technische Daten 5.2.4 Telezentrie Parameter Wert Telezentrieart Objektseitig Objektseitiger Telezentriewinkel φ < 0,05 ° Bildgrößenänderung bei 1 mm Objekttiefe < 1,75 μm Bildgrößenänderung bei 2 mm Objekttiefe < 3,50 μm 999.995.932.10-de-3.0 © Vision & Control GmbH 2022...
Seite 19: Optische Kennlinien (Designdaten)
TO30/4.3-100-F14-B-RF Technische Daten 5.3 Optische Kennlinien (Designdaten) 2/3" Abb. 3: Erläuternde Skizze zu optischen Kennlinien Bildebene Bildfeld Bildmittelpunkt (Achspunkt) Liniengitter Tangential (T) Bildaufnehmer Liniengitter Sagittal (S) HINWEIS Die nachfolgenden Designdaten wurden mit der Optikdesign-Software Zemax ermittelt. Die Werte beziehen sich auf den Bildraum.
Seite 20: Mtf In Abhängigkeit Von Der Ortsfrequenz
TO30/4.3-100-F14-B-RF Technische Daten 5.3.1 MTF in Abhängigkeit von der Ortsfrequenz Wellenlänge: 470 nm, Blende: F14 Objektfeldhöhe [mm]: 12 T 15 T Beugungsgr. 0 T/S 12 S 15 S Ortsfrequenz [LP/mm] Abb. 4: MTF - ortsfrequenzabhängig (470 nm, F14) 5.3.2 MTF in Abhängigkeit vom Objektfeld Wellenlänge: 470 nm, Blende: F14...
Seite 21: Farbquerfehler
TO30/4.3-100-F14-B-RF Technische Daten 5.3.3 Farbquerfehler Wellenlänge: 470 nm 490 nm 450 nm Abweichung [µm] Abb. 6: Farbquerfehler – wellenlängenabhängig 5.3.4 Farblängsfehler Abweichung [µm] Abb. 7: Farblängsfehler – wellenlängenabhängig © Vision & Control GmbH 2022 999.995.932.10-de-3.0...
Seite 22: Verzeichnung
TO30/4.3-100-F14-B-RF Technische Daten 5.3.5 Verzeichnung Wellenlänge: 470 nm 490 nm 450 nm - 1,0 Verzeichnung [%] Abb. 8: Verzeichnung – wellenlängenabhängig 5.3.6 Vignettierung 14 15 Objektfeldhöhe [mm] Abb. 9: Vignettierung 999.995.932.10-de-3.0 © Vision & Control GmbH 2022...
Seite 23: Bedingungen Für Betrieb, Lagerung Und Transport
TO30/4.3-100-F14-B-RF Technische Daten 5.4 Bedingungen für Betrieb, Lagerung und Transport ACHTUNG Beschädigung des Gerätes durch unsachgemäße Lagerung oder unsachgemäßen Transport • Versand und Lagerung nur in der Original- oder einer ausreichend gepolsterter Verpackung. • Die Abdeckkappen (Lieferumfang) sind zum Schutz bei Lagerung und Transport aufzusetzen.
Seite 24: Technische Zeichnung
TO30/4.3-100-F14-B-RF Technische Daten 5.5 Technische Zeichnung Abb. 10: Technische Zeichnung (Angaben in mm) 999.995.932.10-de-3.0 © Vision & Control GmbH 2022...
Seite 25: Inbetriebnahme
TO30/4.3-100-F14-B-RF Inbetriebnahme 6 INBETRIEBNAHME 6.1 Entpacken Das Objektiv ist in einer Drehpack-Hülse arretiert. 1. Schrauben Sie die Kappe der Drehpack-Hülse ab. 2. Entnehmen Sie das Objektiv. 3. Entfernen Sie die Abdeckkappen erst nach vollständiger Montage und kurz vor dem Einsatz am Einsatzort.
Seite 26: Montage Am Klemmbereich
TO30/4.3-100-F14-B-RF Inbetriebnahme 6.2.1 Montage am Klemmbereich Die passenden Montageadapter erhalten Sie als Zubehör. siehe "Objektivhalter", Seite 11 1. Lockern Sie die Innensechskantschrauben des Objektivhalters. 2. Setzen Sie den Objektivhalter an die gewünschte Position im Klemmbereich. 3. Ziehen Sie die Innensechskantschrauben des Objektivhalters handfest an.
Seite 27: Konfiguration
TO30/4.3-100-F14-B-RF Inbetriebnahme 6.3 Konfiguration 6.3.1 Einstellen des Arbeitsabstandes Das Objektiv verfügt über einen festen Arbeitsabstand. Die Distanz wird von der vorderen Kante des Objektives bis zum Prüfobjekt angegeben. Montieren Sie das Objektiv in diesem Arbeitsabstand über dem Prüfobjekt. HINWEIS Optische Elemente z.B. Filter, Schutzgläser, Umlenkspiegel sowie mechanische Zubehörteile können den Arbeitsabstand geringfügig...
Seite 28: Betrieb
TO30/4.3-100-F14-B-RF Betrieb 7 BETRIEB HINWEIS Die Frontlinse kann durch Verwendung des UV-Filters (Schutzglas) vor Fremdkörpern geschützt werden. siehe "" Halten Sie das Objektiv während des Betriebs von Fremdkörpern (Stäuben, Nebel, Wasserspritzern oder ähnlichem) fern. Diese Substanzen können optische Oberflächen angreifen. Dämpfe können sich dauerhaft auf der Frontlinse niederschlagen und die Abbildungsleistung beeinträchtigen.
Seite 29: Wartung Und Support
TO30/4.3-100-F14-B-RF Wartung und Support 8 WARTUNG UND SUPPORT 8.1 Wartung Das Gerät ist wartungsfrei. Abhängig von der Betriebsumgebung muss es von Verschmutzungen gereinigt werden. Führen Sie eine Reinigung nur dann durch, wenn die Abbildungseigenschaften merklich gestört sind. Reinigen Sie nur die von außen erreichbaren Oberflächen. Öffnen Sie das Objektiv nicht.
Seite 30 TO30/4.3-100-F14-B-RF Wartung und Support Reinigung der optischen Oberflächen ACHTUNG Halten Sie die angegeben Reinigungsreihenfolge ein. Verwenden Sie zur Reinigung nie trockene Tücher. Hierdurch können Staub und andere Verschmutzungen in die Linsenoberfläche eingearbeitet werden und diese dadurch beschädigen. 1. Entfernen Sie nicht haftende Stäube mit einem Blasepinsel oder gereinigter Druckluft.
Seite 31: Support
TO30/4.3-100-F14-B-RF Wartung und Support 8.2 Support Technischer Support Wenn Sie technische Fragen zu unseren Produkten haben, wenden Sie sich an unseren technischen Support. Wir stehen Ihnen gern zur Verfügung: Montag bis Donnerstag 8.00 - 17.00 Uhr und Freitag 8.00 - 15.00 Uhr.
Seite 32: Entsorgung
TO30/4.3-100-F14-B-RF Entsorgung 9 ENTSORGUNG Gerät, Zubehör und Verpackungsmaterial müssen einer umweltgerechten Wiederverwertung zugeführt werden. Die Entsorgung, auch von Einzelteilen, hat grundsätzlich umweltgerecht, das heißt nach den gültigen gesetzlichen Bestimmungen, zu erfolgen. Für eine fachgerechte Entsorgung der Altgeräte erkundigen Sie sich beim Hersteller, bei Ihrem örtlichen Fachhändler oder der entsprechenden...
Seite 36 Vision & Control GmbH Mittelbergstraße 16 98527 Suhl, Deutschland Telefon: +49 (0) 3681 7974-0 Vision & Control GmbH...
