Inbetriebnahme

6 INBETRIEBNAHME

6.1 Entpacken

Das Objektiv ist in einer Drehpack-Hülse arretiert.
1. Schrauben Sie die Kappe der Drehpack-Hülse ab.
2. Entnehmen Sie das Objektiv.
3. Entfernen Sie die Abdeckkappen erst nach vollständiger Montage und kurz
vor dem Einsatz am Einsatzort.
4. Entsorgen bzw. Lagern Sie das Verpackungsmaterial.

6.2 Montage

Montagebereiche
2

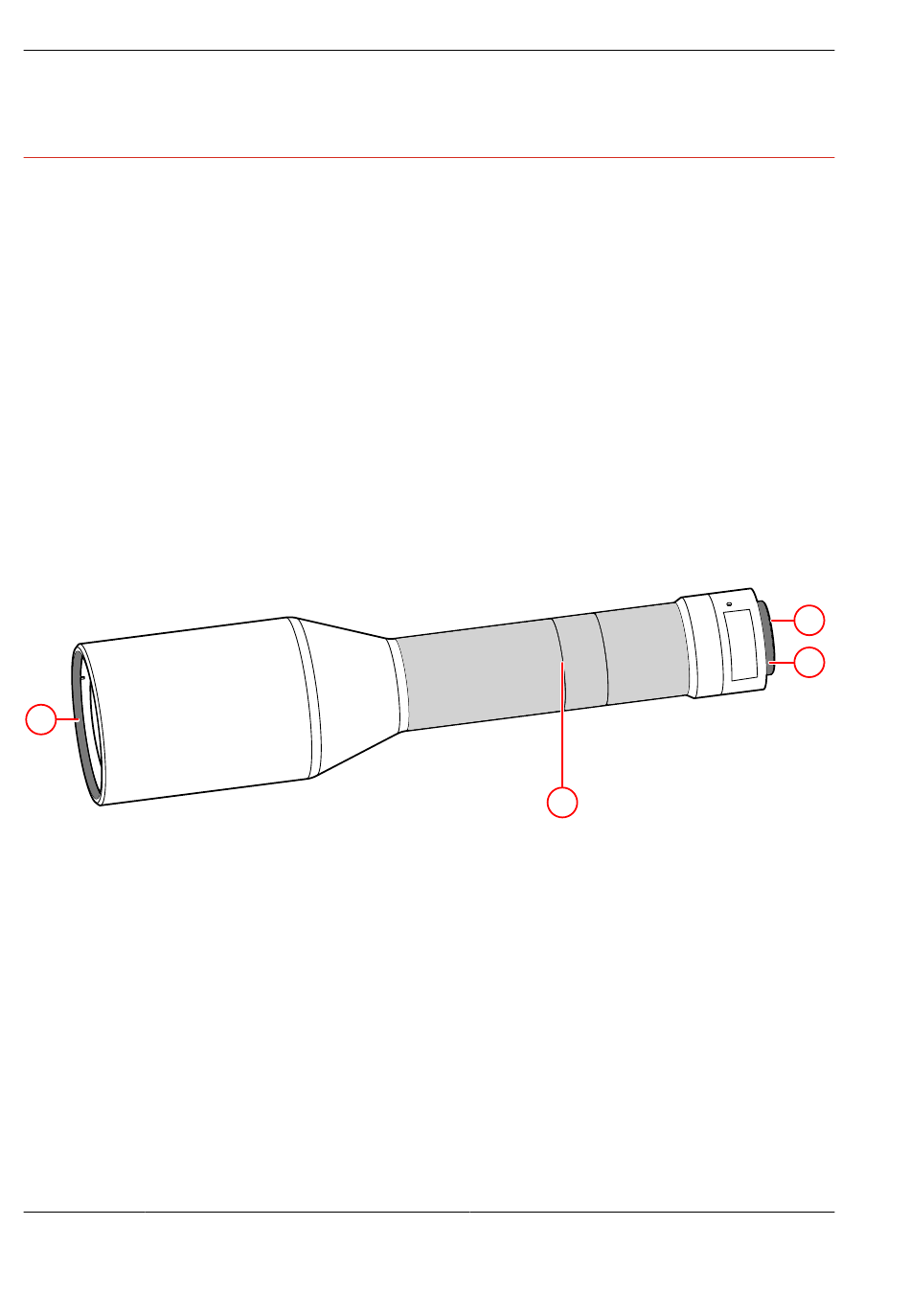

Abb. 10: Montagebereiche

Klemmbereich Durchmesser: 32 mm
1
Filtergewinde M52 x 0,75
2
Filtergewinde M20,5 x 0,5
3
C-Mount Gewinde 1-32 UN 2A
4
26 999.995.975.10-de-1.0
1
© Vision & Control GmbH 2019
3
4
