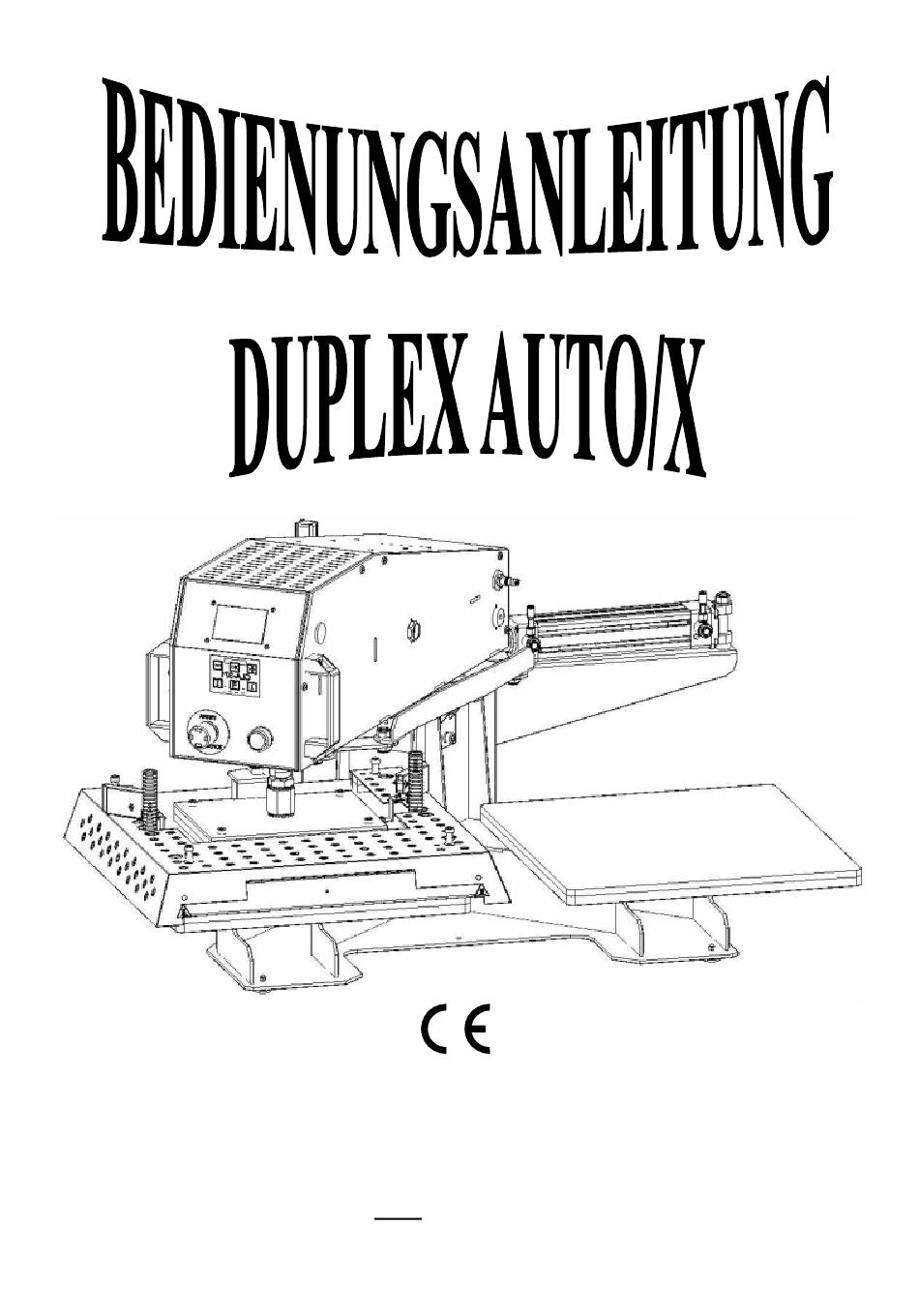

- Seite 1 ® SEFA France S.E.F.A Z.I PASTABRAC - B.P 44 11260 ESPERAZA FRANCE Tel.:33 (0)4.68.74.05.89 - Fax:33.(0)4.68.74.24.08 E-Mail: contact@sefa.fr V07/2011 Page N° 0...
-
Seite 2: Inhaltsverzeichnis
® SEFA France INHALT GARANTIEBESTIMMUNGEN............................2 TECHNISCHE DATEN ..............................3 III. ALLGEMEINES ................................4 VERWENDUNG DES GERÄTS ............................5 SICHERHEIT..................................5 INSTALLATION................................6 BESCHREIBUNG DES FUNKTIONSZYKLUS ......................7 EINSTELLUNGEN DER PRESSE ..........................7 EINSTELLUNGEN VON TEMPERATUR / ANPRESSZEIT ..................7 TEMPERATUREINSTELLUNG..........................7 ZEITEINSTELLUNG..............................7 UNTERBRECHUNG DES ZYKLUS..........................7 DRUCKEINSTELLUNG..............................8 PARAMETER DER KARTE .............................8 EINSTELLUNG DER DREHGESCHWINDIGKEITEN ....................10... -
Seite 3: Garantiebestimmungen
® SEFA France GARANTIEBESTIMMUNGEN • Der Garantiezeitraum beginnt am Tag der Inbetriebnahme des Geräts beim Benutzer und dauert zwei Jahre bei gängiger Verwendung von 8 Stunden täglich. • Die Garantie betrifft ausschließlich die von uns gelieferten Ausrüstungen und gewährleistet, dass diese frei von Material- und Verarbeitungsfehlern sind. -
Seite 4: Technische Daten
® SEFA France TECHNISCHE DATEN DUPLEX AUTO DUPLEX AUTO X Gewicht in Betriebszustand 100 kg 102 kg Höhe 562 mm Tiefe 765 mm 977 mm Breite Größe der Platte 400 x 450 mm 400 x 500 mm Spannungsversorgung 230 V einphasig + Erde 50/60 Hz Druckluftversorgung max. -
Seite 5: Allgemeines
® SEFA France III. ALLGEMEINES Abdeckung + Filter + Zylinder- Kommunikations- Versorgungsanschluss Elektronikkarte Druckregler Schnittstelle + Sicherung Druckluft- LCD-Display Versorgungsanschluss (Timer + Temperatur) Tastatur Zylinder der Notaus automatischen Drehung Rücksetzung Heizplatte Silikonschaum Abbaubare untere Platte Diese Thermotransferpresse entspricht Artikel L 233-5 der französischen Arbeitsgesetzgebung zur Gewährleistung der Sicherheit des Benutzers. -
Seite 6: Verwendung Des Geräts
Die von unseren Technikern im Werk vorgenommenen elektrischen, mechanischen und pneumatischen Einstellungen und die auf der Presse eingebauten Sicherheitsvorrichtungen dürfen auf keinen Fall geändert werden. Bei Zuwiderhandlung verweigert die Firma SEFA jegliche Verantwortung für eventuelle mit der Presse verbundene Probleme. -
Seite 7: Installation
® SEFA France Auf dem Gerät vorhandene Sicherheitsvorrichtungen: Die Schutz- und Sicherheitsvorrichtungen dürfen nicht geändert werden. Wurden Sie eventuell zu Wartungszwecken abgebaut, so müssen sie wieder montiert werden. Sie müssen bei normalem Betrieb in Stellung und Funktionszustand gehalten werden. Das Gerät Duplex ist mit Sicherheitssystemen ausgestattet, die den Bediener vor jeglichen Einklemmgefahren schützen. -
Seite 8: Beschreibung Des Funktionszyklus
® SEFA France 3. BESCHREIBUNG DES FUNKTIONSZYKLUS 1. Zum Einschalten des Geräts betätigt der Bediener den auf der rechten Seite des Geräts befindlichen Hauptschalter. Der Notaus-Taster muss entriegelt sein. 2. Das Display muss einschalten. Nach einer Empfangsmeldung werden die im Werk voreingestellten Werte angezeigt. -
Seite 9: Druckeinstellung
® SEFA France 2. DRUCKEINSTELLUNG Der Druck des Zylinders kann den Anforderungen des Benutzers gemäß geändert werden. Den auf der Seite des Auslegerarms befindlichen Druckregler verwenden. Der Druck wird auf der Manometerskala angezeigt. Den Kopf des Reglers nach oben ziehen und dann: zum Erhöhen des Drucks im Uhrzeigersinn drehen,... - Seite 10 ® SEFA France ∆ 300 : > OK für Zugang zur Einstellung des Offsets der Temperatur > mit Zugang zu Offset-Änderung > mit +/- den Wert ändern. > OK für Zugang zu Zyklusende-Alarm > mit Zugang zur Änderung > mit +/- den Wert ändern.
-
Seite 11: Einstellung Der Drehgeschwindigkeiten
® SEFA France 4. EINSTELLUNG DER DREHGESCHWINDIGKEITEN BEWEGUNG DER PLATTE Links Rechts Geschwindigkeitseinstellschraube Dämpfungseinstellschraube Sensoreinstellschraube Nachweisleuchte Die Drehgeschwindigkeit regelmäßig mit einem Schraubenzieher nachstellen. Diese hängt von der Schmierung und der Abnutzung der Maschinenteile ab. zum Vermindern im Uhrzeigersinn zum Erhöhen im Gegenuhrzeigersinn Wird vor oder nach dem Anpressen ein Rückprall der Platte beobachtet, die Dämpfung verringern... -
Seite 12: Lage Der Ausrüstungen
® SEFA France VI. LAGE DER AUSRÜSTUNGEN Anpresszylinder Magnetventil für Anpressen Sicherheitssensoren Klemmenleisten Magnetventil für Drehen Filterregler Zylinder-Stopp Regelung der Drehung Manometer Netzanschluss Anschluss an + Sicherungen Druckluftnetz HINWEIS: Die Elektronikkarte befindet sich unter dem oben entfernten Deckel. Regelungskarte Anpresszylinder... -
Seite 13: E-Schaltplan Und Pneumatikplan
® SEFA France VII. E-SCHALTPLAN UND PNEUMATIKPLAN Page N° 12... - Seite 14 ® SEFA France Page N° 13...
-
Seite 15: Wartung
Anzahl ELEKTROAUSRÜSTUNG CAR-RS2 REGELKARTE Z, KOMPLETT ECR-RS1 DISPLAY MIT HINTERGRUNDBELEUCHTUNG CLA-371 6-TASTEN-TASTATUR RES-546 Duplex auto WIDERSTAND MICA 430X380 P.2250W Duplex auto X WIDERSTAND MICA 480x380 RES-682 2250W FUS-153 SICHERUNG 5x20mmT 16 A 250 V SICHERUNG DER KARTE 1A PNEUMATIK-AUSRÜSTUNG VER-318 ZYLINDER Ø100 C50... -
Seite 16: Verkleidung Der Presse
Zur Bewertung der Austausch- oder Reparaturarbeiten mit dem Verkäufer des Geräts in Verbindung treten. 3. INSTANDHALTUNG Die SEFA-Thermotransferpressen erfordern praktisch keine Wartung. Zur Sicherung ordnungsgemäßen Betriebs die nachstehenden vorbeugenden Maßnahmen befolgen: Keine Gegenstände erhitzen, welche die Silikonmatte schädigen oder zerschneiden oder die Teflonbeschichtung der Heizplatte beschädigen können. -
Seite 17: Liste Der Fehlermeldungen
® SEFA France 4. LISTE DER FEHLERMELDUNGEN SSH/B : Fehler des Temperaturfühlers oben/unten RRH/S : Widerstand oben/unten ausgefallen DDD : Überschreiten der Solltemperatur um 30° C CCC : Abfall der Solltemperatur um 30° C FDC : Endstellungsschalter bleibt bei Zyklusende aktiviert... -
Seite 18: Mögliche Störungen
® SEFA France 6. MÖGLICHE STÖRUNGEN ALLE EINGRIFFE MÜSSEN AM ABGESCHALTETEN UND GESICHERT VON STROM- UND DRUCKLUFTVERSORGUNG GETRENNTEN GERÄT ERFOLGEN. SYMPTOM MÖGLICHE FEHLER BEHEBUNG Netzstecker nicht angeschlossen Netz und Anschluss des Geräts am Netz überprüfen. Schalter nicht eingeschaltet Den Hauptschalter (Ein/Aus) auf I stellen. -
Seite 19: Wartungstabelle
® SEFA France 7. WARTUNGSTABELLE Die in dieser Tabelle genannten Kontroll- und Wartungsmaßnahmen müssen regelmäßig durchgeführt werden um den zuverlässigen Betriebszustand der Presse zu sichern. Betriebs- Druck- Luftfilter- Zylinder Schaumstoff Ersetzte Datum Beobachtungen Gleitbahnen stunden kontrolle kontrolle prüfen und Teflon Teile Zum einfacheren Ausfüllen der Tabelle können sich folgende Abkürzungen als hilfreich erweisen:...
