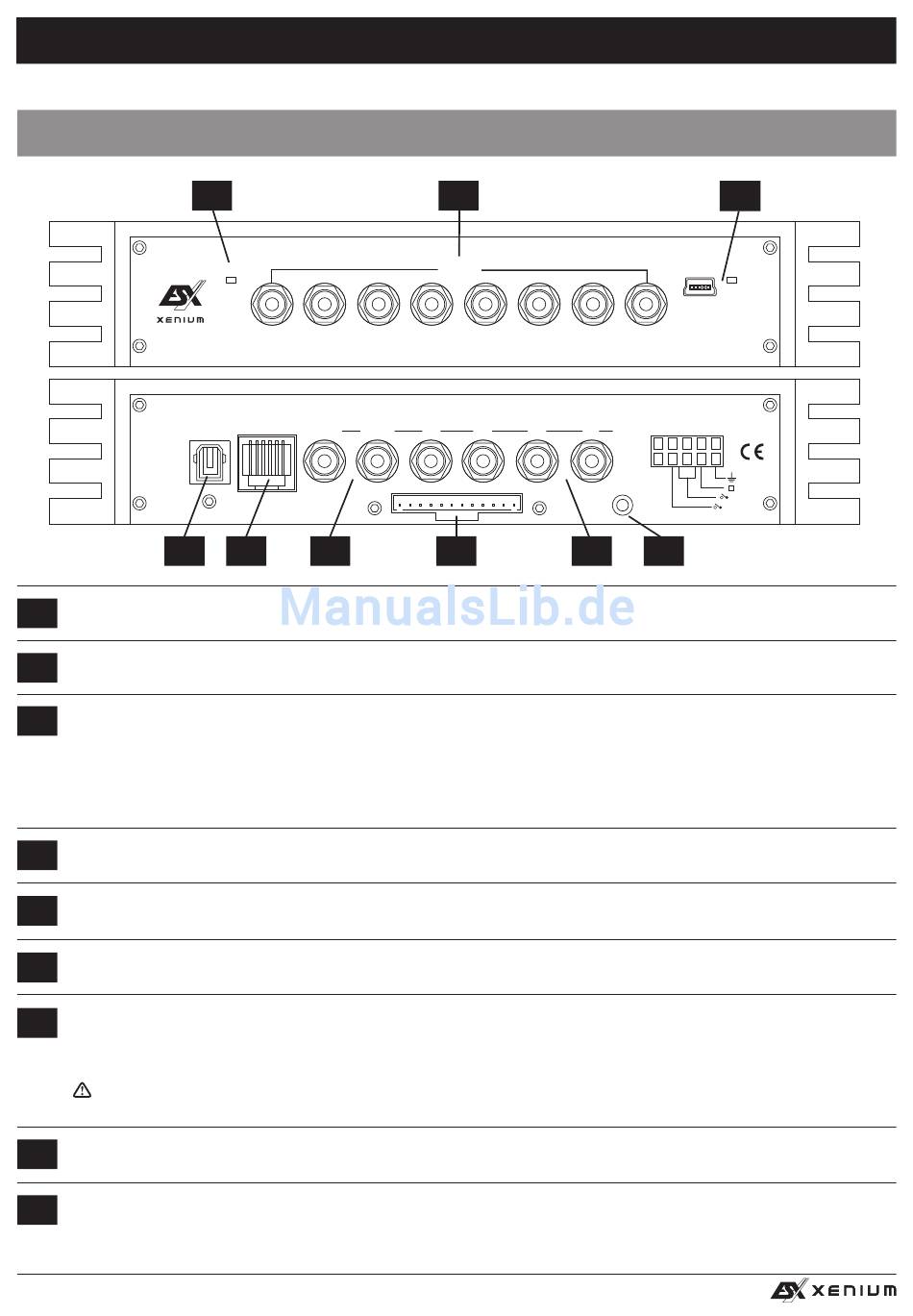

FUNKTIONEN UND BEDIENELEMENTE DES PROZESSORS

OPTICAL
4
Leuchtet die POWER LED, ist der Prozessor betriebsbereit.
1
Die acht LINE OUT-Cinchausgänge liefern Audiosignale für die Ansteuerung von Verstärkern, welche mit der DSP-Software
2
entsprechend modifiziert und konfiguriert werden können.
Verbinden Sie bei Bedarf den Mini-USB-Anschluss mittels dem beiliegenden USB-Kabel mit Ihrem Computer, auf dem die
3
X-CONTROL Software installiert ist. Die Verbindung kann nach dem Benutzen der DSP-Software wieder gelöst werden.
Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlängerung, weil ansonsten eine einwandfreie Kommu-
nikation zwischen dem DSP-Prozessor und dem PC nicht gewährleistet werden kann. Wenn Sie längere Distanzen zu über-
brücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater. Die LED neben dem USB-
Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen DSP-Gerät und Computer hergestellt wurde.
Der OPTICAL-Eingang dient mittels geeignetem TOS-Link Kabel zum Anschluss einer externen Audioquelle, die ein SPDIF-
4
Signal (Stereo PCM) bereitstellt.
Der REMOTE-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Fernbedienung (siehe folgende
5
Seite rechts).
Die SUB IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (Subwoofer-Ausgang) verbinden.
6
Die HIGH LEVEL INPUT Hochpegel-Eingänge (beiliegender Kabelsatz mit Stecker) können verwendet werden, falls Ihr Steu-
7
ergerät (Autoradio) über keine Cinch-Vorverstärker-Ausgänge verfügt. Sie können dann die Lautsprecherkabel-Ausgänge des
Steuergeräts an den Kabelsatz Hochpegel-Eingänge entsprechend anschließen (Belegung der Kabel siehe rechts oben).
Hinweis: Beachten Sie auch die Hinweise zur AUTO TURN ON Funktion auf Seite 5, Abschnitt #2.
Achtung: Die HIGH LEVEL INPUT Hochpegel-Eingänge und die Cincheingänge (#6 und #8) dürfen zusammen nicht gleich-
zeitig betrieben werden. Dies könnte zu einer Fehlfunktion oder Beschädigung des Prozessors führen.
Die LINE IN-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät (2 x Stereo-Ausgang Front /Rear) ver-
8
binden.
Der AUX IN-Eingang (3,5 mm Klinke) kann mit einer externen Audioquelle wie MP3-Player, Smartphones, Navigationsgeräte
9
etc. verbunden werden.
6

FUNKTIONSHINWEISE

X– DSP DIGITAL SOUND PROCESSOR
SUB R SUB L
INPUT
REMOTE
1
POWER
A B
X– DSP DIGITAL SOUND PROCESSOR
SUB R
SUB L
INPUT
REMOTE
5 6
VOLUME
POWER
–
A B
VOLUME
–
RR RL FR
HIGH LEVEL 2 INPUT
OUTPUT
C D E F
RR RL FR
HIGH LEVEL INPUT
7
X– DSP
OUTPUT
+
MODE OK INPUT
C D E F
X– DSP
+
MODE OK INPUT
MAIN POWER INPUT
FL
INPUT
AUX
REM OUT
INPUT
PC CONNECT
USB
G H
MAIN POWER INPUT
FL
INPUT
AUX
REM OUT
INPUT
8 9
MAIN
AUX
PC CONNECT
OPTICAL
USB
G H
MAIN
AUX
OPTICAL
GND
+12V
REM IN
3
GND
+12V
REM IN
