Konfiguration
Die Konfiguration der Busschnittstelle erfolgt über die DIP-Schalter,
kann
alternativ
jedoch
vorgenommen werden.
Die DIP-Schalterstellungen werden nach einem „Power On" der
Busschnittstelle gelesen.
Die Konfiguration über DIP-Schalter hat Vorrang gegenüber der
Konfiguration über Parametereinstellung.
Abhängig vom gewählten Dialekt sind einige DIP-Schalter
funktionslos. Details hierzu finden Sie unterhalb der nachfolgenden
Tabelle.

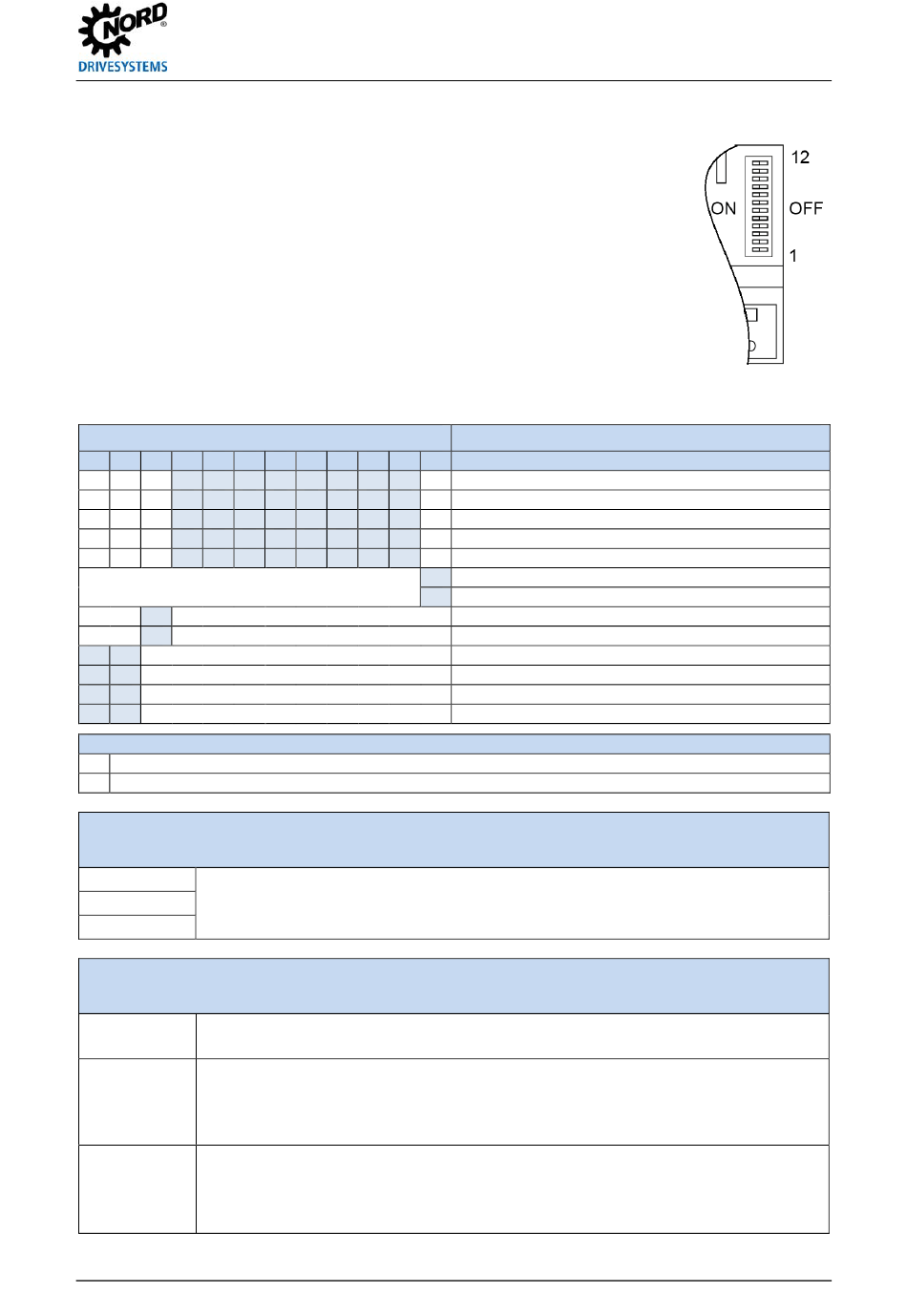

DIP-Schalter
12
11
10
9
8
7
0
0
0
0
0
0
0
0
0
...
...
...
1
1
1
0
1
0
0
0
1
1
0
1
1
Bedeutung der Symbole
0
DIP-Schalter in Stellung „OFF"
1
DIP-Schalter in Stellung „ON"
DIP 1
Abschlusswiderstand Systembus
PROFINET IO
Der Systembus muss an seinen beiden physikalischen Enden mit einem Abschlusswiderstand
terminiert werden. Befindet sich die Busschnittstelle am Ende des Systembusses, muss der
EtherCAT
DIP-Schalter DIP 1 auf „ON" gesetzt sein.
EtherNet/IP
DIP 2...9
Adresse
PROFINET IO
Keine Funktion.
•
Setzen der Adresse über Parameter P850.
EtherCAT
Einstellen der „Explicit Device Identification".
•
Bei Schaltstellung „OFF": Setzen der Adresse über Parameter P850.
•
Wird die Second Adress per DIP-Schalter gesetzt, so kann diese nicht über die NORD
Parameter kontrolliert werden.
EtherNet/IP
Einstellen des letzten Bytes der IP-Adresse.
Bei Schaltstellung „OFF": Setzen der Adresse über Parameter P850.
•
Zusätzlich: P856 auf Einstellung „0" ("Adresse über P850") parametrieren.
•
Die eingestellte IP-Adresse kann im Parameter P875 kontrolliert werden.
TI 275281233 - 4123
auch
über
Parametereinstellung
6
5
4
3
2
1
0
0
0
0
0
0
0
0
0
1
0
0
0
1
0
...
...
...
...
...
1
1
1
1
1
0
1
Industrial Ethernet Baugruppe – SK TU4-ETH-M12
Werkseinstellung DIP‑Schalter: OFF
Bedeutung
Adresse
0
1
2
...
255
Abschlusswiderstand Systembus (nicht gesetzt)
Abschlusswiderstand Systembus (gesetzt)
TCP-Rechte (Funktion siehe unten)
TCP-Rechte (Funktion siehe unten)
Auswahl Ethernet-Protokoll (Dialekt) über Parameter P899
PROFINET IO
EtherCAT
EtherNet/IP
7 / 11
