GfS SMARTTerminal®PLUS

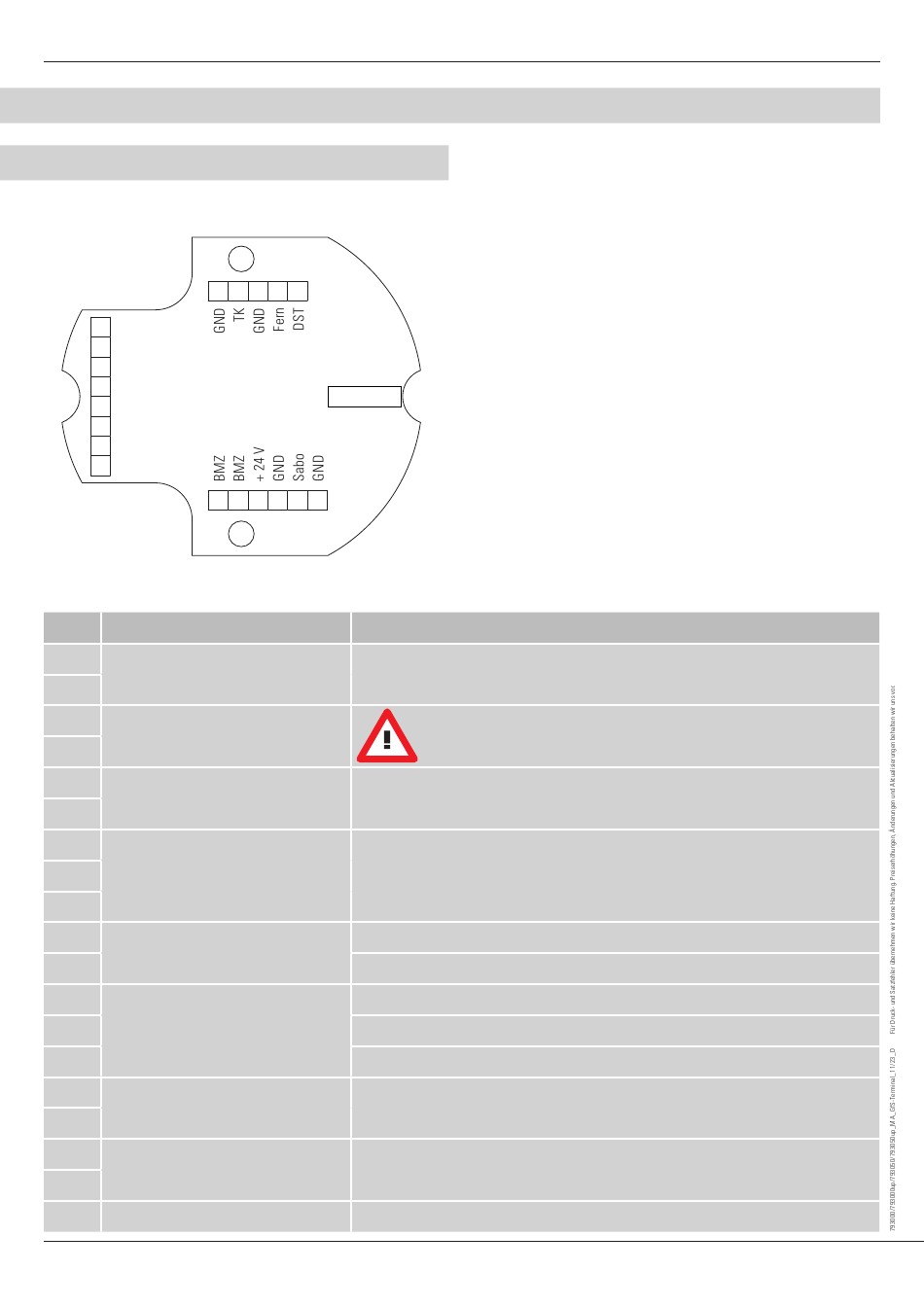

KLEMMENPLAN
Anschlußplatine
15
14
NO
13
NC
12
Com
11
Magn +
10
Magn –
9
GND
8
NO 1
7
NO 2
6
Kl.-Nr.
Funktion
1
Externe Sabotageschleife
2
3
24 V DC Einspeisung
4
5
Eingang Brandmeldezentrale
6
7
8
Rückmeldekontakt Verriegelungselement
9
10
Spannungsversorgung der
Verriegelungselemente
11
12
13
Alarmweiterleitung Notauf
14
15
Eingang Türkontakt
16
17
Eingang Zutrittskontrolle
18
19
BUS-Schnittstelle
10
16
17
18
19
5
4
3
2
1
Signal
Nach Alarm Reset erforerlich.
Werksseitig gebrückt. Kein Reset erforderlich, sofern keine Türbegehung
Werksseitig 7 + 9 gebrückt
1 Verriegelungselement
2 Verriegelungselemente
Negativer Anschluß Magnete
Positiver Anschluß Magnete
Potenzialfreier Kontakt: COM 30 V/0,5 A max.
Potenzialfreier Kontakt: NC 30 V/0,5 A max.
Potenzialfreier Kontakt: NO 30 V/0,5 A max.
Wird kein TK verwendet MÜSSEN 15 und 16 gebrückt werden.
Wird 17 und 18 gebrückt, dann offen
GfS SMARTDisplay (GfS Art.-Nr.: 770 02x) oder Relaisplatine (GfS Art.-Nr.: 770 737)
Bei 2 Verriegelungselementen zwingend
geboten (Netzteil GfS Art.-Nr.: 901 363)
8 + 9 anklemmen
Brücke entfernen. 7 + 9 anklemmen. 8 + 9 anklemmen.
Art.-Nr.: 794 000/794 000up/794 050/794 050up
Version: 123564/2022
