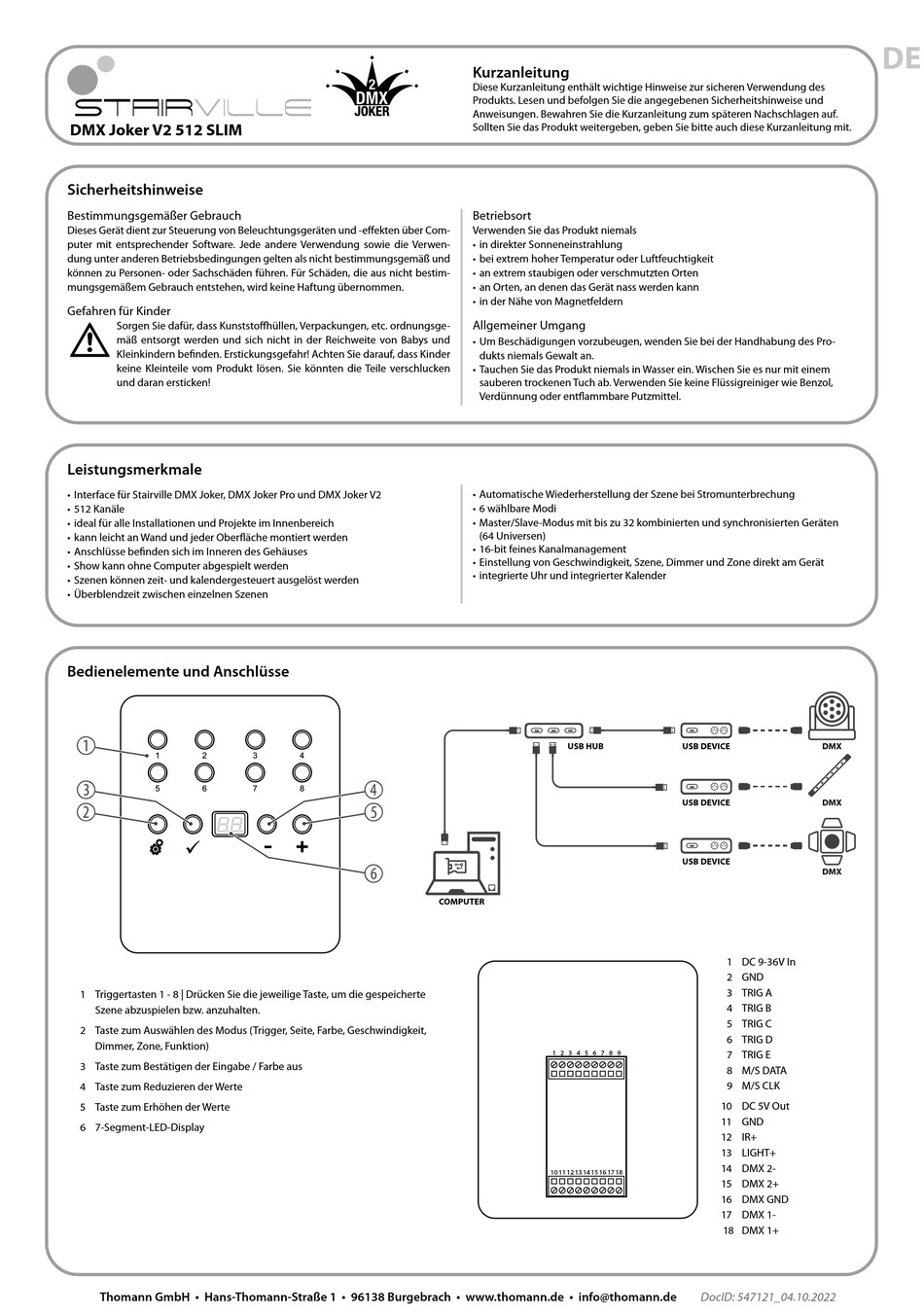

Stairville DMX Joker V2 512 SLIM Kurzanleitung

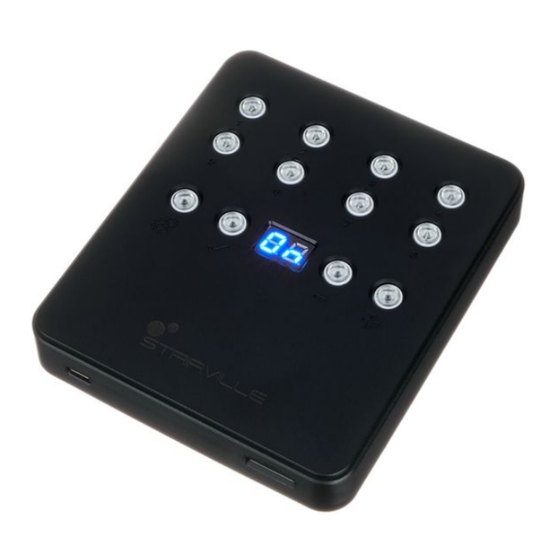

DMX Joker V2 512 SLIM
Sicherheitshinweise
Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zur Steuerung von Beleuchtungsgeräten und -effekten über Com-
puter mit entsprechender Software. Jede andere Verwendung sowie die Verwen-
dung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und
können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestim-
mungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen.
Gefahren für Kinder
Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsge-
mäß entsorgt werden und sich nicht in der Reichweite von Babys und
Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder
keine Kleinteile vom Produkt lösen. Sie könnten die Teile verschlucken
und daran ersticken!
Leistungsmerkmale
• Interface für Stairville DMX Joker, DMX Joker Pro und DMX Joker V2
• 512 Kanäle
• ideal für alle Installationen und Projekte im Innenbereich
• kann leicht an Wand und jeder Oberfläche montiert werden
• Anschlüsse befinden sich im Inneren des Gehäuses
• Show kann ohne Computer abgespielt werden
• Szenen können zeit- und kalendergesteuert ausgelöst werden
• Überblendzeit zwischen einzelnen Szenen
Bedienelemente und Anschlüsse
ö
1 2
$
5 6
#
1 Triggertasten 1 - 8 | Drücken Sie die jeweilige Taste, um die gespeicherte
Szene abzuspielen bzw. anzuhalten.
2 Taste zum Auswählen des Modus (Trigger, Seite, Farbe, Geschwindigkeit,
Dimmer, Zone, Funktion)
3 Taste zum Bestätigen der Eingabe / Farbe aus
4 Taste zum Reduzieren der Werte
5 Taste zum Erhöhen der Werte
6 7-Segment-LED-Display
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
3 4
%
7 8
&
'
Kurzanleitung
Diese Kurzanleitung enthält wichtige Hinweise zur sicheren Verwendung des
Produkts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und
Anweisungen. Bewahren Sie die Kurzanleitung zum späteren Nachschlagen auf.
Sollten Sie das Produkt weitergeben, geben Sie bitte auch diese Kurzanleitung mit.
Betriebsort
Verwenden Sie das Produkt niemals
• in direkter Sonneneinstrahlung
• bei extrem hoher Temperatur oder Luftfeuchtigkeit
• an extrem staubigen oder verschmutzten Orten
• an Orten, an denen das Gerät nass werden kann
• in der Nähe von Magnetfeldern
Allgemeiner Umgang
• Um Beschädigungen vorzubeugen, wenden Sie bei der Handhabung des Pro-
dukts niemals Gewalt an.
• Tauchen Sie das Produkt niemals in Wasser ein. Wischen Sie es nur mit einem
sauberen trockenen Tuch ab. Verwenden Sie keine Flüssigreiniger wie Benzol,
Verdünnung oder entflammbare Putzmittel.
• Automatische Wiederherstellung der Szene bei Stromunterbrechung
• 6 wählbare Modi
• Master/Slave-Modus mit bis zu 32 kombinierten und synchronisierten Geräten
(64 Universen)
• 16-bit feines Kanalmanagement
• Einstellung von Geschwindigkeit, Szene, Dimmer und Zone direkt am Gerät
• integrierte Uhr und integrierter Kalender
USB HUB
COMPUTER
1 2 3 4 5 6 7 8 9
10 11 12 13 14 15 16 17 18
USB DEVICE DMX
USB DEVICE DMX
USB DEVICE
DMX
1 DC 9-36V In
2 GND
3 TRIG A
4 TRIG B
5 TRIG C
6 TRIG D
7 TRIG E
8 M/S DATA
9 M/S CLK
10 DC 5V Out
11 GND
12 IR+
13 LIGHT+
14 DMX 2-
15 DMX 2+
16 DMX GND
17 DMX 1-
18 DMX 1+
DocID: 547121_04.10.2022
DE
