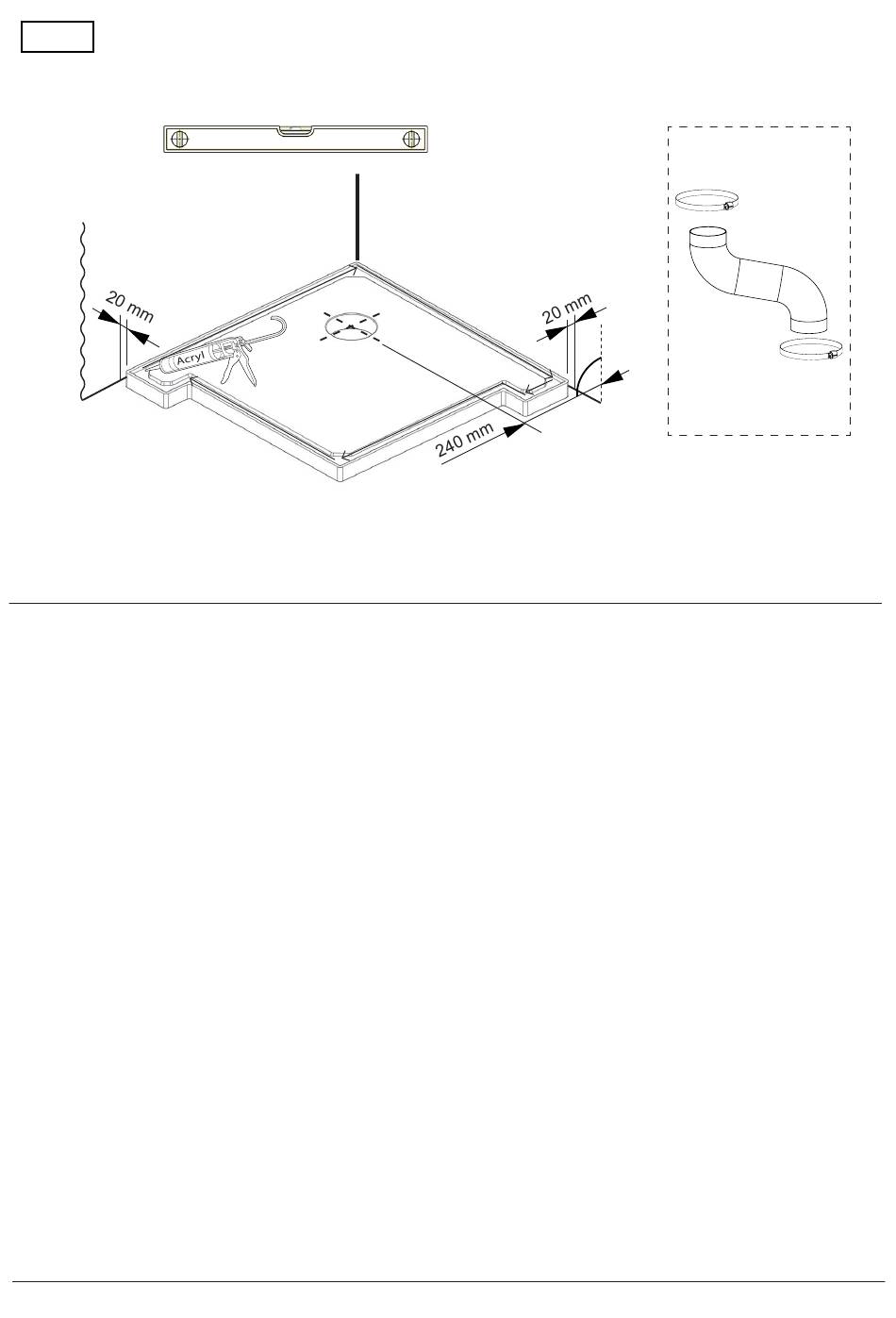

FIG 2
!
90 ⁰
GB: Place the bottom part. Make sure it is level. Place the bottom plate in 90º relative to
the chimney/wall. If needed, adjust with wedges or powder glue.
Attention! When using wedges, make sure they can withstand the weight of the
product.
Attention! If the product is to be connected to a separate air supply through the
bottom element, make sure to prepare the connection before further assembly.
See FIG Manhattan Low / High EU Exclusive AIR for measurements.
DE: Positionieren Sie das untere Element. Stellen Sie eine ebene Ausrichtung sicher.
Positionieren Sie die Bodenplatte im rechten Winkel zum Schornstein bzw. zur Wand.
Falls erforderlich, verwenden Sie zum Anpassen Keile oder Pulverkleber.
Achtung! Wenn Keile verwendet werden, stellen Sie sicher, dass diese das Produktge-
wicht tragen
können.
Achtung! Wenn das Produkt über das Bodenelement mit einer separaten Luftzu-
fuhr verbunden werden soll, bereiten Sie den Anschluss vor der weiteren Mon-
tage vor. Abmessungen, siehe Abb. Manhattan Low / High EU Exclusive AIR.
14
