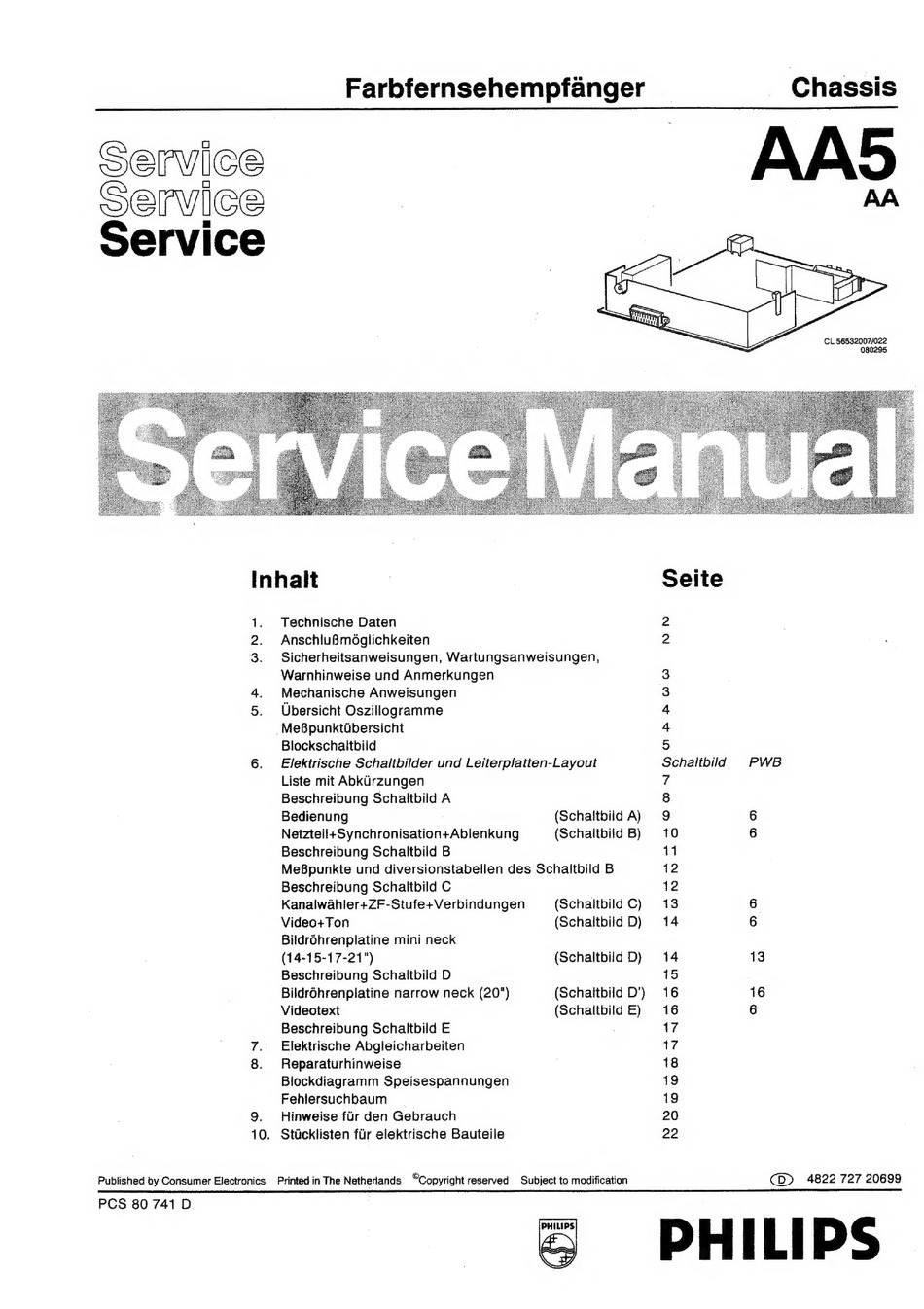

Farbfernsehempfanger
Chassis
Service
Service
AA
Service
CL 56532007/022
080295
Inhalt
Seite
1.
Technische Daten
2
2.
AnschluBmdglichkeiten
2
3.
Sicherheitsanweisungen, Wartungsanweisungen,
Warnhinweise und Anmerkungen
3
4.
Mechanische Anweisungen
3
5.
Ubersicht Oszillogramme
4
MeBpunktibersicht
4
Blockschaitbild
5
6.
Elektrische Schaltbilder und Leiterplatten-Layout
Schaltbild
PWB
Liste mit Abkirzungen
7
Beschreibung Schaltbild A
8
Bedienung
(Schaltbild A)
9
6
Netzteil+Synchronisation+Ablenkung
(Schaltbild B)
10
6
Beschreibung Schaltbild B
11
MeBpunkte und diversionstabellen des Schaltbild B
12
Beschreibung Schaltbild C
12
Kanalwahler+ZF-Stufe+Verbindungen
(Schaltbild C)
13
6
Video+Ton
(Schaltbild D)
14
6
Bildrohrenplatine mini neck
(14-15-17-21")
(Schaltbild D)
14
13
Beschreibung Schaltbild D
15
Bildréhrenplatine narrow neck (20")
(Schaltbild D')
16
16
Videotext
(Schaltbild E)
16
Beschreibung Schaltbild E
17
7.
Elektrische Abgleicharbeiten
17
8.
Reparaturhinweise
18
Blockdiagramm Speisespannungen
19
Fehlersuchbaum
19
9.
Hinweise flr den Gebrauch
20
10. Sticklisten fir elektrische Bauteile
22
Published by Consumer Electronics
Printed in The Netherlands
©Copyright reserved
Subject to modification
CD)
4822 727 20699
PCS 80 741 D
&
PHILIPS
