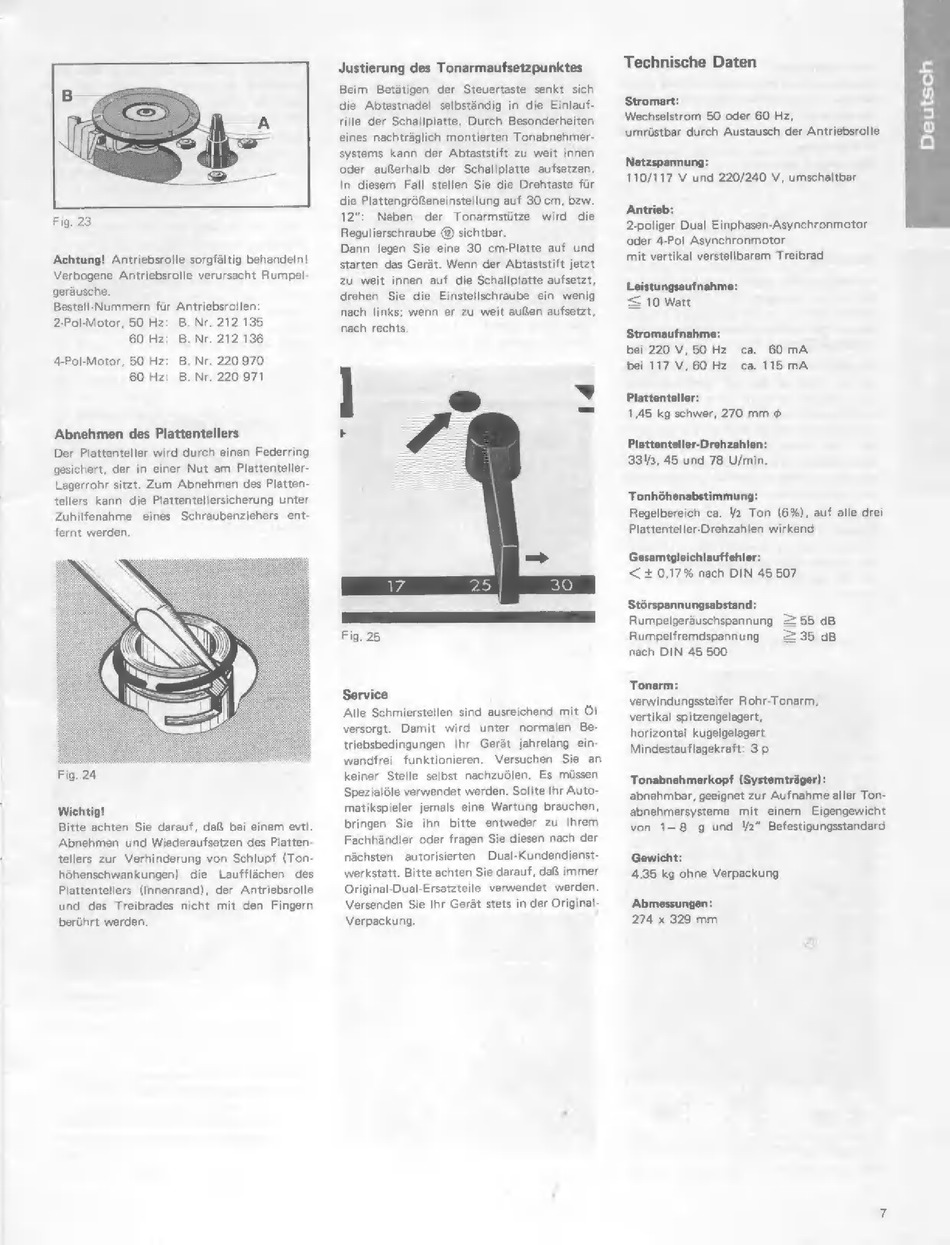

Fig, 23
Achtung! Antriebsrolle sorgfältig behandeln!
Verbogene Antriebsrolle verursacht Rumpel-
geráusche.
Bestell-Nummern fiir Antriebsrollen:
2-Pol-Motor, 50 Hz:
B. Nr. 212 135
60 Hz:
B.Nr. 212 136
4-Pol-Motor, 50 Hz: B. Nr. 220970
60 Hz:
B. Nr. 220 971
Abnehmen des Plattentellers
Der Plattenteller wird durch einen Federring
gesichert, der in einer Nut am Plattenteller-
Lagerrohr sitzt. Zum Abnehmen des Platten-
tellers kann die Plattentellersicherung unter
Zuhilfenahme
eines Schraubenziehers ent-
fernt werden.
Wichtig!
Bitte achten Sie darauf, daß bei einem evtl.
‚Abnehmen und Wiederaufsetzen des Platten-
tellers zur Verhinderung von Schlupf (Ton
höhenschwankungen)
die Laufflächen des
Plattentellers (Innenrand), der Antriebsrolle
und des Treibrades nicht mit den Fingern
berührt werden.
Justierung des Tonarmaufsetzpunktes
Beim Betätigen der Steuertaste senkt sich
die Abtastnadel selbständig in die Einlauf-
rille der Schallplatte. Durch Besonderheiten
eines nachträglich montierten Tonabnehmer-
systems kann der Abtaststift zu weit innen
oder außerhalb der Schallplatte aufsetzen.
In diesem Fall stellen Sie die Drehtaste für
die Plattengrößeneinstellung auf 30 cm, bzw.
12": Neben der Tonarmstütze wird die
Regulierschraube @ sichtbar.
Dann legen Sie eine 30 cm-Platte auf und
starten das Gerát. Wenn der Abtaststift jetzt
zu weit innen auf die Schallplatte aufsetzt,
drehen Sie die Einstellschraube ein wenig
nach links; wenn er zu weit außen aufsetzt,
nach rechts.
14
7
r
=>
sn
Fig. 25
Service
Alle Schmierstellen sind ausreichend mit Öl
versorgt. Damit wird unter normalen Be-
triebsbedingungen Ihr Gerät jahrelang ein-
wandfrei funktionieren.
Versuchen Sie an
keiner Stelle selbst nachzuölen. Es müssen
Spezialöle verwendet werden. Sollte Ihr Auto-
matikspieler jemals eine Wartung brauchen,
bringen Sie ihn bitte entweder zu Ihrem
Fachhändler oder fragen Sie diesen nach der
nächsten autorisierten Dual-Kundendienst-
werkstatt. Bitte achten Sie darauf, daß immer
Original-Dual-Ersatzteile verwendet werden.
Versenden Sie Ihr Gerät stets in der Original-
Verpackung.
Technische Daten
Stromart:
Wechselstrom 50 oder 60 Hz,
umrüstbar durch Austausch der Antriebsrolle
Netzspannung:
110/117 V und 220/240 V, umschaltbar
Antri
2-poliger Dual Einphasen-Asynchronmotor
oder 4-Pol Asynchronmotor
mit vertikal verstellbarem Treibrad
Leistungsaufnahme:
< 10 Watt
Stromaufnahme:
bei 220 V, 50 Hz ca. 60 mA
bei 117 V,60 Hz ca. 115 mA
Plattenteller:
1,45 kg schwer, 270 mm $
Plattenteller-Drehzahlen:
3343, 45 und 78 U/min.
Tonhóhenabstimmung:
Regelbereich ca. Y2 Ton (6%), auf alle drei
Plattenteller-Drehzahlen wirkend
Gesamtgleichlauffehler
<# 0,17% nach DIN 45 507
Störspannungsabstand:
Rumpelgeráuschspannung
= 55 dB
Rumpelfremdspannung
=35 dB
nach DIN 45 500
Tonarm:
verwindungssteifer Rohr-Tonarm;
vertikal spitzengelagert,
horizontal kugelgelagert
Mindestauflagekraft: 3 p
Tonabnehmerkopf (Systemträger):
abnehmbar, geeignet zur Aufnahme aller Ton-
abnehmersysteme mit einem Eigengewicht
von 1-8 g und Y2" Befestigungsstandard
Gewicht:
4.35 kg ohne Verpackung
‚Abmessungen:
274 x 329 mm
