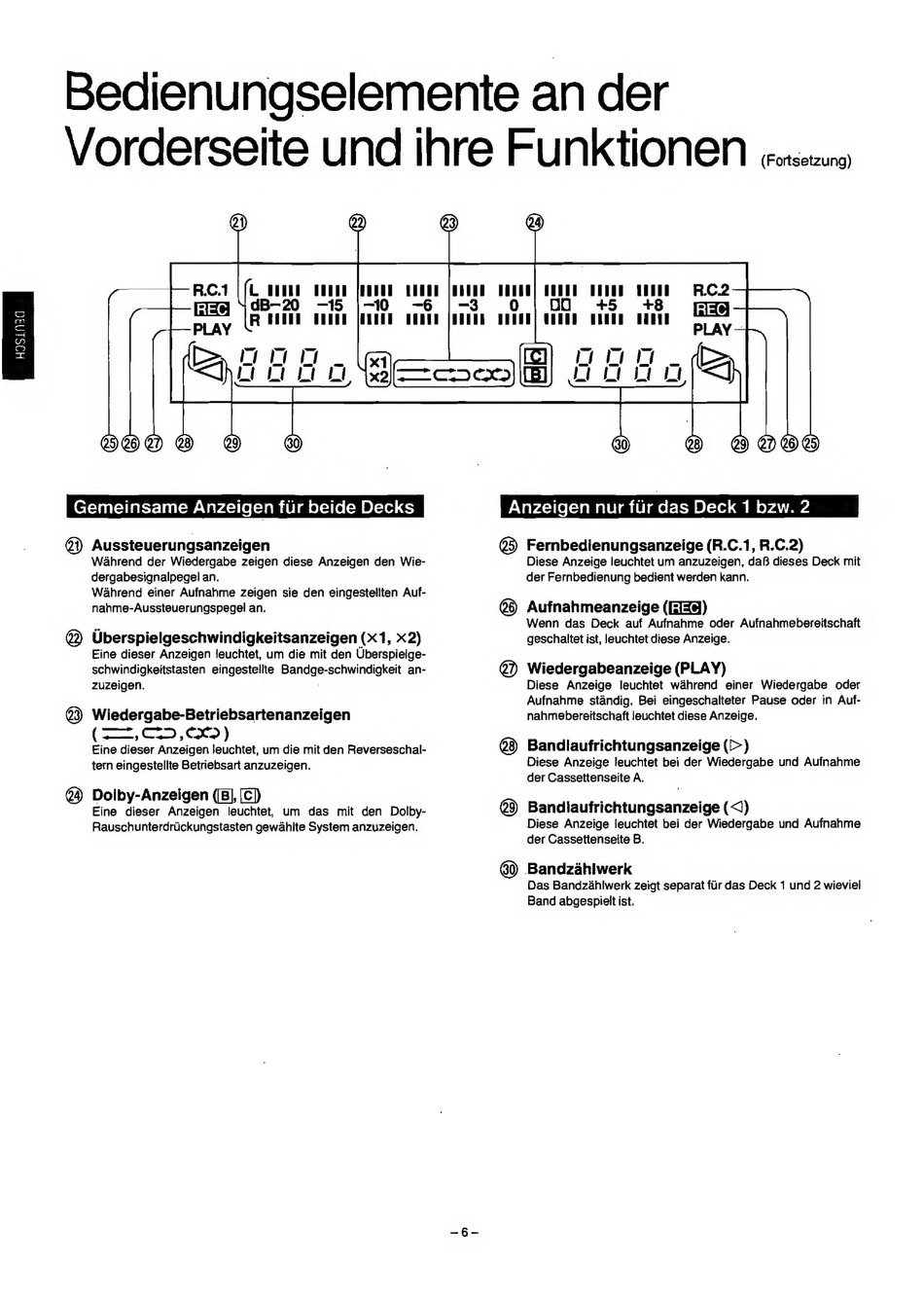

Bedienungselemente an der
Vorderseite und ihre FUNKtIONEN cece
Gemeinsame Anzeigen fiir beide Decks
@) Aussteuerungsanzeigen
Wahrend der Wiedergabe zeigen diese Anzeigen den Wie-
dergabesignalpegel an.
Wahrend einer Aufnahme zeigen sie den eingestellten Auf-
nahme-Aussteuerungspegel an.
Uberspielgeschwindigkeitsanzeigen (<1, <2)
Eine dieser Anzeigen leuchtet, um die mit den Uberspielge-
schwindigkeitstasten eingestellte Bandge-schwindigkeit an-
zuzeigen.
:
Wiedergabe-Betriebsartenanzeigen
(=, CD CX)
Eine dieser Anzeigen leuchtet, um die mit den Reverseschal-
tern eingestellte Betriebsart anzuzeigen.
Dolby-Anzeigen ([B], (Cc)
Eine dieser Anzeigen
leuchtet,
um das mit den Dolby-
Rauschunterdriickungstasten gewahite System anzuzeigen.
TT
B:
1
=
=
Oo | OO
+8
R.C2
ale
PLAY —
+5
Anzeigen nur fur das Deck 1 bzw. 2
a)
@
Fernbedienungsanzeige (R.C.1, R.C.2)
Diese Anzeige leuchtet um anzuzeigen, daB dieses Deck mit
der Fernbedienung bedient werden kann.
Aufnahmeanzeige (EIx@)
Wenn das Deck auf Aufnahme oder Aufnahmebereitschaft
geschaltet ist, leuchtet diese Anzeige.
Wiedergabeanzeige (PLAY)
Diese Anzeige
leuchtet wahrend
einer Wiedergabe
oder
Aufnahme standig. Bei eingeschalteter Pause oder in Auf-
nahmebereitschaft leuchtet diese Anzeige.
Bandlaufrichtungsanzeige (>)
Diese Anzeige leuchtet bei der Wiedergabe und Aufnahme
der Cassettenseite A.
Bandiaufrichtungsanzeige (<1)
Diese Anzeige leuchtet bei der Wiedergabe und Aufnahme
der Cassettenseite B.
Bandzahiwerk
Das Bandzahlwerk zeigt separat fir das Deck 1 und 2 wieviel
Band abgespielt ist.
