Yamorc YD6016RB Schnelleinstieg
16−fach−rückmeldemodul
Verwandte Anleitungen für Yamorc YD6016RB
Inhaltszusammenfassung für Yamorc YD6016RB

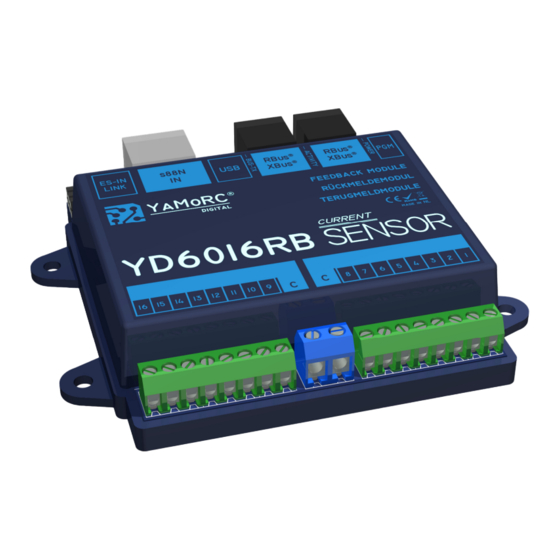

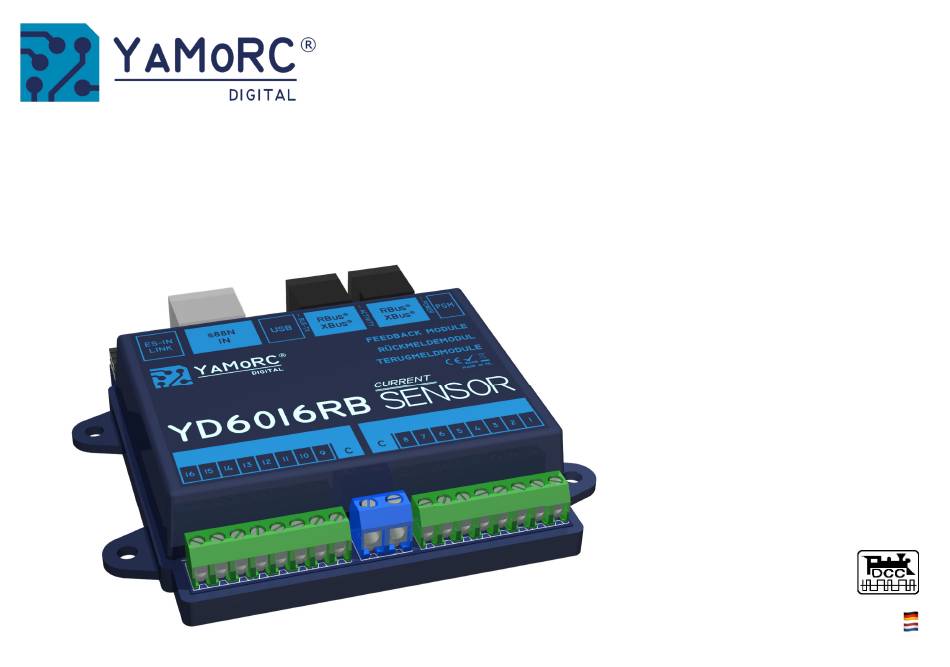

- Seite 1 YD6016RB current Sensor 16−fach−rückmeldemodul (Stromfühler) Schnelleinstieg (2023−09−16) Designed by Karst Drenth Made in Germany Assembled in NL...
-
Seite 2: Inhaltsverzeichnis
Anschlussbeispiel der YD6016RB-CS Rückmelder am 2-Leiter Gleis, Z21®, z21®, z21® Start über Roco® R-Bus………………………………………….. 8 Anschluss des YD6016RB-CS an die Zentrale über R-Bus® und Erweiterungsmöglichkeiten über "ES-IN Link" und "s88N"………………… 9 Anschluss des YD6016RB-CS an die z21®,Z21® über R-Bus® und Erweiterungsmöglichkeiten über "ES-IN Link"... -
Seite 3: Beschreibung
R-Bus® bzw. X-Bus® Modul mit maximal 80 Rückmeldern. Achtung! Eine gleichzeitige Nutzung von "s88N" und "ES-IN Link" ist nicht zulässig. Über den "ES-IN Link"-Anschluss ist es möglich den YD6016RB-CS, um weitere vier YD6016ES-Module, zu erweitern. So entsteht ein einziges R-Bus®... -
Seite 4: Technische Daten
Empfindlichkeit der Rückmelder 1 mA Stromfluss 42,5 mm 88 mm Abmessungen des Gehäuses 84 mm x 88 mm x 22 mm Lochabstand 94,5 mm, 42,5 mm Montage Die Montage des YD6016RB-CS erfolgt über die vier Montagelöcher seitlich am Gehäuse. Vorabversion www.yamorc.de... -
Seite 5: Wich
Zentrale trennen oder abschalten. Vorabversion Der YD6016RB-CS darf keinesfalls in der Nähe von starken Wärmequellen, wie z.B. Heizkörpern oder Orten mit direkter Sonneneinstrahlung, verbaut werden. Mon(eren Sie den YD6016RB-CS darum an einem Ort mit ausreichender BelüZung, um die Abwärme abführen zu können. -
Seite 6: Hardwareübersicht
YD6016RB-CS Hardwareübersicht R-Bus® Anschluss 2 X-Bus® Belastungsanzeige der Rückmelder. Rote LED Je heller die LED leuchtet, um so höher ist der Strom der vom Rückmeldemodul erkannt wird. R-Bus® Anschluss 2 X-Bus® R-Bus® und Spannungsversorgung vorhanden bzw, Grüne LED Anzeige Konfigura(onsmodus des YD61016RB-xx ak(v. -
Seite 7: Anschlussbeispiel Der Rückmelder Am 2-Leiter Gleis Und Am R-Bus
YD6016RB-CS Anschlussbeispiel der YD6016RB-CS Rückmelder am 2-Leiter Gleis und am Roco® R-Bus bzw. X-Bus Weiter R-Bus Komponenten Vorabversion Maximalausbau am R-Bus®: 160 Rückmelder (zehn YD6016RB-xx) technisch bedingt am R-Bus®. Achtung! Alle Anschlussarbeiten am müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! -
Seite 8: Anschlussbeispiel Der Yd6016Rb-Cs Rückmelder Am 2-Leiter Gleis, Z21®, Z21®, Z21® Start Über Roco® R-Bus
YD6016RB-CS Anschlussbeispiel der YD6016RB-CS Rückmelder am 2-Leiter Gleis, Z21®, z21®, z21® Start über Roco® R-Bus Weiter R-Bus® Komponenten Z21® R-Bus® B-Bus® z21® Start Track Vorabversion Maximalausbau am R-Bus®: 160 Rückmelder (zehn YD6016RB-xx) technisch bedingt am R-Bus®. Achtung! Alle Anschlussarbeiten am müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten! -
Seite 9: Anschluss Des Yd6016Rb-Cs An Die Zentrale Über R-Bus® Und Erweiterungsmöglichkeiten Über "Es-In Link" Und "S88N
YD6016RB-CS Anschluss des YD6016RB-CS an die Zentrale über R-Bus® und Erweiterungsmöglichkeiten über "ES-IN Link" und "s88N" Weiter R-Bus® Komponenten Weiter R-Bus® Komponenten Vorabversion Maximalausbau an einem YD6016RB-xx: 80 Rückmelder, bestehend aus einem Rückmeldemodul YD6016RB-xx und vier Rückmeldemodulen YD6016ES-xx mit je 16 Eingängen im gesamten "ES-Link" Strang. Am gesamten R-Bus® sind technisch bedingt maximal 160 Rückmelder möglich. -
Seite 10: Anschluss Des Yd6016Rb-Cs An Die Z21®,Z21® Über R-Bus® Und Erweiterungsmöglichkeiten Über "Es-In Link" Und "S88N
YD6016RB-CS Anschluss des YD6016RB-CS an die z21®,Z21® über R-Bus® und Erweiterungsmöglichkeiten über "ES-IN Link" und "s88N" Weiter R-Bus® Komponenten Z21® R-Bus® B-Bus® Track z21® Start Weiter R-Bus® Komponenten Z21® R-Bus® B-Bus® z21® Start Track Vorabversion Maximalausbau an einem YD6016RB-xx: 80 Rückmelder, bestehend aus einem Rückmeldemodul YD6016RB-xx und vier Rückmeldemodulen YD6016ES-xx mit je 16 Eingängen im gesamten "ES-Link"... -
Seite 11: Grundsätzliches Zum R-Bus
Konfigurieren der Moduladressen und der Gesamtzahl der Rückmelder des YD6016RB-CS mit einer YD7xxx Zentrale Wird eine YaMoRC-Zentrale für die Verbindung zum YD6016RB-xx verwendet, erfolgt das Konfigurieren der Moduladressen und der Gesamtzahl der Rückmelder des YD6016RB-xx mit dem komfortableren Konfigura(onsassistenten der YaMoRC-Zentrale. -
Seite 12: Konfigurieren Der Moduladresse Des Yd6016Rb-Cs (Z21®, Z21®)
Konfigurieren der Moduladresse des YD6016RB-CS (z21®, Z21®) YaMoRC hat sich dafür entschieden die Programmierung des YD6016RB-CS so einfach wie möglich zu gestalten. Der YD6016RB-CS ist „Out of the Box“ mit den R-Bus® Moduladressen 1 (Rückmeldeadresse 1-8) und Moduladresse 2 (Rückmeldeadresse 1-8) vorbelegt. Die Moduladressen können jederzeit über das Roco®... -
Seite 13: Den Yd6016Rb-Cs Zum Konfigurieren Der Schaltdecoder Der Yd8Xxx Serie Verwenden
Um Masseschleifen über USB zu verhindern, sollte der YD6016RB-CS immer alleine mit dem PC oder Laptop über USB verbunden werden. Die Verwendung eines USB-Isolators wird empfohlen. Die Verbindung des YD6016RB-CS erfolgt über "ES-IN Link" und die "ES-PGM Link" Buchse am YD8xxx. Die Verbindung kann entweder über den YD6901ES-LINK oder das Verbindungset YD6902ES-EXT erfolgen. Vorabversion... -
Seite 14: Firmware Update Der Schaltdecoder Der Yd8Xxx Serie Über "Es-Link" Mit Dem Yd6016Rb-Cs
Um Masseschleifen über USB zu verhindern, sollte der YD6016RB-CS immer alleine mit dem PC oder Laptop über USB verbunden werden. Die Verbindung des YD6016RB-CS erfolgt über "ES-IN Link" und die "ES-PGM Link" Buchse am YD8xxx. Als Verbindung kann entweder über den ... -
Seite 15: Monate Gewährleistung Ab Kaufdatum
Inhalt der Garan5e/Ausschlüsse: Die Garan(e umfasst nach Wahl von YaMoRC, die kostenlose Besei(gung oder den kostenlosen Ersatz des schadhaZen Teils, die nachweislich auf Kon- struk(ons-, Herstellungs-, Material- oder TransporNehler beruht. Hierzu müssen Sie den Decoder ordnungsgemäß frankiert an uns einsenden. Weiterge- hende Ansprüche sind ausgeschlossen.
