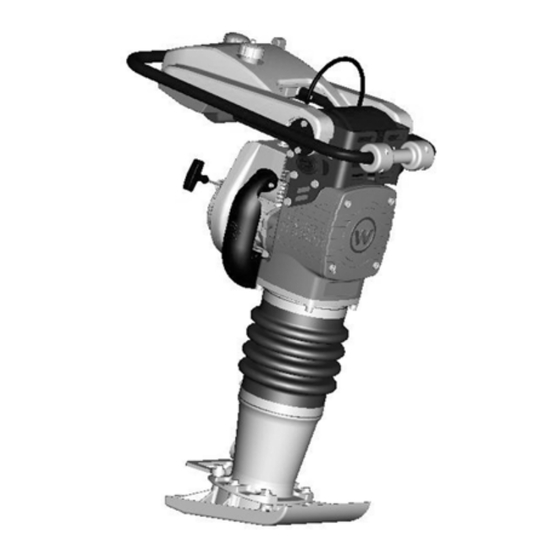

WACKER Group BS 60-2i Betriebsanleitung

Stampfer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung
Stampfer
BS 60-2i
BS 70-2i
0175280de
005
0910

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WACKER Group BS 60-2i

Inhaltszusammenfassung für WACKER Group BS 60-2i

  • Seite 1 Betriebsanleitung Stampfer BS 60-2i BS 70-2i 0175280de 0910...
  • Seite 2 Copyright- © Copyright 2010 der Wacker Neuson Corporation. Hinweis Alle Rechte, einschließlich der Vervielfältigungs- und Verteilungsrechte, sind vorbehalten. Diese Publikation darf vom Erstkäufer der Maschine fotokopiert werden. Jede andere Art der Reproduktion ist ohne ausdrückliche schriftliche Genehmigung von Wacker Neuson Corporation untersagt. Jede von der Wacker Neuson Corporation nicht genehmigte Art der Reproduktion oder Verteilung stellt einen Verstoß...
  • Seite 3 Vorwort Vorwort Dieses Handbuch gilt für folgende Maschinenl Maschine Artikelnummer BS 60-2i 0009339 Rev 124, 200 und höher 0009393 Rev 123, 200 und höher 0009419 Rev 125 0009419 Rev 127, 200 und höher 0009420 Rev 126, 200 und höher 0620613 Rev 100, 200 und höher 0620614 Rev 100, 200 und höher...
  • Seite 4 Vorwort Herstellergenehmigung Dieses Handbuch enthält mehrere Verweise auf zugelassene Komponenten, Zubehörteile und Modifizierungen. Es gelten die folgenden Definitionen: Zugelassene Komponenten oder Zubehörteile sind jene, die von Wacker Neuson hergestellt oder geliefert wurden. Zugelassene Modifizierungen sind Modifizierungen, die von einem autorisi- erten Wacker Neuson Service Center gemäß...

  • Seite 5: Inhaltsverzeichnis

    BS 60-2i, BS 70-2i Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung ........7 Beschreibung und Zweckbestimmung der Maschine ......8 Betriebssicherheit ................. 9 Sicherheit beim Gebrauch von Verbrennungsmotoren ...... 12 Service-Sicherheit ................14 Aufkleber Aufkleberstellen .................. 16 Bedeutungen der Aufkleber ..............17 Heben und Transport Heben und Transport .................
  • Seite 6 Inhaltsverzeichnis BS 60-2i, BS 70-2i Leerlauf-Geschwindigkeit einstellen ............33 Langfristige Lagerung ................34 Fehlersuche Technische Daten Stampfer ....................37 Geräuschmessungen ................38 Vibrationsmessungen ................38 Abmessungen ..................39 wc_bo0175280de_004TOC.fm...

  • Seite 7: Sicherheitsvorschriften

    BS 60-2i, BS 70-2i Sicherheitsvorschriften Sicherheitsvorschriften Sicherheitsangaben in dieser Betriebsanleitung Diese Betriebsanleitung enthält Sicherheitsvorschriften Kategorien: GEFAHR, WARNUNG, VORSICHT, HINWEIS und ANMERKUNG. Diese sind zu befolgen, damit die Gefahr von Verletzung, Beschädigung der Ausrüstung oder nichtfachgerechtem Service verringert wird. Dies ist ein Sicherheits-Warnsymbol, das vor möglicher Verletzungsgefahr warnt.

  • Seite 8: Beschreibung Und Zweckbestimmung Der Maschine

    Sicherheitsvorschriften BS 60-2i, BS 70-2i Beschreibung und Zweckbestimmung der Maschine Bei dieser Maschine handelt es sich um einen Vibrationsstampfer. Der Vibrationsstampfer von Wacker Neuson besteht aus einem Kraftstoff- oder Dieselmotor, einer Kupplung, einem Kraftstofftank, einem federgeladenen Stampfsystem, einem Stampfeinsatz und einem Handgriff.

  • Seite 9: Betriebssicherheit

    BS 60-2i, BS 70-2i Sicherheitsvorschriften • Verletzungen aufgrund falscher Hebetechnik oder Bedienungsmethoden Zum eigenen Schutz und zum Schutz anderer Personen sicherstellen, dass die Sicherheitshinweise in diesem Handbuch vor Inbetriebnahme der Maschine genau gelesen und verstanden wurden. Betriebssicherheit Vertrautheit mit der Maschine und ordnungsgemäße Schulung sind Voraussetzungen für einen sicheren Betrieb.
  • Seite 10 Sicherheitsvorschriften BS 60-2i, BS 70-2i 1.3.3 Den Motor oder Auspufftopf bei laufendem Motor nzw. kurz nach dessen Abschalten nicht berühren. Diese Bereiche werden heiß und können Verbrennungen verursachen. 1.3.4 Die Maschine nicht mit unzulässigen Zubehör- oder Zusatzteilen betreiben. 1.3.5 Die Maschine NIEMALS unbeaufsichtigt laufen lassen.
  • Seite 11 BS 60-2i, BS 70-2i Sicherheitsvorschriften 1.3.21 An Maschinen mit einem Kraftstoffventil ist dieses zu schließen, wenn die Maschine nicht in Betrieb ist. 1.3.22 Die Maschine dann betreiben, wenn alle Sicherheitsvorrichtungen und Schutzbleche angebracht sind und funktionieren. Die Sicherheitsvorrichtungen NICHT modifizieren oder außer Kraft setzen.

  • Seite 12: Sicherheit Beim Gebrauch Von Verbrennungsmotoren

    Sicherheitsvorschriften BS 60-2i, BS 70-2i Sicherheit beim Gebrauch von Verbrennungsmotoren WARNUNG Verbrennungsmotoren stellen während des Betriebs und beim Auftanken eine besondere Gefahr dar. Nichtbeachtung der Warnhinweise und Sicherheitsrichtlin- ien kann zu schweren oder tödlichen Verletzungen führen. Stets die Warnhinweise in der Bedienungsanleitung des Motors und die Sicher- heitsanleitungen weiter unten lesen und beachten.
  • Seite 13 BS 60-2i, BS 70-2i Sicherheitsvorschriften • Nach dem Auftanken den Kraftstofftankdeckel wieder anbringen. • Nicht rauchen. • Keine heißen oder laufenden Motoren auftanken. • Den Motor nicht in der Nähe von Funken oder offenen Flammen auftanken. • Die Maschine nicht auftanken, während sie sich auf kunststoffbeschichteten Auflageflächen von Pritschenwagen...

  • Seite 14: Service-Sicherheit

    Sicherheitsvorschriften BS 60-2i, BS 70-2i Service-Sicherheit Schlecht gewartete Maschinen können eine Gefahr darstellen! Nur regelmäßig und richtig gewartete und bei Bedarf reparierte Maschinen können über lange Zeit hinweg sicher und und ordnungsgemäß WARNUNG betrieben werden. Personenschutzausrüstung (PPE) Bei Wartungs- oder Instandhaltungsarbeiten an dieser Maschine folgende Personenschutzausrüstung tragen:...
  • Seite 15 BS 60-2i, BS 70-2i Sicherheitsvorschriften 1.5.4 NIEMALS Motorgeschwindigkeit ändern. Motor nur unter den in den Technischen Daten bestimmten Angaben laufen lassen. 1.5.5 Einen überfluteten Benzinmotor NICHT ankurbeln, so lange die Zündkerze herausgenommen ist. Im Zylinder angestauter Kraftstoff spritzt aus der Zündkerzenöffnung heraus.

  • Seite 16: Aufkleber

    Aufkleber BS 60-2i, BS 70-2i Aufkleber Aufkleberstellen wc_si000497de.fm...

  • Seite 17: Bedeutungen Der Aufkleber

    BS 60-2i, BS 70-2i Aufkleber Bedeutungen der Aufkleber Den Motor wie folgt starten: 1. Den Gashebel auf LEERLAUF stellen. 2. Den Luftreinigungskolben zehnmal drücken. 3. Choke schließen. 4. Das Starterseil ziehen, bis der Motor startet. 5. Den Gashebel auf SCHNELL stellen.
  • Seite 18 Aufkleber BS 60-2i, BS 70-2i Warnung! Die Federn sind gespannt. Die Abdeckung langsam loslassen, damit die Feder nicht herausspringt. Das Reparaturhandbuch enthält Anleitungen zum Auseinanderbauen. Den Griff wie gezeigt halten, um optimale Steuerung und Leistung bei minimaler Hand-/Armvibration zu erz- ielen.
  • Seite 19 BS 60-2i, BS 70-2i Aufkleber Ein Typenschild mit Modellnummer, Artikelnummer, Versionsnummer und Seriennummer ist an jedem Gerät angebracht. Die Daten von diesem Schild bitte notieren, damit sie auch bei Verlust oder Beschädigung des Schildes noch vorhanden sind. Bei der Ersatzteilbestellung oder Nachfragen bezüglich Service-Informationen sind immer...
  • Seite 20 Aufkleber BS 60-2i, BS 70-2i Schildkröte = Leerlauf/niedrige Motordrehzahl Hase = Hohe/schnelle Motordrehzahl Dieser eingegossene Aufkleber enthält wichtige Sicherheits- und Betriebshinweise. Sollte er unleserlich werden,die Abdeckung ersetzen. Bestellinformationen sind im Ersatzteilhandbuch enthalten. 1. Den Gashebel auf LEERLAUF stellen. 2. Choke schließen.

  • Seite 21: Heben Und Transport

    BS 60-2i, BS 70-2i Heben und Transport Heben und Transport Heben und Transport S. Zeichnung: wc_gr007405 3.1.1 Beim Transport immer den Motor abstellen und Kraftstoffhahn schließen. 3.1.2 Zum Transport des Vibrationsstampfers nur geeignete Hebezeuge mit genügender Mindesttraglast verwenden. Siehe Typenschild für Gewicht des Geräts.

  • Seite 22: Betrieb

    Betrieb BS 60-2i, BS 70-2i Betrieb Maschine zur erstmaligen Verwendung vorbereiten Maschine zur erstmaligen Verwendung vorbereiten Die Maschine zur erstmaligen Verwendung vorbereiten: 4.1.1 Sicherstellen, dass alles lose Verpackungsmaterial von der Maschine entfernt wurde. 4.1.2 Die Maschine und ihre Bestandteile auf Beschädigungen überprüfen.

  • Seite 23: Position Des Bedieners

    BS 60-2i, BS 70-2i Betrieb Position des Bedieners Die Richtlinien beachten, um optimale Steuerung und Leistung bei minimaler Hand-/Armvibration zu erzielen. • Den Handgriff wie gezeigt ergreifen. Die Hand-/Armvibration (HAV) wurde für die gezeigte Hand-Positionierung optimi- ert. Die gemeldeten HAV-Pegel werden gemäß...

  • Seite 24: Vor Dem Starten

    Betrieb BS 60-2i, BS 70-2i Vor dem Starten 4.4.1 Sicherheitsanweisungen Anfang dieses Handbuchs durchlesen. 4.4.2 Sicherstellen, dass der Bezintank voll und der Öltank mindestens zu ¼ gefüllt ist. 4.4.3 Stampfer soll auf lockere Böden oder Kiesmaterial gestellt werden. Stampfer NICHT auf harten Flächen wie Asphalt oder Beton anlassen.

  • Seite 25: Anhalten

    BS 60-2i, BS 70-2i Betrieb Anhalten S. Zeichnung: wc_gr007362 4.6.1 Gashebel auf Leerlaufposition stellen (c2). 4.6.2 Zum Abstellen des Motors Gashebel über Arretierung drücken und in Stop-Stellung (c1) bringen. Der Motor schaltet ab und der Kraftstoffhahn schliesst sich. Notausschaltverfahren Verfahren Bei einem Ausfall oder Unfall der Maschine während des Betriebs ist...

  • Seite 26: Wartung

    Wartung BS 60-2i, BS 70-2i Wartung Periodischer Wartungsplan Die folgende Tabelle enthält die grundlegenden Wartungsarbeiten für die Maschine. Die mit einem Häkchen markierten Aufgaben können vom Bediener ausgeführt werden. Die mit einem Kästchen markierten Aufgaben bedürfen besonderer Schulung und Spezialgeräte.
  • Seite 27 BS 60-2i, BS 70-2i Wartung Nach Jede Jeden Alle 3 Täglich Woche Monat Monate Jedes ersten oder oder oder Jahr Gebrauch alle 25 alle 100 alle 300 Stunden Stunden Stunden Stunden Kranbügelkabel auf Abnutzung, Schäden oder Mißbrauch über- prüfen. Kraftstofffilter prüfen.

  • Seite 28: Luftfilter Instandhaltung

    Wartung BS 60-2i, BS 70-2i Luftfilter Instandhaltung S. Zeichnung: wc_gr001168 NIEMALS den Luftfilter mit Benzin oder anderen Lösungsmitteln mit niedrigem Brennpunkt reinigen. Feuer- und Explosionsgefahr. WARNUNG HINWEIS: NIEMALS Motor ohne Hauptpapierfiltereinsatz (b) laufen lassen. Führt zu schnellem Motorverschleiß. Wartungsanzeiger Das Luftansaugsystem ist mit einem Wartungsanzeiger (h) versehen.
  • Seite 29 BS 60-2i, BS 70-2i Wartung wc_gr001168 wc_tx000924de.fm...

  • Seite 30: Öl Des Stampfers Prüfen Und Wechseln

    Wartung BS 60-2i, BS 70-2i Öl des Stampfers prüfen und wechseln Hintergrund Schmieröl wird durch die Bewegung des Vibrationsstampfers im System verteilt. Während des Betriebs der Maschine gelangt das Öl durch die Bohrlöcher im Kolben von unten im Vibrationsstampfer in das Kurbelgehäuse.
  • Seite 31 BS 60-2i, BS 70-2i Wartung 5.3.4 Das Sichtglas entfernen. Das Gewinde am Sichtglas reinigen und mit Teflonband umwickeln. 5.3.5 Öl durch die Öffnung am Sichtglas im Gehäuse auffüllen. 5.3.6 Die Maschine aufrichten, um den Ölstand zu prüfen. Genüg Öl auffüllen, dass das Sichtglas der aufrecht stehenden Maschine einen Ölstand von halb bis dreiviertel voll anzeigt.

  • Seite 32: Stampfeinsatz-Kleinmaterial

    Wartung BS 60-2i, BS 70-2i Stampfeinsatz-Kleinmaterial S. Zeichnung: wc_gr005385 An neuen Geräten oder nach Ersetzen des Stampf-einsatzes, Befestigungsmuttern (a) nach den ersten 5 Betriebsstunden untersuchen und anziehen. Danach jede Woche wieder prüfen. Angegebene Drehmomentwerte befolgen. Gusseiserner Stampfeinsatz Kunststoff-Stampfeinsatz wc_gr005385 Drehmoment Ft.lbs.

  • Seite 33: Leerlauf-Geschwindigkeit Einstellen

    BS 60-2i, BS 70-2i Wartung Leerlauf-Geschwindigkeit einstellen S. Zeichnung: wc_gr007402 Die richtige Leerlauf- und Betriebsgeschwindigkeit der Maschine ist dem Abschnitt Technische Daten zu entnehmen. Für eine optimale Genauigkeit bei der Leerlaufeinstellung einen Tachometer verwenden. 5.5.1 Den Schutz (c) entfernen. 5.5.1 Den Motor anlassen und auf Betriebstemperatur aufwärmen lassen.

  • Seite 34: Langfristige Lagerung

    Wartung BS 60-2i, BS 70-2i Langfristige Lagerung Einführung Eine längere Einlagerung von Geräten setzt vorbeugende Wartungsmaßnahmen voraus. Diese Maßnahmen tragen zur Erhaltung der Maschinenbestandteile bei und stellen sicher, dass die Maschine zum zukünftigen Einsatz bereit ist. Auch wenn nicht alle dieser Maßnahmen auf diese Maschine zutreffen, so sind die...
  • Seite 35 BS 60-2i, BS 70-2i Wartung • Für Dieselmotoren ein Stabilisierungsmittel mit einem Biozid verwenden, um das Wachstum von Bakterien und Pilzen einzuschränken oder zu verhindern. • Die richtige, d. h. vom Hersteller empfohlene, Menge Stabilisierungsmittel hinzufügen. Maschine lagern Die restlichen Maßnahmen zum Lagern der Maschine ausführen.

  • Seite 36: Fehlersuche

    Fehlersuche BS 60-2i, BS 70-2i Fehlersuche Problem / Symptom Grund / Beseitigung Motor springt nicht an, oder • Kein Kraftstoff im Tank. stirbt ab. • Bajo nivel de aceite en el tanque. • Verschmutzte Zündkerze. • Kraftstoffhahn geschlossen. Motor beschleunigt nicht, •...

  • Seite 37: Technische Daten

    BS 60-2i, BS 70-2i Technische Daten Technische Daten Stampfer Motorleistung Zulässige Nettohöchstleistung gemäß 80/1269/EEC und ISO 3046-1. Der tatsächliche Leistungsausgang kann aufgrund spezifischer Betriebskonditionen variieren. Artikel-Nummer: BS 60-2i BS 60-2i BS 70-2i 0009339 0009393 0009341 0009419 0009420 0009401 0620613 0620614...

  • Seite 38: Geräuschmessungen

    ) = 108 dB(A). Vibrationsmessungen Die Produkte werden, soweit zutreffend, gemäß ISO 5349, EN1033 und EN500-4 auf das Hand-/Armvibrationsniveau (HAV) getestet. • HAV BS 60-2i = 7,6 m/s • HAV BS 70-2i = 6,8 m/s Details sind im Abschnitt Ordnungsgemäßer Betrieb enthalten. wc_td000284de.fm...

  • Seite 39: Abmessungen

    BS 60-2i, BS 70-2i Technische Daten Abmessungen Maschine Artikel-Nummer mm (in.) mm (in.) 0009339 280 (11.02) 336 (13.25) BS 60-2i 0009393 280 (11.02) 342 (13.45) 0009419 280 (11.02) 336 (13.25) 0009420 280 (11.02) 342 (13.45) 0620613 280 (11.02) 336 (13.25) 0620614 280 (11.02)
  • Seite 41 Diese Maschine ist zum Verdichten von bindigen, gemischten und körnigen Böden in räumlich beengten Verhältnissen vorgesehen. Typ / Modell: Stampfer BS 60-2, BS 60-2i, BS 70-2, BS 70-2i Artikelnummer: 0009417, 0009421, 0009419, 0009420, 0009424, 0009425, 0009427, 0009426, 0009428 Absolute installierte Leistung:...
  • Seite 42 Wacker Neuson SE · Preußenstraße 41 · D-80809 München · Tel.: +49-(0)89-3 54 02-0 · Fax: +49 - (0)89-3 54 02-390 Wacker Neuson Corporation · N92W15000 Anthony Ave. · Menomonee Falls, WI 53051 · Tel. : (262) 255-0500 · Fax: (262) 255-0550 ·Tel. : (800) 770-0957 Wacker Neuson Limited - Room 1701–03 &...
