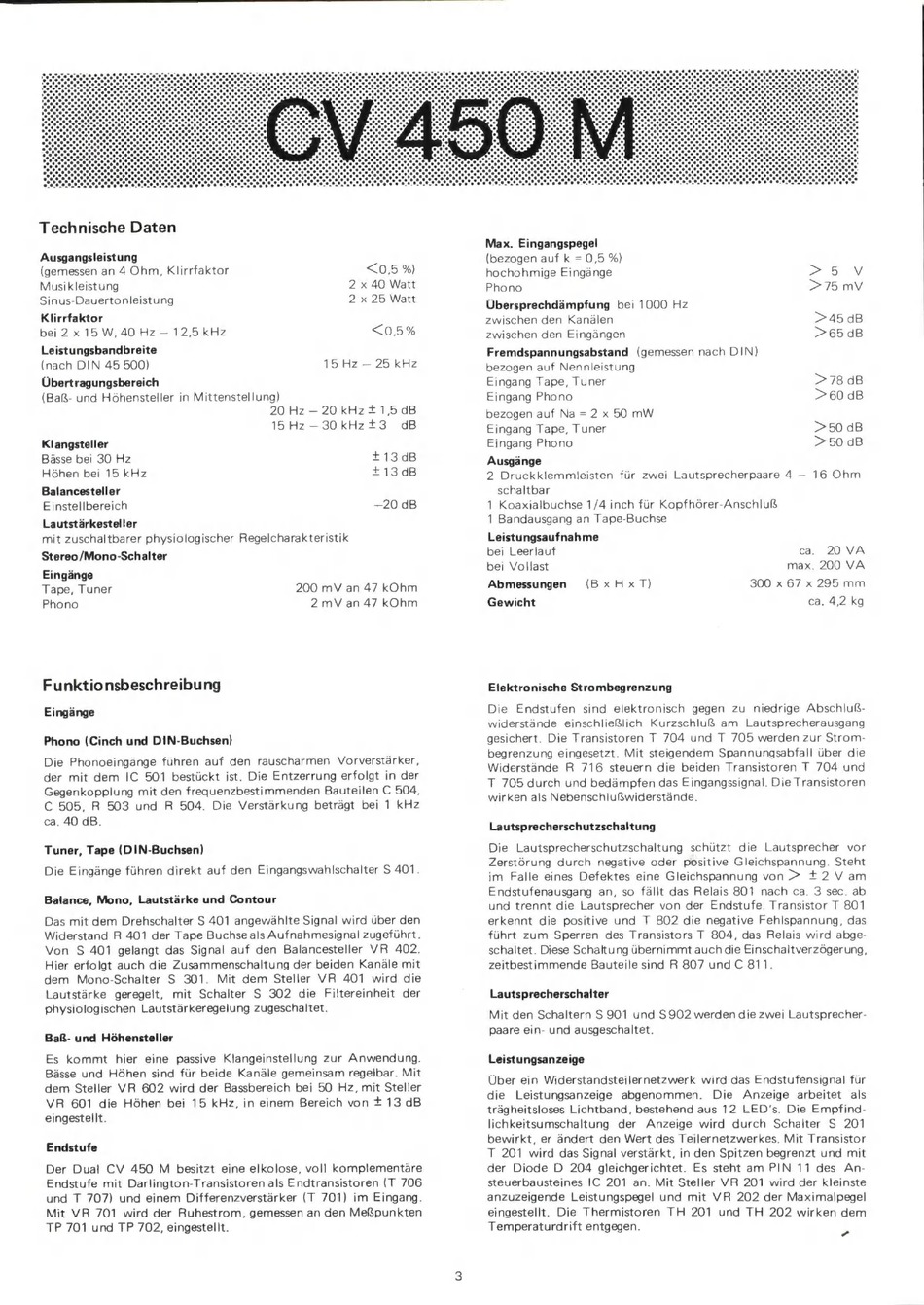

Technische Daten
Ausgangsleistung
(gemessen an 4 Ohm, Klirrfaktor
<0,5 %)
Musikleistung
2 x 40 Watt
Sinus-Dauertonleistung
2 x 25 Watt
Klirrfaktor
bei 2 x 15 W, 40 Hz — 12,5 kHz
<0,5%
Leistungsbandbreite
(nach DIN 45 500)
Übertragungsbereich
(Baß- und Höhensteller in Mittenstellung)
20 Hz
— 20 kHz
+ 1,5 dB
15 Hz – 30 kHz
+3
dB
15
Hz —
25 kHz
Klangsteller
Bässe bei 30 Hz
+13 dB
Höhen bei 15 kHz
+13 dB
Balancesteller
Einstellbereich
—20 dB
Lautstärkesteller
mit zuschaltbarer physiologischer Regelcharakteristik
Stereo/Mono-Schalter
Eingänge
Tape, Tuner
200 mV an 47 kOhm
Phono
2 mV an 47 kOhm
Funktionsbeschreibung
Eingänge
Phono (Cinch und DIN-Buchsen)
Die
Phonoeingänge
führen
auf den
rauscharmen
Vorverstärker,
der mit dem
IC 501 bestückt ist. Die Entzerrung erfolgt in der
Gegenkopplung mit den frequenzbestimmenden Bauteilen C 504,
C 505, R 503 und
R 504.
Die Verstärkung
beträgt bei 1 kHz
ca. 40 dB.
Tuner, Tape (DIN-Buchsen)
Die Eingänge führen direkt auf den Eingangswahlschalter S 401.
Balance, Mono,
Lautstärke und Contour
Das mit dem
Drehschalter S 401 angewählte Signal wird über den
Widerstand R 401 der Tape Buchse als Aufnahmesignal zugeführt.
Von
S 401
gelangt das Signal auf den Balancesteller
VR
402.
Hier erfolgt auch die Zusammenschaltung der beiden Kanäle mit
dem
Mono-Schalter
S 301.
Mit dem
Steller VR
401
wird die
Lautstärke
geregelt,
mit Schalter
S 302
die
Filtereinheit
der
physiologischen Lautstärkeregelung zugeschaltet.
Baß- und Höhensteller
Es kommt
hier eine passive
Klangeinstellung
zur Anwendung.
Bässe und Höhen sind für beide Kanäle gemeinsam regelbar. Mit
dem Steller VR 602 wird der Bassbereich bei 50 Hz, mit Steller
VR
601
die Höhen
bei 15 kHz, in einem Bereich von # 13 dB
eingestellt.
Endstufe
Der
Dual
CV
450
M
besitzt
eine elkolose, voll komplementäre
Endstufe mit Darlington-Transistoren als Endtransistoren (T 706
und T 707) und einem Differenzverstärker
(T 701) im Eingang.
Mit VR 701
wird der Ruhestrom, gemessen an den Meßpunkten
TP 701
und TP 702, eingestellt.
Max. Eingangspegel
(bezogen auf k = 0,5 96)
hochohmige Eingänge
>
5
V
Phono
> 75 mV
Übersprechdämpfung
bei 1000 Hz
zwischen den
Kanälen
> 45 dB
zwischen den Eingängen
> 65 dB
Fremdspannungsabstand
(gemessen nach DIN)
bezogen auf Nennleistung
Eingang Tape, Tuner
> 78 dB
Eingang Phono
> 60 dB
bezogen auf Na = 2 x 50 mW
Eingang Tape, Tuner
> 50 dB
Eingang Phono
> 50 dB
Ausgänge
2 Druckklemmleisten
für zwei
Lautsprecherpaare
4 —
16 Ohm
schaltbar
1 Koaxialbuchse 1/4 inch für Kopfhörer-AnschluRß
1 Bandausgang
an Tape-Buchse
Leistungsaufnahme
bei Leerlauf
ca.
20 VA
bei Vollast
max. 200 VA
Abmessungen
(BxHxT)
300 x 67 x 295 mm
Gewicht
ca. 4,2 kg
Elektronische Strombegrenzung
Die
Endstufen
sind elektronisch
gegen
zu
niedrige Abschluß-
widerstände
einschließlich
Kurzschluß
am
Lautsprecherausgang
gesichert. Die Transistoren T 704 und T 705 werden zur Strom-
begrenzung
eingesetzt.
Mit steigendem
Spannungsabfall
über die
Widerstände
R 716 steuern die beiden Transistoren T 704 und
T 705 durch und bedämpfen das Eingangssignal. Die Transistoren
wirken als Nebenschlußwiderstände.
Lautsprecherschutzschaltung
Die
Lautsprecherschutzschaltung
schützt
die
Lautsprecher
vor
Zerstörung
durch
negative oder positive Gleichspannung. Steht
im Falle eines Defektes eine Gleichspannung
von
> #2 V am
Endstufenausgang
an, so fällt das Relais 801
nach ca. 3 sec. ab
und trennt
die
Lautsprecher
von
der
Endstufe. Transistor T 801
erkennt
die positive und T 802 die negative Fehlspannung, das
führt zum
Sperren
des Transistors T 804, das Relais wird abge-
schaltet. Diese Schaltung übernimmt auch die Einschaltverzögerung,
zeitbestimmende Bauteile sind
R 807 und C 811.
Lautsprecherschalter
Mit den Schaltern S 901 und S902 werden die zwei Lautsprecher-
paare ein- und ausgeschaltet.
Leistungsanzeige
Über ein Widerstandsteilernetzwerk wird das Endstufensignal für
die
Leistungsanzeige
abgenommen.
Die
Anzeige
arbeitet
als
trägheitsloses Lichtband, bestehend aus 12 LED's. Die Empfind-
lichkeitsumschaltung
der
Anzeige
wird
durch
Schalter
S 201
bewirkt, er ändert den Wert des Teilernetzwerkes. Mit Transistor
T 201 wird das Signal verstärkt, in den Spitzen begrenzt und mit
der Diode
D 204 gleichgerichtet.
Es steht am PIN 11 des
An-
steuerbausteines
IC 201 an. Mit Steller VR 201 wird der kleinste
anzuzeigende
Leistungspegel und mit VR 202 der Maximalpegel
eingestellt.
Die Thermistoren
TH 201
und TH 202 wirken dem
Temperaturdrift entgegen.
