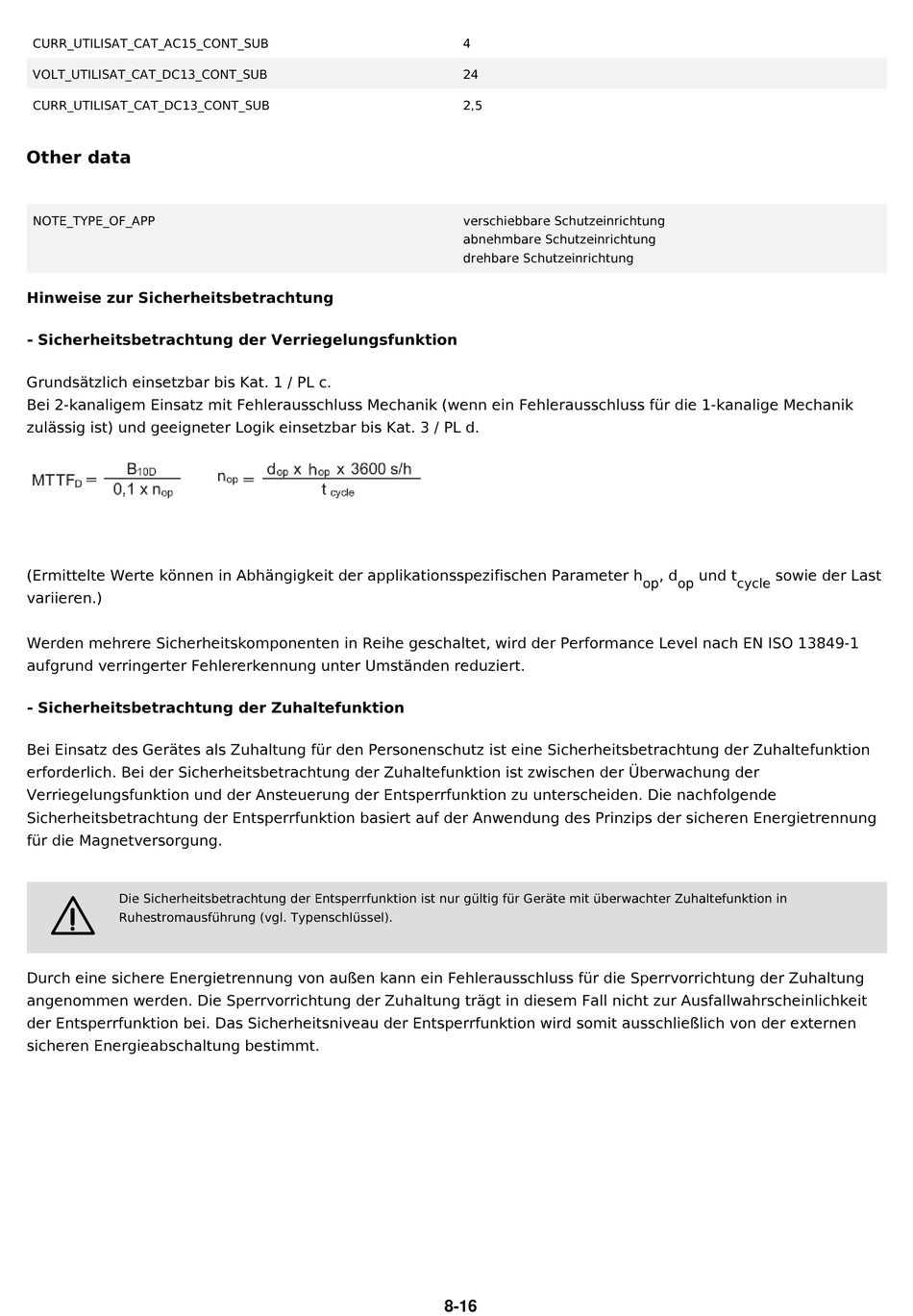

CURR_UTILISAT_CAT_AC15_CONT_SUB
VOLT_UTILISAT_CAT_DC13_CONT_SUB
CURR_UTILISAT_CAT_DC13_CONT_SUB
Other data
NOTE_TYPE_OF_APP
Hinweise zur Sicherheitsbetrachtung
- Sicherheitsbetrachtung der Verriegelungsfunktion
Grundsätzlich einsetzbar bis Kat. 1 / PL c.
Bei 2-kanaligem Einsatz mit Fehlerausschluss Mechanik (wenn ein Fehlerausschluss für die 1-kanalige Mechanik
zulässig ist) und geeigneter Logik einsetzbar bis Kat. 3 / PL d.
(Ermittelte Werte können in Abhängigkeit der applikationsspezifischen Parameter h
variieren.)
Werden mehrere Sicherheitskomponenten in Reihe geschaltet, wird der Performance Level nach EN ISO 13849-1
aufgrund verringerter Fehlererkennung unter Umständen reduziert.
- Sicherheitsbetrachtung der Zuhaltefunktion
Bei Einsatz des Gerätes als Zuhaltung für den Personenschutz ist eine Sicherheitsbetrachtung der Zuhaltefunktion
erforderlich. Bei der Sicherheitsbetrachtung der Zuhaltefunktion ist zwischen der Überwachung der
Verriegelungsfunktion und der Ansteuerung der Entsperrfunktion zu unterscheiden. Die nachfolgende
Sicherheitsbetrachtung der Entsperrfunktion basiert auf der Anwendung des Prinzips der sicheren Energietrennung
für die Magnetversorgung.
Die Sicherheitsbetrachtung der Entsperrfunktion ist nur gültig für Geräte mit überwachter Zuhaltefunktion in
2
Ruhestromausführung (vgl. Typenschlüssel).
Durch eine sichere Energietrennung von außen kann ein Fehlerausschluss für die Sperrvorrichtung der Zuhaltung
angenommen werden. Die Sperrvorrichtung der Zuhaltung trägt in diesem Fall nicht zur Ausfallwahrscheinlichkeit
der Entsperrfunktion bei. Das Sicherheitsniveau der Entsperrfunktion wird somit ausschließlich von der externen
sicheren Energieabschaltung bestimmt.
4
24
2,5
verschiebbare Schutzeinrichtung
abnehmbare Schutzeinrichtung
drehbare Schutzeinrichtung
8-16
, d
und t
sowie der Last
op
op
cycle
