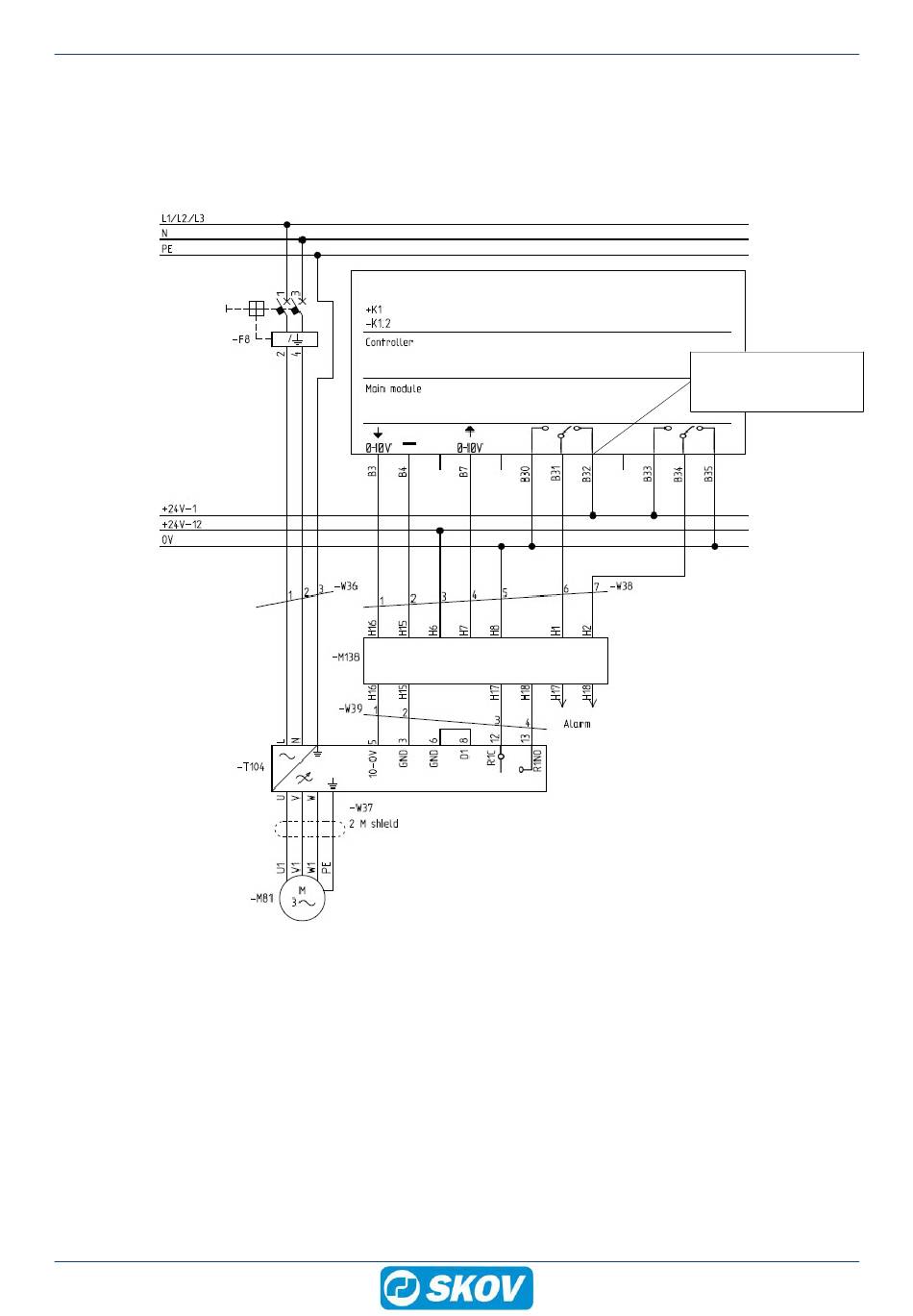

4.7.8.2 Schaltplan

Versorgung von Notöffnung 0V = Q1 Klemme im Computer
Versorgung von Notöffnung 24V-1 = Q2 , Q3, Q4 und Q5 Klemme im Computer.
Versorgung von Notöffnung 24V-12 = F6 Klemme im Notöffnung.
LPC Motorsteuerung
LPC Ventilator
Technische Bedienungsanleitung
DA 600 LPC A • DA 600 A • ECT 632-6 • DCT 632-6
Stellmotor
stufenlos
Beispiel für Klemmennummer.
Zum korrekten Anschluss
siehe Installationsmenü
Installation anzeigen im Computer
41
