Inhaltszusammenfassung für Focusrite RedNet PCIeNX

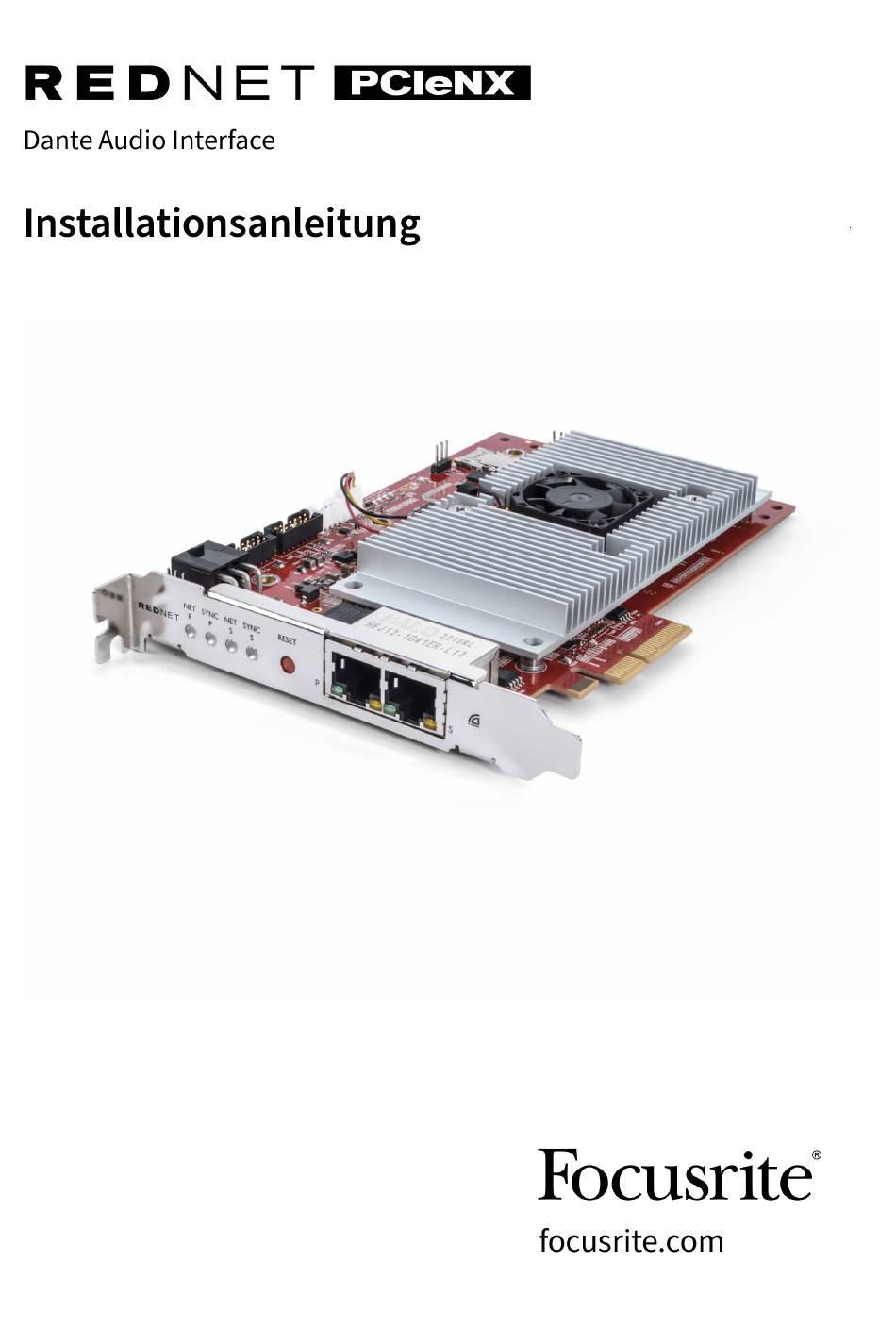

- Seite 1 Version 1.0...
- Seite 2 Betriebssystem ....................... 5 PCIe-Erweiterungssteckplatz ..................5 Netzwerk ........................ 5 Netzwerkschalter ..................... 5 Hardware-Eigenschaften ......................6 RedNet PCIeNX Installation ....................... 8 Hardware-Installation ...................... 8 Vorsichtsmaßnahmen gegen elektrostatische Entladung ............8 Software-Installation ......................9 Audinate Dante Controller ..................9 RedNet Control 2 ..................... 9 System hochfahren ......................
- Seite 3 RedNet PCIeNX Bedienungsanleitung Über dieses Benutzerhandbuch Diese Bedienungsanleitung gilt für die RedNet PCIeNX Dante-Schnittstellenkarte. Sollte diese Bedienungsanleitung Informationen schuldig bleiben, findest du diese womöglich in der Sammlung häufig gestellter technischer Support-Fragen und der entsprechenden Antworten unter: focusritepro.zendesk.com Dante® und Audinate® sind eingetragene Marken von Audinate Pty Ltd.
- Seite 4 Einsatz im Rundfunkbereich bestens eignet Bei Installation in einem PCIe-Kartensteckplatz mit (mindestens) 4 Lanes innerhalb eines PC-, Mac- oder Thunderbolt-Gehäuses erlaubt die RedNet PCIeNX Karte das Senden von bis zu 128 Kanälen an/von der DAW über ihre integrierten Ethernet-Ports.
- Seite 5 RedNet PCIeNX Bedienungsanleitung Systemanforderungen Betriebssystem Ob das Betriebssystem deines Computers mit dem RedNet PCIeNXkompatibel ist, ermittelst du am einfachsten anhand der entsprechenden Artikel unseres Hilfecenters: focusritepro.zendesk.com/hc/categories/360000105489-Compatibility Informationen zur Kompatibilität mit künftigen Betriebssystemversionen finden fortlaufend in unserem Hilfecenter unter folgender Adresse: focusritepro.zendesk.com...
- Seite 6 RedNet PCIeNX Bedienungsanleitung Hardware-Eigenschaften 1. Net P-Status-LED Mehrfarbige LED. Leuchtet im Umgeschalteten oder im Redundant-Modus: • Grün (durchgehend) – Primärer Link aktiv (DHCP) • Blau (durchgehend) – Primärer Link aktiv (statische IP) • Aus – Keine Netzwerkverbindung 2. Sync-P-Status-LED Mehrfarbige LED. Leuchtet im Umgeschalteten oder im Redundant-Modus: •...
- Seite 7 RedNet PCIeNX Bedienungsanleitung 6. Primärer Netzwerkport RJ45-Anschluss für das Dante-Netzwerk. Zum Verbinden der Karte mit dem Ethernet- Netzwerkschalter bitte geschirmte Netzwerkkabel der Kategorie 5e oder besser verwenden. Neben beiden Netzwerkanschlüssen befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung und Netzwerkaktivität anzuzeigen.
- Seite 8 RedNet PCIeNX Bedienungsanleitung RedNet PCIeNX Installation Hardware-Installation Bevor du mit der Installation der RedNet PCIeNX Karte beginnst, musst du zunächst deinen Computer ausschalten und vom Netz trennen. Hot-Plugging wird NICHT unterstützt. Lass den Computer abkühlen, bevor du mit der Installation beginnst.
- Seite 9 RedNet PCIeNX Bedienungsanleitung Software-Installation Die gesamte für ein RedNet-System nötige Software kannst du nach der Registrierung deines RedNet PCIeNX von der Focusrite-Website herunterladen: focusrite.com/register. Du kannst RedNet-Funktionen von RedNet Control aus steuern und das Routing in Dante Controller definieren. Audinate Dante Controller Um Dante Controller herunterzuladen, gehen Sie zu: audinate.com.
- Seite 10 Wir empfehlen, alle Ethernet-Verbindungen in einem Dante-System über CAT-6-STP-Kabel herzustellen. Anmerkung Der RedNet PCIeNX enthält einen „virtuellen“ Ethernet-Port, um die Weiterleitung von Steuerdaten an entfernte RedNet-Ein- und ‑Ausgabegeräte zu ermöglichen. Es ist daher nicht erforderlich, weitere Netzwerk-Ports des Computers mit dem Dante-Netzwerk zu verbinden.
- Seite 11 Ein solcher redundanter Aufbau wird häufig bei Live-Konzerten und im Rundfunk verwendet. Ein redundantes Netzwerk erfordert mindestens zwei Netzwerkschalter: • Verbinde den primären Port der RedNet PCIeNX Karte mit dem primären Netzwerkschalter • Verbinde den sekundären Port der RedNet PCIeNX Karte mit dem sekundären Netzwerkschalter •...
- Seite 12 Mit deiner DAW kannst du auswählen, welcher RedNet-Audiokanal die einzelnen Spuren jeweils speist. Weitere Informationen dazu entnimm bitte der Anleitung oder den Hilfedateien deiner DAW. Dein DAW erkennt die RedNet PCIeNX Karte und fügt sie der Liste der verfügbaren Audioquellen hinzu. Wähl PCIeNX (macOS) oder Focusrite Thunderbolt ASIO (Windows).
- Seite 13 „-“-Symbol neben dem jeweiligen Gerätenamen klickst. Einige Geräte verfügen möglicherweise nur über Ein- oder Ausgänge. Die RedNet PCIeNX Karte erscheint als Gerät mit Dante-Sendern und Dante-Empfängern, da sie sowohl über Ein- als auch Ausgänge verfügt. • Um eine Audioverbindung (ein sogenanntes Abonnement) zu erstellen, klick auf den entsprechenden Kreuzungspunkt zwischen der RedNet PCIeNX Karte und deinem anderen Dante-Eingangs- bzw.
- Seite 14 RedNet PCIeNX Bedienungsanleitung Anhang A. Steckerbelegungen Netzwerk Gilt für: • Primär, Sekundär Anschlusstyp: • RJ-45-Buchse Spitze (Pin) Cat 5/6 Kern Weiß und Orange orange Weiß und Grün Blue Weiß und Blau Grün Weiß und Braun Braun...
- Seite 15 Die genaue Latenz eines bestimmten Systems wird von mehreren Faktoren bestimmt, etwa der Signalbearbeitungsgeschwindigkeit des Computers, der Zahl der Schalter im Netzwerk, der Marke und dem Modell des verwendeten Schalters sowie der Netzwerktopologie. Wenn du Dante Virtual Soundcard statt der RedNet PCIeNX Karte verwendest, benötigt der Computer zusätzliche Signalbearbeitungszeit.
- Seite 16 RedNet PCIeNX Bedienungsanleitung Leistung und Spezifikationen RedNet PCIeNX Karte Kompatibilität Ein PCIe-Steckplatz voller Höhe, halber Länge, 4x bis 16x Lane, der PCIe 2.1 unterstützt Netzwerkverbindung 2 x RJ45, primär und sekundär Netzwerkschnittstelle Gigabit-Ethernet (1.000 Mbit/s). Größe Volle Höhe, halbe Breite Vorderseite 2 x Aktivitäts-LED (primär/sekundär)
- Seite 17 Kaufbeleg nicht direkt vorlegen kannst, solltest du dich an den Händler wenden, bei dem du das Produkt gekauft hast, und dort versuchen, einen Kaufbeleg zu erhalten. Bitte beachten Sie, dass beim Kauf eines Focusrite-Produkts außerhalb des Landes, in dem sich Ihr Wohn- oder Geschäftssitz befindet, nicht berechtigt sind, die eingeschränkte Garantie bei einem örtlichen Focusrite- Vertriebspartner in Anspruch zu nehmen.
- Seite 18 RedNet PCIeNX Bedienungsanleitung Problemlösung Für den Fall, dass Probleme mit deinem RedNet PCIeNXauftauchen, empfehlen wir, unser Support-Hilfecenter auf focusritepro.zendesk.comzu besuchen...
- Seite 19 RedNet PCIeNX Bedienungsanleitung Credits Focusrite möchte den folgenden RedNet PCIeNX-Teammitgliedern für ihre harte Arbeit bei der Bereitstellung dieses Produkts danken: Adam Bassom, Adrien Fauconnet, Alex Davis, Alex Wood, Agata Schweizer, Ben Allim, Ben Bates, Cameron Stevenson, Daniel Johnson, Dan Stephens, Dave Curtis, Ed Fry, Ed Reason, Gagan Mudhar, Hannah Williams,...
