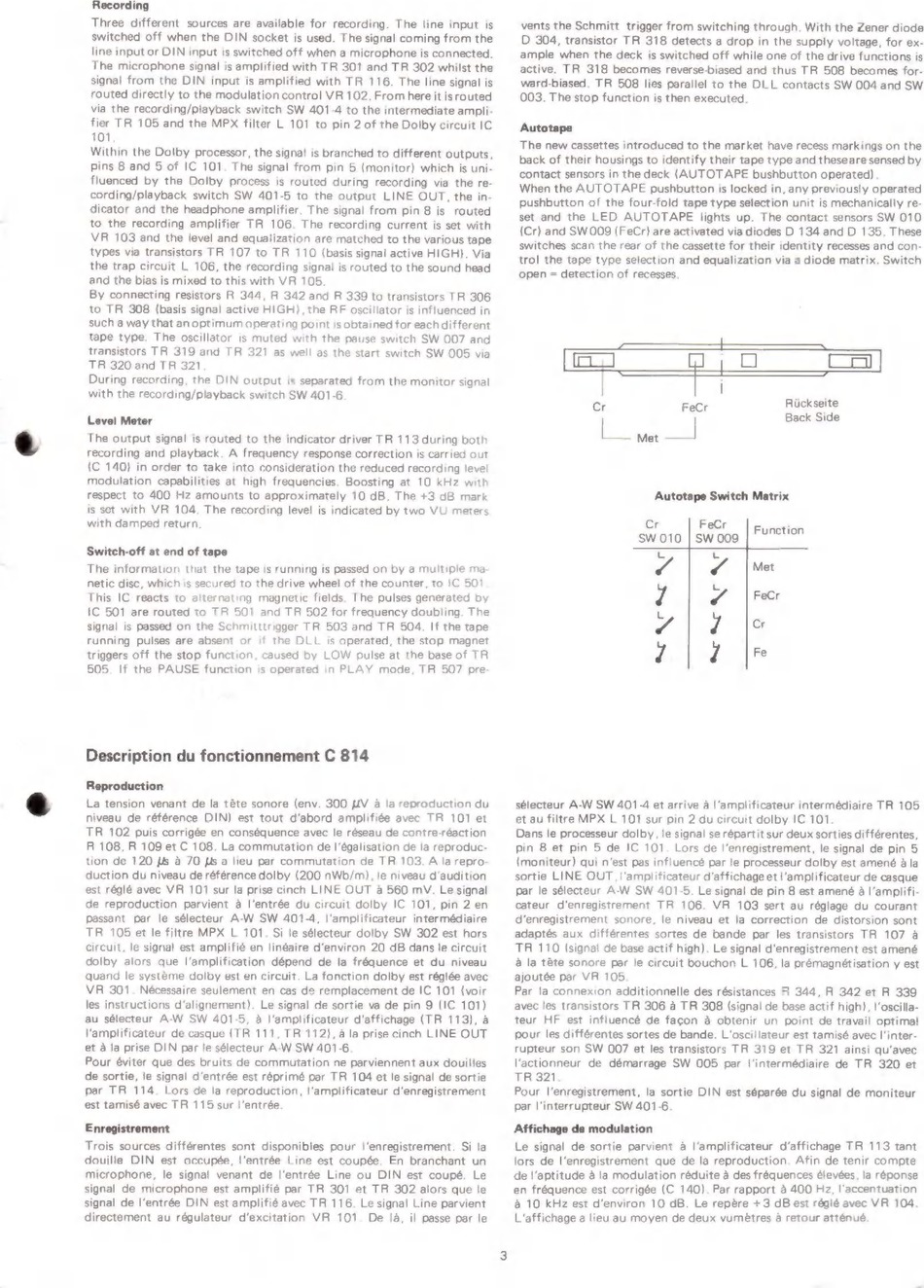

Dual C 814 Serviceanleitung Seite 3

Recording
Level Meter
Switch-off at end of tape
The information that the tape is running is passed on by a multiple ma-
netic disc, which is secured to the drive wheel of the counter, to IC 501
This IC reacts to alternating magnetic fields. The pulses generated by
IC 501 are routed to TR 501 and TR 502 for frequency doubling. The
signal is passed on the Schmitttrigger TR 503 and TR 504. Ifthe tape
running pulses are absent or if the DLL is operated, the stop magnet
triggers off the stop function, caused by LOW pulse at the base of TR
505. If the PAUSE function is operated in PLAY mode, TR 507 pre-
Description du fonctionnement C 814
Reproduction
La tension venant de la téte sonore (env. 300 UV à la reproduction du
niveau de référence DIN) est tout d'abord amplifiée avec TR 101 et
TR 102 puis corrigée en conséquence avec le réseau de contre-réaction
R 108, R 109 et C 108. La commutation de l'égalisation de la reproduc-
tion de 120 4s à 70 Us a lieu par commutation de TR 103. A la repro-
duction du niveau de référence dolby (200 nWb/m), le niveau d'audition
est réglé avec VR 101 sur la prise cinch LINE OUT à 560 mV. Le signal
de reproduction parvient à l'entrée du circuit dolby IC 101, pin 2 en
passant par le sélecteur A-W SW 401-4, l'amplificateur intermédiaire
TR 105 et le filtre MPX L 101. Si le sélecteur dolby SW 302 est hors
circuit, le signal est amplifié en linéaire d'environ 20 dB dans le circuit
dolby alors que l'amplification dépend de la fréquence et du niveau
quand le système dolby est en circuit. La fonction dolby est réglée avec
VR 301. Nécessaire seulement en cas de remplacement de IC 101 (voir
les instructions d'alignement). Le signal de sortie va de pin 9 (IC 101)
au selecteur A-W SW 401-5, à l'amplificateur d'affichage (TR 113), à
l'amplificateur de casque (TR 111, TR 112), à la prise cinch LINE OUT
et à la prise DIN par le sélecteur A-W SW 401-6
Enregistrement
Autotape
When the AUTOTAPE pushbutton is locked in, any previously operated
pushbutton of the four-fold tape type selection unit is mechanically re-
set and the LED AUTOTAPE lights up. The contact sensors SW 010
(Сг) and SW009 (FeCr) are activated via diodes D 134 and D 135. These
Switches scan the rear of the cassette for their identity recesses and con-
trol the tape type selection and equalization via a diode matrix. Switch
open - detection of recesses.
І
| |
FeCr
Lui]
Rückseite
Back Side
Autotape Switch Matrix
Cr
sw ото | sw 009 Function
Affichage de modulation
