1-
...rp
I
3
4
A.
I
--6
©
1

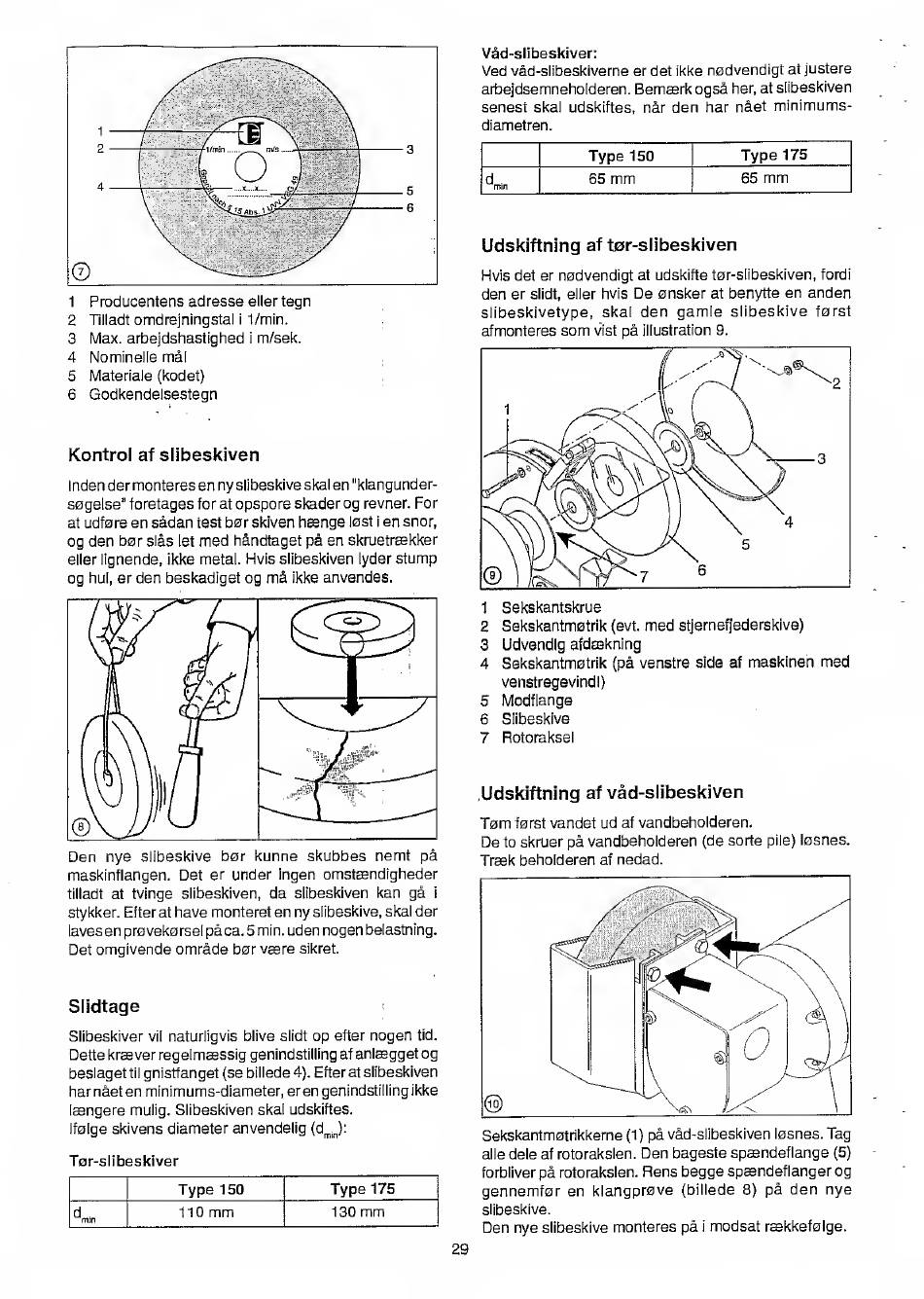

Producentens adresse eiler tegn
2 Tiliadt omdrejningstal i 1/min.
3 Max. arbejdshastighed i m/sek.
4 Nominelle mal
5 Material© (kodet)
6 Godkendelsestegn
Kontrol af slibeskiven
Inden der monteres en ny slibeskive skal en "klangunder-
segelse" foretages for at opspore skader og revner. For
at udfore en sadan test bar skiven hsnge lost i en snor,
og den bor slas let med h&ndtaget pa en skruetrsekker
elier iignende, ikke metal. Hvis slibeskiven lyder stump
og hul, er den beskadiget og m& ikke anvendes.
Den nye slibeskive bor kunne skubbes nemt pa
maskinflangen. Det er under ingen omstsendigheder
tiiladt at tvinge slibeskiven, da slibeskiven kan ga i
sty kker. Efter at have monteret en ny slibeskive, skal der
laves en proveko rsel paca. 5 min. uden nogen belastning.
Det omgivende omrade bar vsere sikret.
Slidtage
Slibeskiver vil naturligvis blive slidt op after nogen tid.
Dette krsever regelmsessig genindstilling af anisegget og
beslaget til gnistfanget (se blllede 4). Efter at slibeskiven
harnaetenminimums-diameter, eren genindstilling ikke
leengere mulig. Slibeskiven skal udskiftes.
Ifolge skivens diameter anvendelig (d^J:
Tor-slibeskiver
Type 150
Type 175
d . min
110 mm
130 mm
VSd-slibeskiver:
Ved vad-slibeskiverne er det ikke nodvendigt at justere
arbejdsemneholderen. Bemserk ogsa her, at slibeskiven
senest skal udskiftes, nar den har naet minimums-
diametren.
Type 150
Type 175
d . mm
65 mm
65 mm
Udskiftning af tor-slibeskiven
Hvis det er nodvendigt at udskifte tor-slibeskiven, fordi
den er slidt, eiler hvis De onsker at benytte en anden
slibeskivetype, skal den gamle slibeskive forst
afmonteres som vist pa illustration 9.
1
Sekskantskrue
2 Sekskantmatrik (evt. med stjernefjederskive)
3 Udvendig afdaskning
4 Sekskantmatrik (p^ venstre side af maskinen med
venstregevindl)
5 Modflange
6 Siibeskive
7 Rotoraksel
Udskiftning af vad-slibeskiven
Tam farst vandet ud af vandbeholderen.
De to skruer pa vandbeholderen (de sorte pile) lasnes.
Tr®k beholderen af nedad.
Sekskantmatrikkerne (1) pa vad-slibeskiven lasnes. Tag
alle dele af rotorakslen. Den bageste spaendeflange (5)
forbliver pa rotorakslen. Pens begge spsendefianger og
gennemfor en klangprave (billede 8) pa den nye
slibeskive.
Den nye slibeskive monteres pa i modsat r$kkefalge.
29
