hager TYB708D Applikationsbeschreibung
Universalschnittstelle 8fach komfort
Verwandte Anleitungen für hager TYB708D
Inhaltszusammenfassung für hager TYB708D

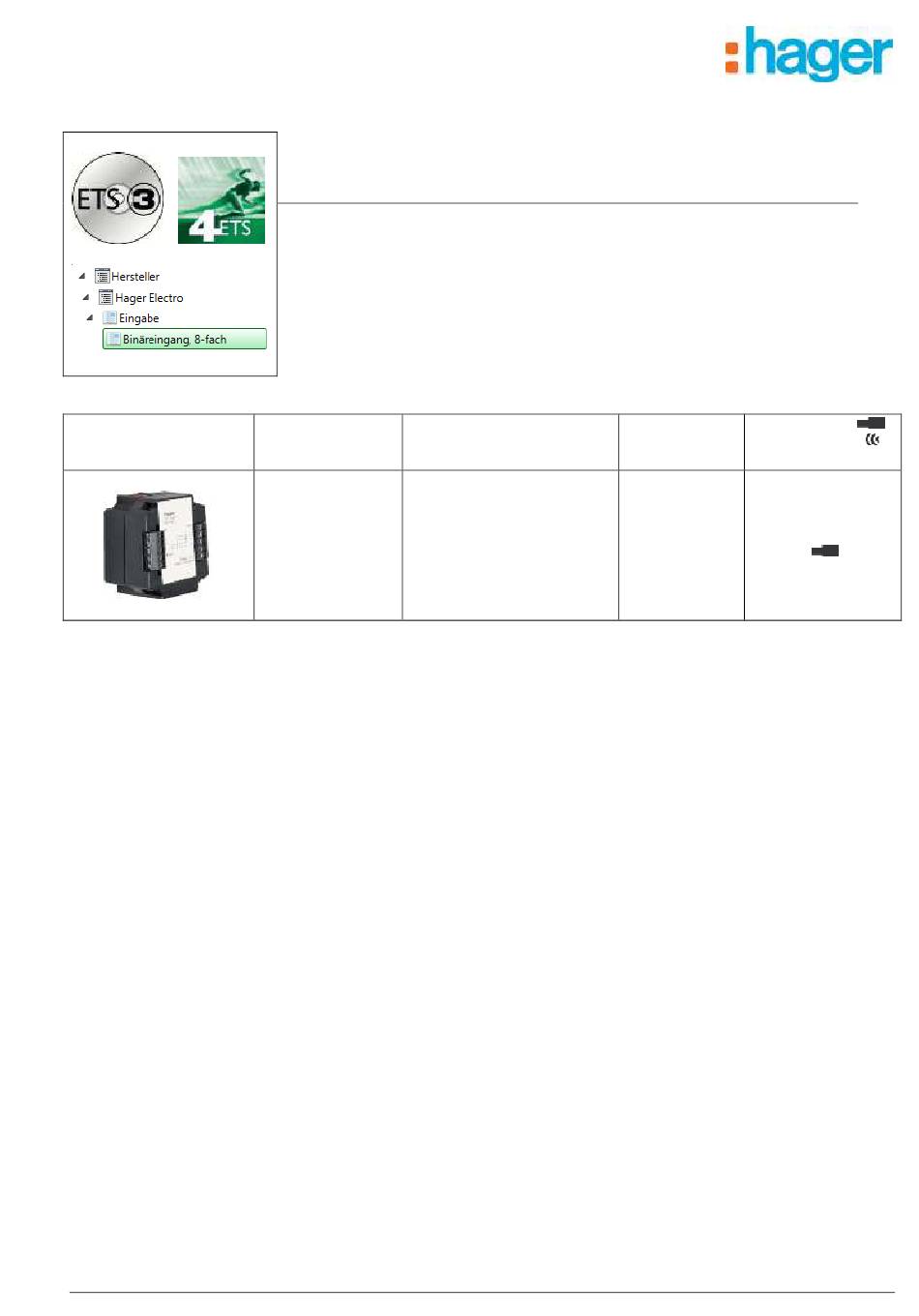

- Seite 1 Applikationsbeschreibung Universalschnittstelle 8fach komfort Elektrische / mechanische Eigenschaften: siehe Produktbeschreibungen Bestellnummer Produktbezeichnung Ref. TP-Produkt Funk Produkte Anwendungs software TYB708D Universalschnittstelle STYB708A 8fach komfort STYB708B TYB708D 6LE001778A...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis FUNKTIONSBESCHREIBUNG: ......................... 3 TECHNISCHE DATEN ..........................3 APPLIKATION ............................5 FUNKTIONSSCHALTBILD ........................9 PARAMETERBILD ........................... 11 FUNKTIONSBESCHREIBUNG ........................ 16 PARAMETER ............................19 TYB708D 6LE001778A... -
Seite 3: Funktionsbeschreibung
Mindestabstände: keine Befestigungsart: z. B. einlegen in tiefe UP-Dose ( 60 mm x 60 mm) Versorgung KNX Spannung: 24 V DC (+6 V / -4 V) Leistungsaufnahme: typ. 150 mW Anschluss: 2 x 5 polige Schraubklemmleiste Versorgung extern TYB708D 6LE001778A... - Seite 4 Taster anschließen. Auf Bezugspotenziale der Ein- und Ausgänge achten! Bemerkungen zur Hardware Zur Vermeidung von störenden EMV-Einstrahlungen sollten die Leitungen der Eingänge nicht parallel zu netzführenden Leitungen verlegt werden. Der Anschluss von 230 V-Signalen an den Eingängen ist nicht zulässig. TYB708D 6LE001778A...
-
Seite 5: Applikation
8-11 Wertgeber 1 Byte 1 Byte S, K, Ü Funktion: Zwangsführung (für alle 4 Eingänge *) Objekt Funktion Name Flag Eingang 1 – Eingang 4 Zwangsführung 2 Bit S, K, Ü Ausgang 1 – Ausgang 4 Schalten 1 Bit S, K TYB708D 6LE001778A... - Seite 6 Ausgang 1 – Ausgang 4 Schalten 1 Bit S, K * Die Funktionen Schalten, Dimmen, Jalousie, Wertgeber, Zwangsführung und Steuerung können je Eingang separat ausgewählt werden. Dementsprechend ändern sich auch die Namen der Kommunikationsobjekte und die Objekttabelle (dynamische Objektstruktur). TYB708D 6LE001778A...
-
Seite 7: Eingänge Styb708B
Funktion Name Flag Umschalten Bedienebene 1 Bit S, K, Ü * Die Funktionen Schalten, Dimmen, Jalousie, Wertgeber, Zwangsführung und Steuerung können je Eingang ausgewählt werden. Dementsprechend ändern sich auch die Namen der Kommunikationsobjekte und die Objekttabelle (dynamische Objektstruktur). TYB708D 6LE001778A... - Seite 8 - Wertverstellung über langen "Tastendruck" möglich Funktion Zwangsführung - Befehl bei steigender und fallender Flanke einstellbar (vgl. Funktionsbeschreibung zur Zwangsführung) Funktion Steuerung - Reaktion bzw. Befehl bei steigender und fallender Flanke einstellbar (vgl. Funktionsbeschreibung zur Steuerung) TYB708D 6LE001778A...
-
Seite 9: Funktionsschaltbild
Funktion Jalousie (z.B. für Eingang 3): - Zeit zwischen - AUF Kurz- und - AB Langzeitbetrieb (Basis / Faktor) Kurzzeitbetrieb Objekt 2 - Basis Eingang 3 Tasten- Signal- - Faktor Jalousie funktion auswertung Lamellen- Langzeitbetrieb verstellzeit Objekt 10 TYB708D 6LE001778A... - Seite 10 Ausgang (z. B. für Ausgang 1 nur bei der Applikation "4 Eingänge 4 Ausgänge, 8 Ausgänge STYB708A": - LED immer AUS - LED immer EIN - JA - Statusanzeige - NEIN - invert. Statusanzeige Funktion der Bei Statusanzeige Ausgang 1 Ausgang 1 Objekt 0 Status-LED blinken ? TYB708D 6LE001778A...
-
Seite 11: Parameterbild
Zeit zw. Schalten und Dimmen Faktor (VZ) Telegrammwiederholung? (VZ) Zeit zwischen zwei Telegrammen (VZ) Stoptelegramm senden? (VZ) Jalousie Tastenfunktion Zeit zw. Kurz- und Langzeitbetrieb Basis (VZ) Zeit zw. Kurz- und Langzeitbetrieb Faktor (VZ) Lamellenverstellzeit Basis (VZ) Lamellenverstellzeit Faktor (VZ) VZ = Voller Zugriff TYB708D 6LE001778A... - Seite 12 Befehl bei fallender Flanke Steuerung Senden bei steigender Flanke Befehl bei steigender Flanke Senden bei fallender Flanke Befehl bei fallender Flanke Eingang 2 Eingang 3 Eingang 4 Eingang 5 siehe Eingang 1 Eingang 6 Eingang 7 Eingang 8 TYB708D 6LE001778A...
- Seite 13 Eingang 2, 4, 6, 8 wie Eingang (1...8) Umschaltverhalten Zeitraum Basis Zeitraum Faktor (3...255) Umschaltung Ebene Wert für Bedienebenen abhängig von Parameter Umschaltcode 2. Bedienebene "Bedienebenen" auf der Karteikarte "Allgemein" 1. Betätigung 2. Betätigung 3. Betätigung 4. Betätigung TYB708D 6LE001778A...
- Seite 14 Zeit zw. Schalten und Dimmen Faktor (VZ) Telegrammwiederholung? (VZ) Zeit zwischen zwei Telegrammen (VZ) Stoptelegramm senden? (VZ) Jalousie Tastenfunktion Zeit zw. Kurz- und Langzeitbetrieb Basis (VZ) Zeit zw. Kurz- und Langzeitbetrieb Faktor (VZ) Lamellenverstellzeit Basis (VZ) Lamellenverstellzeit Faktor (VZ) VZ = Voller Zugriff TYB708D 6LE001778A...
- Seite 15 Ausgang 2 Ausgang 3 Ausgang 4 siehe Ausgang 1 Ausgang 5 abhängig vom Parameter "Applikation" auf der Karteikarte "Allgemein" Ausgang 6 Hinweis: Die Durchnummerierung der Ausgänge variiert in Abhängigkeit Ausgang 7 der o. g. Parametereinstellung! (Vgl. Anschlussbilder) Ausgang 8 TYB708D 6LE001778A...
-
Seite 16: Funktionsbeschreibung
Bei Busspannungsausfall bzw. –wiederkehr oder bei einem Bus-Reset wird jedoch wieder der durch die ETS programmierte Wert übernommen und somit der durch die Verstellung eingestellte Wert überschrieben. Tastenfunktion Wertebereich Schrittweiten Lichtszenen ohne / mit Speicherfkt. 1...8 Keine Wertänderung über langen Tastendruck möglich! Wertgeber 1 Byte 0...255 1...10 TYB708D 6LE001778A... - Seite 17 Ist der Parameter "Umschaltverhalten" auf "Umschalten auf Ebene 2 für einen Zeitraum" parametriert, so schaltet eine aktivierte Bedienebene 2 sich automatisch nach einer eingestellten Zeit auf Bedienebene 1 zurück. Neben der manuellen Bedienebenenumschaltung kann auch über das Objekt 16 umgeschaltet werden (siehe Objektbeschreibung). TYB708D 6LE001778A...
- Seite 18 Wert des Schaltobjekts Hierbei gibt Bit 1 des Zwangsführungsobjekts die Zwangsführung frei und Bit 0 legt den aufzuzwingenden Schaltzustand fest. Bei inaktiver Zwangsführung (Bit 1 = 0) ist Bit 0 bedeutungslos und der Schaltkanal wird durch das Schaltobjekt gesteuert. TYB708D 6LE001778A...
-
Seite 19: Parameter
Das zyklische Senden kann zusätzlich über das Schaltobjekt starten? NEIN Schaltobjekt gestartet werden. Zyklisches Senden über Das zyklische Senden kann zusätzlich über das Schaltobjekt unterbrechen? NEIN Schaltobjekt beendet werden (Nur bei "Senden bei EIN" oder "Senden bei AUS" möglich). TYB708D 6LE001778A... - Seite 20 Bei kurzer Betätigung des Eingangs wird ein Voreinstellung: Tasten 1, 3, 5, 7 STEP-Telegramm (AUF), bei langem Tastendruck ein MOVE-Telegramm (hoch) ausgelöst. Bei kurzer Betätigung des Eingangs wird ein Voreinstellung: Tasten 2, 4, 6, 8 STEP-Telegramm (AB), bei langem Tastendruck ein MOVE-Telegramm (runter) ausgelöst. TYB708D 6LE001778A...
- Seite 21 MOVE gesendet und die Zeit T2 wird gestartet. Wenn dann innerhalb von T2 wieder losgelassen (Schließer) bzw. gedrückt (Öffner) wird, wird ein STEP gesendet. Diese Funktion wird zur Lamellenverstellung bei Jalousien benutzt. T2 sollte der Zeit einer 180° Lamellendrehung entsprechen. TYB708D 6LE001778A...
- Seite 22 UM: Zwangsf. EIN, Aktor EIN / Zwangsf. AUS UM: Zwangsf. EIN, Aktor AUS / Zwangsf. AUS Taste 1: Funktion "Steuerung" parametriert Senden bei steigender Legt fest, ob bei Betätigung einer Taste Flanke ? NEIN (Schließer) am Eingang ein Steuerungsbefehl gesendet werden soll. TYB708D 6LE001778A...
- Seite 23 1. Bedienebene erfolgt über eine Zeitfunktion (Zeitraum). Zeitraum Basis 300 ms, 500 ms Zeitraum, nach dem eine Umschaltung von der 1 s, 5 s 2. Bedienebene in die 1. Bedienebene erfolgt. 1 min, 5 min, 60 min Zeitraum = Basis Faktor TYB708D 6LE001778A...
- Seite 24 Die Ausgänge 5 – 8 sind nur bei der Applikation "4 Eingänge 4 Ausgänge, 8 Ausgänge STYB708A" und der Parametrierung "Applikation = 8 Ausgänge" vorhanden! Die Karte "Bedienebene" ist nur bei der Applikation "8 Eingänge STYB708B" vorhanden! Die Karte "Umschaltcode 2. Bedienebene" ist nur bei der Applikation "8 Eingänge STYB708B" vorhanden! TYB708D 6LE001778A...
- Seite 25 Wenn eine zweite Bedienebene parametriert ist, werden auch Eingänge mit den Funktionen "Schalten / Toggeln", "Zwangsführung", "Lichtszenennebenstelle ohne Speicherfunktion" und "Steuerung" bei Busspannungswiederkehr nur ausgewertet, wenn ausschließlich ein Eingang geschlossen ist. Sind mehrere Eingänge mit diesen Funktionen geschlossen zeigt die Universalschnittstelle auch hier keine Funktion. TYB708D 6LE001778A...
