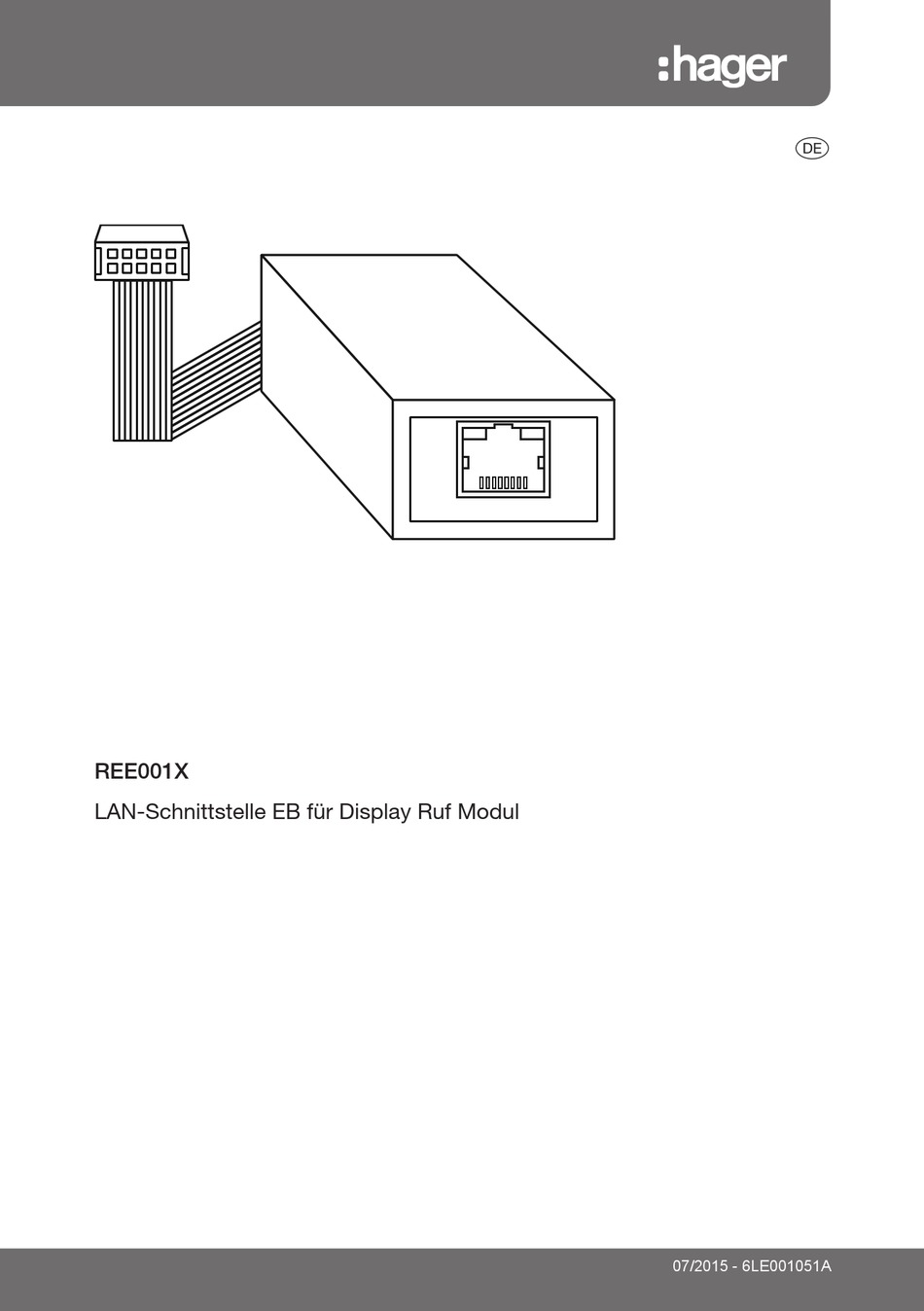

  • Seite 1 REE001X LAN-Schnittstelle EB für Display Ruf Modul 07/2015 - 6LE001051A...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Sicherheitshinweise ..................3 2 Beschreibung....................4 3 Installation ...................... 4 4 Konfiguration ....................5 5 Einrichtung der DCTERM-Software.............. 12 6 Applikations-Beispiel..................13 7 Technische Daten ..................15...
  • Seite 3: Lan-Schnittstelle Eb Für Display Ruf Modul

    LAN-Schnittstelle EB für Display Ruf Modul REE001X Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektro- fachkraft erfolgen. Dabei sind die geltenden Unfallverhütungsvorschrif- ten des jeweiligen Landes zu beachten. Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen.
  • Seite 4: Beschreibung

    Vollduplex Grün Grün 3 Installation z Zum Anschluss der LAN-Schnittstelle REE001X an das Display Ruf Modul REN703X trennen Sie zuvor das REN703X von der Spannungsversor- gung. z Öffnen Sie die Klappe auf der Rückseite des REN703X und stecken Sie den Anschluss-Stecker des Interfaces ein.
  • Seite 5: Konfiguration

    XPort-Schnittstelle. Weitergehende Informationen zum XPort fi nden Sie unter: www.lantronix.com Software Installation Die Konfi guration des REE001X erfolgt mit der Software „DeviceInstaller“. Die- se Software befi ndet sich auf der beigefügten CD im Verzeichnis „\DCI-256\ XPort_DeviceInstaller_4.x.x.x“ . z Starten Sie zur Installation das Programm „Setup.exe“.
  • Seite 6 z Wählen Sie im darauffolgenden Dialog: z Tragen Sie die IP-Adresse ein.
  • Seite 7 z Betätigen Sie im nächsten Dialog den Button Web-Konfi guration z Um weitere Einstellungen vorzunehmen, führen Sie einen Doppelklick auf den angezeigten XPort aus. z Wählen Sie anschließend das Register aus und betä- tigen Sie den grünen Button z Bei der Benutzer- und Kennwort-Abfrage be tätigen Sie nur den Button...
  • Seite 8 z Wählen Sie links im Menü aus. Hier können Sie, falls nötig, die IP-Adresse und die Subnet-Maske anpas- sen. z Klicken Sie abschließend auf den Button z Wählen Sie im Menü aus. Hier können Sie unter ein 4-stelliges Kennwort zur Sicherung der Web- und der Telnet-Konfiguration vergeben.
  • Seite 9 Das Feld Benutzername bleibt dabei leer. z Belassen Sie bitte alle anderen Einstellungen auf den voreingestellten Werten. z Klicken Sie abschließend auf den Button z Wählen Sie im Menü aus. Im Auslieferungszustand der LAN-Schnittstelle sind die erforderlichen Parameter zur Kommu nikation mit dem Display Ruf Modul bereits vorein- gestellt.
  • Seite 10 z Überprüfen Sie bitte ebenfalls die Einstellungen im Menü C z Wählen Sie im Menü aus. Die Datenübertragung zum Display Ruf Modul erfolgt über das TCP/IP Protokoll. Standardmäßig ist hierfür Port 10001 eingestellt. Wir empfehlen, die Da- tenübertragung durch ein Passwort abzusichern. z Aktivieren Sie hierfür bitte und tragen Sie ein Pass- wort ein.
  • Seite 11 z Wählen Sie abschließend auf der linken Seite Das Interface wird nun neu gestartet und die Einstellungen werden über- nommen.
  • Seite 12: Einrichtung Der Dcterm-Software

    5 Einrichtung der DCTERM-Software Die PC-Software DCTERM dient zur Verwaltung der Bewohnerdaten sowie zur Konfiguration des Display Ruf Moduls REN703X. Bei Verwendung der LAN-Schnittstelle REE001X muss eine entsprechende TCP/IP-Verbindung eingerichtet werden. Informationen zur Installation der Software finden Sie in der Bedienungsanleitung des REN703X.
  • Seite 13: Applikations-Beispiel

    6 Applikations-Beispiel Das Applikations-Beispiel auf der nächsten Seite zeigt eine Anlage mit mehre- ren Display Ruf Modulen und deren Fernwartung über das Internet. Das Schema soll lediglich die grundlegende Funktionsweise verdeutlichen. Beschreibung Bei normalen DSL-Internet-Zugängen erhält man vom Internet Service Provi- der keine feste, sondern eine dynamische IP-Adresse zugeteilt.
  • Seite 14 Hausverwaltung Dynamic DNS Service Provider myhome.dyndns.org = ??? Client dyndns.org IP:62.226.xxx.xxx Internet Service Provider Internet IP: 62.226.xxx.xxx myhome.dyndns.org Dynamische Eingang Port 62.226.xxx.xxx 10001 IP-Adresse 62.226.xxx.xxx 10002 62.226.xxx.xxx 10003 myhome.dyndns.org = IP: 62.226.xxx.xxx DSL Modem Router mit DDNS Unterstützung Routing-Tabelle Port IP-Adresse Eingang 192.168.0.10...
  • Seite 15: Technische Daten

    7 Technische Daten Spannungsversorgung: über REN703X Verbindungskabel zum REN703X: ca. 50 cm Netzwerk: RJ45 10/100 Mbit auto-sensing Konfiguration: Web-Manager/Telnet Temperaturbereich: -20 bis +70 °C Maße (B x H x T): 70 x 24 x 38 mm...
  • Seite 16 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm 07/2015 - 6LE001051A www.hager.com...
