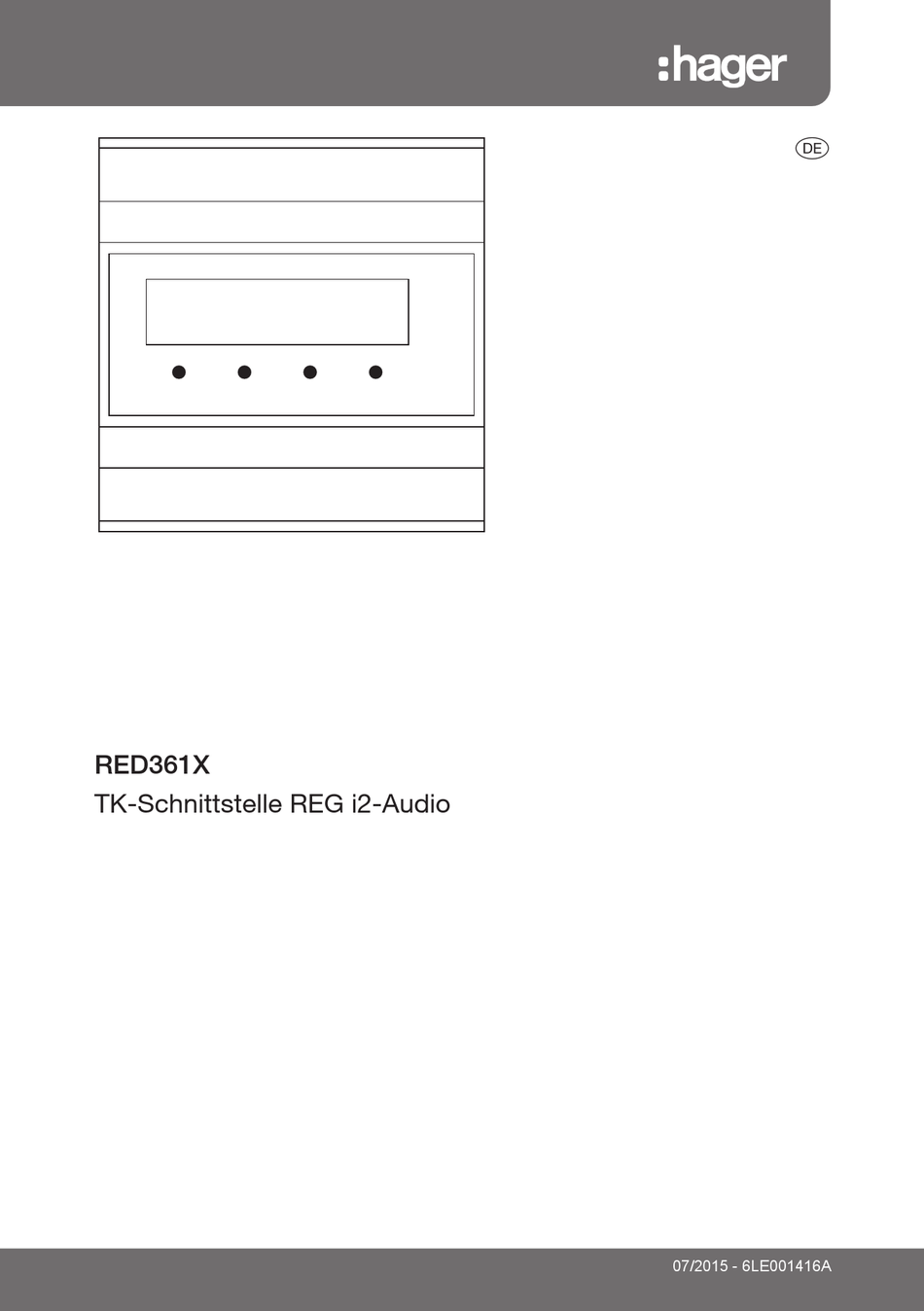

- Seite 1 RED361X TK-Schnittstelle REG i2-Audio 07/2015 - 6LE001416A...
- Seite 2 Inhalt 1 Allgemeines .......................... 3 2 Planung ..........................3 3 Montage..........................3 4 Lieferumfang......................... 4 5 Beschreibung........................4 6 Hinweise zur Telefonanlage ....................5 7 Installationsbeispiel 2Draht-Bussystem ................6 8 Konfigurationen über das Display..................8 9 Werkseinstellungen ......................9 10 Konfigurationsbeispiel ...................... 10 11 Display-Menü...
- Seite 3 Displayanzeige und PC-Software in Deutsch und Englisch. 2 Planung Bei der Planung einer Bus Anlage mit dem RED361X ist zu berücksichtigen, dass das Gerät den Bus wie zwei Innenstationen belastet. Weitere Infor- mationen zur Planung von Bus Anlagen finden Sie im entsprechenden Sys- tem-Handbuch.
- Seite 4 Elektroverteiler nicht möglich, empfehlen wir die Verwendung eines separaten Miniverteilers (z. B. Hager GD106N). 4 Lieferumfang Bevor Sie mit der Inbetriebnahme beginnen, vergewissern Sie sich, dass Ihre Lieferung vollständig ist: TK-Schnittstelle REG, Handbuch, CD-ROM, USB-Kabel, Western-Kabel, TAE-Adapter 5 Beschreibung (11)
- Seite 5 Die Nebenstelle muss als Telefon programmiert sein – nicht als Tür- sprechstelle, FAX, AB etc.! z Testen Sie mit Hilfe eines analogen Telefons, an dem für das RED361X vorgesehenen Anschluss, welche Rufnummer zu wählen ist, damit das gewünschte Zieltelefon läuten.
- Seite 6 7 Installationsbeispiel 2Draht-Bussystem Termi- Etagen- Teilnehmeradresse 1 nator taster Gruppenadresse 0 Telefon- anlage Beispiel 1: Anschluss über AUDIO-Auskoppler a/b-Schnittstelle (i2-Audio) Zeichnungsnummer: T a/b Telefon- anlage Beispiel 2: Anschluss über Bus Strangversorgung a/b-Schnittstelle (i2-Audio) Zeichnungsnummer: T a/b 230V~PE 12V~ 230V~ Türöffner 12 V~ optional = verseiltes Adernpaar...
- Seite 7 B. REA512X ..............Innenstation VIDEO RED361X .................. TK-Schnittstelle RED311X oder RED321X ............ AUDIO-Auskoppler RED361X .................. TK-Schnittstelle RED011X ............... Bus Strangversorgung ST320 ..............Sicherheitstrafo 230V/12V Türadresse „0“ (Einstellung z. B. REQ512X ............... Türstation VIDEO...
- Seite 8 : Blättern durch die Menüpunkte oder Ändern der aktuellen Einstellung : Rücksprung zum vorhergehenden Menüpunkt oder Löschen der letz- ten Ziffer bei der Rufnummerneingabe Um Änderungen vornehmen zu können, muss sich das Gerät im Ruhe- zustand befinden: RED361X Ready Durch Drücken der Tasten oder OK gelangen sie zum Hauptmenü.
- Seite 9 9 Werkseinstellungen Im Auslieferzustand sind folgende Einstellungen und Funktionen des Haupt- menüs aktiv: Englisch Language/Sprache: Keine Rufziele: Einstellungen - Türruf: Aktiviert Ansage aktiviert; Rufdauer 60 Sek; Sprechdauer 180 Sek; Tuer-Filter deaktiviert; Lautstärke Hören = 15, Sprechen = 15 Einstellungen - Etagenruf: Aktiviert Ansage aktiviert;...
- Seite 10 Rufnummer 2 keine Rufnummer 2 eingegeben werden. Betätigen Sie einfach die Taste OK. Das RED361X wählt nun bei Betätigung des Klingeltasters die Zielrufnummer 22 an. Nach Abheben des Zieltelefons und Betätigen der Zifferntaste 1 besteht die Sprechverbindung (siehe Bedienung (Beispiele)).
- Seite 11 Sonderfunktionen: R = Flash-Funktion P = Wahlpause 1 Sek Wird bei aktivierter Bus Adresse keine Zielrufnummer eingetragen, spei- chert das RED361X den Türruf trotzdem als „zuletzt rufende Türstation“. Eine Anwahl erfolgt in diesem Fall aber nicht. Ein Kettenruf ohne Zielruf- nummer wird abgebrochen.
- Seite 12 Die Rufdauer bestimmt wie lange der Türruf am Zieltelefon Rufdauer Sekunden: signalisiert werden soll. In dieser Zeit spielt das RED361X die Türrufansage ab und es besteht die Möglichkeit das Türgespräch mittels festgelegter Zifferntaste aufzubauen (siehe Hauptmenue - Funktionen - Verbindung aufbauen).
- Seite 13 11.4 Hauptmenue - Einstellungen - Etagenruf Einstellungen zum Etagenruf. Einstellungen Etagenruf Mit der Aktivierung reagiert die TK-Schnittstelle auf Etagenruf Aktiviert Etagenrufe. Die Rufdauer bestimmt, wie lange der Etagenruf am Ziel- Rufdauer Sekunden: telefon signalisiert wird. In dieser Zeit wird die Etagenrufansage abgespielt. Einstellmöglichkeiten: 15, 30, 60 oder 90 Sekunden.
- Seite 14 Der Kettenruf funktioniert nur bei aktivierten Ansagen für Tür und/oder Internruf. Die Umschaltung der Rufvariante kann auch durch Anwahl des RED361X und Auswahl der entsprechenden Funktion erfolgen (siehe Hauptmenue - Funktionen - Rufvariante). 11.7 Hauptmenue - Einstellungen - Anrufmodus Einstellung des Verhaltens bei Anruf der TK-Schnittstelle...
- Seite 15 11.8 Hauptmenue - Funktionen - Verbindung aufbauen Festlegung des DTMF-Codes für den Verbindungsaufbau. Funktionen Verb. aufbauen Eingabe während der Sprachansage. Mögliche Ziffern: 0–9, *, # Verb. aufbauen DTMF-Code: Werkseinstellung: 1 11.9 Hauptmenue - Funktionen - Verbindung beenden Festlegung des DTMF-Codes um Verbindung zum Been- Funktionen den.
- Seite 16 11.11 Hauptmenue - Funktionen - Lichtrelais Freigabe der Lichtrelais-Steuerfunktion. Funktionen Lichtrelais Aktivierung oder Deaktivierung der Funktion. Lichtrelais Deaktiviert Werkseinstellung: Deaktiviert Anzeige des DTMF-Steuercodes. Der Code ist fest auf 98 Lichtrelais DTMF-Code: eingestellt und kann nicht verändert werden. 11.12 Hauptmenue - Funktionen - Umschaltung Freigabe der Tür- und Kamera-Umschaltung.
- Seite 17 11.14 Hauptmenue - Funktionen - Rufvariante Freigabe zur Umschaltung der Rufvariante über die Funktionen Rufvariante „Funktionsauswahl“ bei Anruf der TK-Schnittstelle über die Telefonanlage. Aktivierung oder Deaktivierung der Umschaltmöglichkeit. Rufvariante Aktiviert Anzeige des DTMF-Steuercodes: 41 = Variante 1, 42 = Variante 2, 43 = Kettenruf Rufvariante DTMF-C.:41/42/43 Der Code kann nicht geändert werden.
- Seite 18 Freigabe der Möglichkeit, eine Verbindung zur zuletzt Tuerauswahl Letzte Tuere rufenden Türstation aufzubauen und den Türöffner anzu- steuern. Dies kann jederzeit während einer Türverbindung oder bei Anwahl des RED361X über die „Funktionsaus- wahl“ erfolgen. Aktivierung oder Deaktivierung der Funktion. Letzte Tuere Aktiviert Anzeige der DTMF-Steuercodes: 80 = Verbindungsaufbau zur letzten rufenden Türstation.
- Seite 19 11.18 Hauptmenue - Ansagen - Lautstaerke Einstellung der Lautstärke der Sprachansagen. Ansagen Ansagen Lautst. Die Lautstärke kann im Bereich von 0–31 eingestellt wer- Ansagen Lautst. Lautstaerke: 15 den. Werkseinstellung: 15 11.19 Hauptmenue - Ansagen - Individuelle Tueransagen Es besteht die Möglichkeit für 8 definierte Türstationen Ansagen Ind.
- Seite 20 11.20 Hauptmenue - System - Environment Scan Mit dem Environment Scan erkennt die TK-Schnittstelle System Environment Scan Zusatzkameras, welche mittels der Funktion „Umschal- tung“ umgeschaltet werden können. Der Start des Enviroment Scan erfolgt durch Drücken der Environment Scan starten? Taste OK. Hierbei werden alle bisherigen Zuordnungen gelöscht und Environment Scan die Kameras neu eingelesen.
- Seite 21 Darüber hinaus kann die Rufnummernliste als csv-Datei exportiert oder impor- tiert werden. RED361X Interface Über diesen Menüpunkt kann die Konfiguration des RED361X ausgelesen oder geschrieben werden. Das Gerät muss hierzu über das USB-Kabel mit dem PC verbunden sein. Darüberhinaus besteht die Möglichkeit die aktuelle Firmware-Version des Gerätes abzufragen.
- Seite 22 Flash-Funktion: Wird keine Zielrufnummer eingetragen, aber die Bus Adresse trotzdem ak- tiviert, speichert das RED361X den Türruf als „zuletzt rufende Türstation“. In diesem Fall besteht die Möglichkeit, durch Anruf des RED361X die Tür- verbindung manuell aufzubauen. PC-Software - Einstellungen Hier lassen sich die Rufarten „Türruf“, „Etagenruf“ und „Internruf“ jeweils getrennt aktivieren oder deaktivieren.
- Seite 23 Bei „Verbindung zur zuletzt rufenden Tür“ wird eine entsprechende Verbindung aufgebaut. Für die letzten beiden Optionen besteht die Möglichkeit, eine PIN-Abfrage zu aktivieren. Ist die PIN-Abfrage aktiv, wird bei einem Anruf am RED361X mittels Sprachansage zur Ein gabe der PIN aufgefordert. PC-Software - Funktionen In diesem Register lassen sich die Funktionen konfigurieren, die mittels MVF/ DTMF-Eingabe vom Zieltelefon aus gesteuert werden können.
- Seite 24 Verbindungsaufbau Festlegung der DTMF-Ziffer, welche bei laufender Sprachansage zum Verbin- dungsaufbau benutzt wird. (Werkseinstellung: 1) Verbindungsende Festlegung der DTMF-Ziffer, welche zum Beenden einer Verbindung benutzt wird. (Werkseinstellung: 0) Türöffner Steuerung Einstellung der Aktivierungsdauer des Türöffners von 1-9 Sekunden. (Werk- seinstellung 3Sek). Festlegung eines 1- oder 2-stelligen DTMF-Codes zur Türöffnung.
- Seite 25 Relais Steuerung Mit dieser Funktion haben Sie die Möglichkeit bis zu 4 Schaltrelais anzusteu- ern. Bitte beachten Sie auch die dort stehenden Hinweise. Stellen Sie hierzu die jeweilige Adresse des Schaltrelais ein (DTMF-Code 91–94). Rufvariante auswählen Durch Aktivierung der Funktion kann die aktuelle Rufvariante (1, 2 oder Kettenruf) umgestellt werden.
- Seite 26 0. Die Türadresse (D–Adr) entspricht dem roten Drehschalter des Tür- lautsprechers bzw. der Einstellung Das Aufrufen der Türauswahl sowie das Ansteuern des entsprechenden Tür- öffners sind nach Anruf am RED361X sowohl über die Funktionsauswahl als auch jederzeit während eines Türgesprächs möglich. PC-Software - Systemansagen Unter Systemansagen haben Sie die Möglichkeit, die im Gerät gespeicherten...
- Seite 27 Die originalen Ansagetexte sind auf der beigefügten CD-ROM gespeichert und müssen im Bedarfsfall von dort wieder hochgeladen werden. Alternativ können die aktuellen Ansagen auch vor dem Überschreiben heruntergela- den und gesichert werden. Die hochzuladenden Ansagen müssen als wav-Datei vorliegen und fol- gende Parameter erfüllen: Samplerate: 8000 Hz, 16 Bit, Mono, Spieldauer max 8,1 Sek.
- Seite 28 Türadresse (D-Adr) der entsprechenden Türstation ein. Die Strangandresse ist nur bei Koppler-Anlagen relevant, ansonsten immer 0. z Übertragen Sie mit der Upload Funktion ihre Ansage auf das RED361X. Vergessen Sie bitte nicht, auch die geänderte Konfiguration auf das RED361X zu schreiben.
- Seite 29 Verbindung Strang- und Türadresse der Türstation. Gruppen- und Teilnehmeradresse des RED361X Teilnehmers: TuerAdr(S/D) X/X Tln-Adr(G/T) X/X Gruppen- und Teilnehmeradresse des internen Teilnehmers. Gruppen- und Teilnehmeradresse des RED361X Teilnehmers: Int-Adr(G/T) X/X Tln-Adr(G/T) X/X Anzeige der gewählten Rufnummer: Rufnummer 1 xxxxxxxx Strang- und Türadresse der Türstation. Verwendete Gruppen- und Teilnehmer-...
- Seite 30 Ihr Telefon läutet Hörer abheben Gespräch führen Gespräch beenden Gespräch Taste 0 drücken Hörer auflegen Das RED361X wurde bei der Installation an die Nebenstelle ______________ Ihrer Telefonanlage angeschlossen. Manueller Verbindungsaufbau (Option: Funktionsauswahl) Hörer abheben Nebenstelle anwählen Funktionsansage Manueller Verbindungsaufbau (Option: Zuletzt rufende Türe)) Hörer abheben...
- Seite 31 15 Übersicht Steuerfunktionen Aktiv DTMF Code Funktion Beschreibung Verbindungsaufbau Gesprächsaufbau während der Tür- 1 (*) oder Internansage 0 (*) Verbindungsende Beendet die aktuelle Verbindung 99 (*) Türöffner steuerung Türöffnersteuerung an der aktuellen Türe Lichtrelais Ansteuerung eines Schaltrelais Steuerung Tür- und Kame- Umschaltung zur nächst folgenden ra-Umschaltung Kamera oder Türstation...
- Seite 32 Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm 07/2015 - 6LE001416A www.hager.com...
