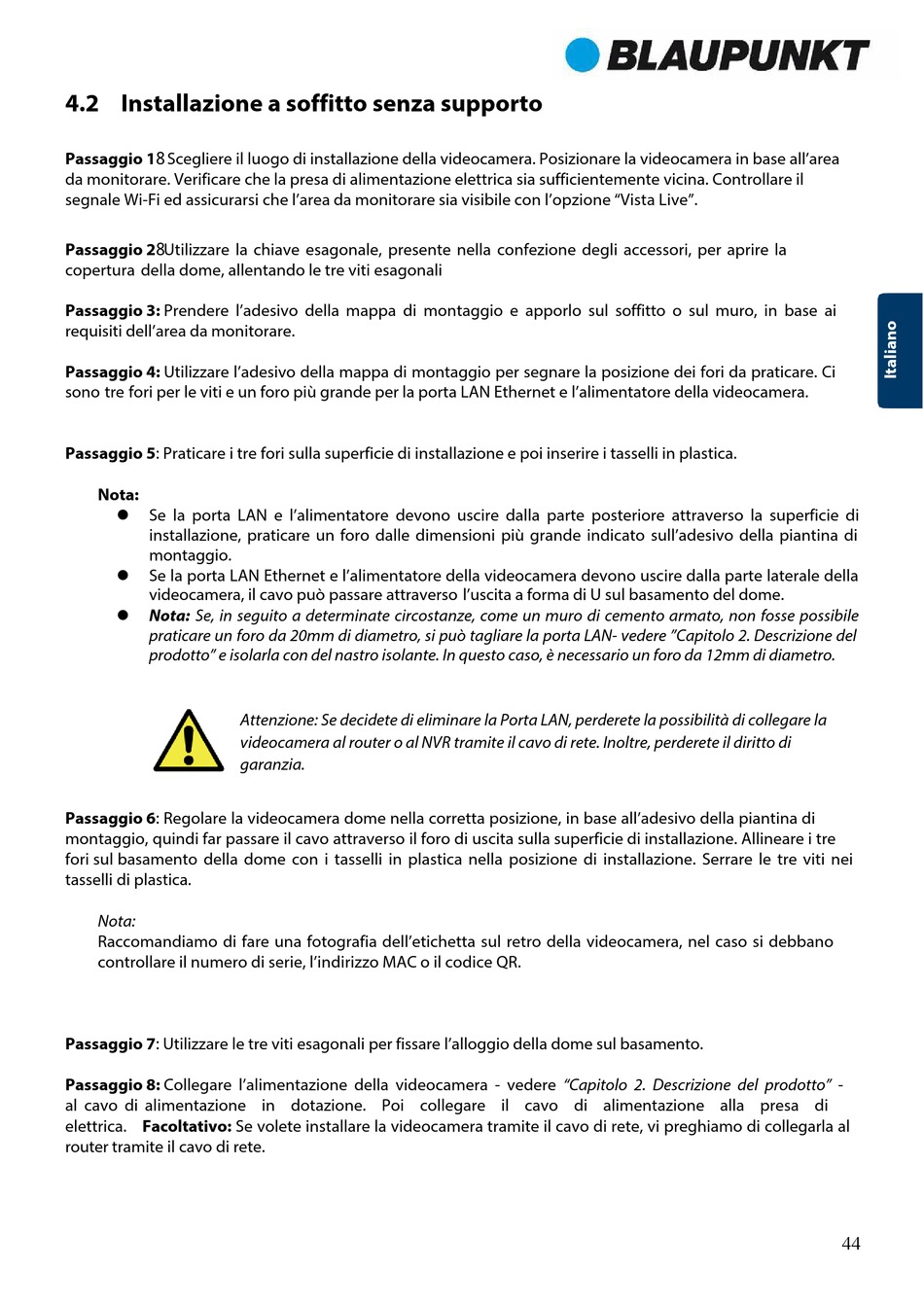

4.2 Installazione a soffitto senza supporto
Passaggio 1 Scegliere il luogo di installazione della videocamera. Posizionare la videocamera in base all'area
da monitorare. Verificare che la presa di alimentazione elettrica sia sufficientemente vicina. Controllare il
segnale Wi-Fi ed assicurarsi che l'area da monitorare sia visibile con l'opzione "Vista Live".
Passaggio 2 Utilizzare la chiave esagonale, presente nella confezione degli accessori, per aprire la
copertura della dome, allentando le tre viti esagonali
Passaggio 3: Prendere l'adesivo della mappa di montaggio e apporlo sul soffitto o sul muro, in base ai
requisiti dell'area da monitorare.
Passaggio 4: Utilizzare l'adesivo della mappa di montaggio per segnare la posizione dei fori da praticare. Ci
sono tre fori per le viti e un foro più grande per la porta LAN Ethernet e l'alimentatore della videocamera.
Passaggio 5: Praticare i tre fori sulla superficie di installazione e poi inserire i tasselli in plastica.
Nota:

Se la porta LAN e l'alimentatore devono uscire dalla parte posteriore attraverso la superficie di
installazione, praticare un foro dalle dimensioni più grande indicato sull'adesivo della piantina di
montaggio.

Se la porta LAN Ethernet e l'alimentatore della videocamera devono uscire dalla parte laterale della
videocamera, il cavo può passare attraverso l'uscita a forma di U sul basamento del dome.

Nota: Se, in seguito a determinate circostanze, come un muro di cemento armato, non fosse possibile
praticare un foro da 20mm di diametro, si può tagliare la porta LAN- vedere "Capitolo 2. Descrizione del
prodotto" e isolarla con del nastro isolante. In questo caso, è necessario un foro da 12mm di diametro.
Passaggio 6: Regolare la videocamera dome nella corretta posizione, in base all'adesivo della piantina di
montaggio, quindi far passare il cavo attraverso il foro di uscita sulla superficie di installazione. Allineare i tre
fori sul basamento della dome con i tasselli in plastica nella posizione di installazione. Serrare le tre viti nei
tasselli di plastica.
Nota:
Raccomandiamo di fare una fotografia dell'etichetta sul retro della videocamera, nel caso si debbano
controllare il numero di serie, l'indirizzo MAC o il codice QR.
Passaggio 7: Utilizzare le tre viti esagonali per fissare l'alloggio della dome sul basamento.
Passaggio 8: Collegare l'alimentazione della videocamera - vedere "Capitolo 2. Descrizione del prodotto" -
al cavo di alimentazione in dotazione. Poi collegare il cavo di alimentazione alla presa di
elettrica. Facoltativo: Se volete installare la videocamera tramite il cavo di rete, vi preghiamo di collegarla al
router tramite il cavo di rete.
Attenzione: Se decidete di eliminare la Porta LAN, perderete la possibilità di collegare la
videocamera al router o al NVR tramite il cavo di rete. Inoltre, perderete il diritto di
garanzia.
44
