4.

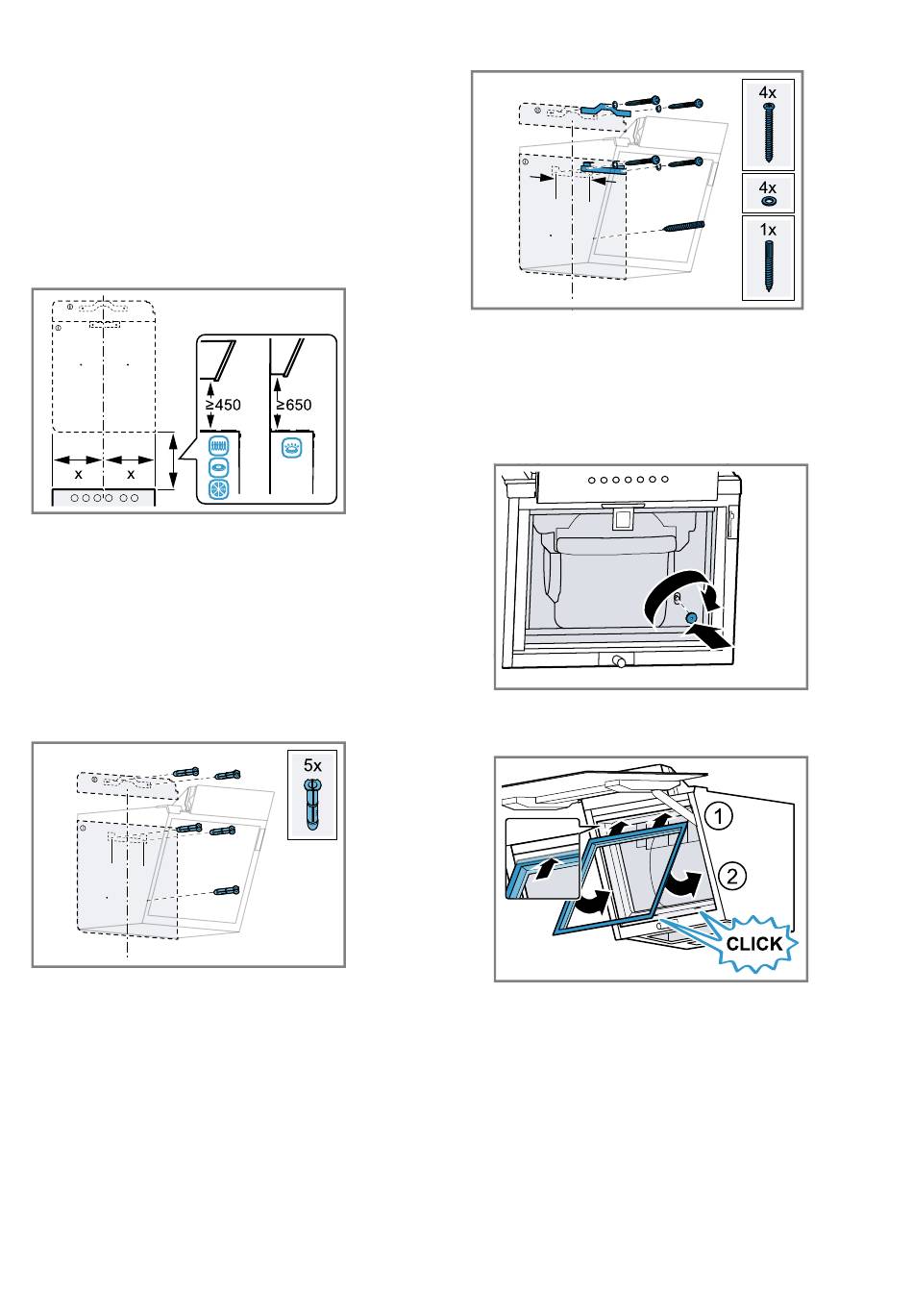

Die Position der Dunstabzugshaube ermitteln und
die Unterkante des Geräts leicht an die Wand an-
zeichnen.
Die Mitte vom Kochfeld aus bestimmen.
‒
Die Sicherheitsabstände zum Kochfeld einhalten.
‒
Wir empfehlen, die Dunstabzugshaube so aufzuhän-
gen, dass die untere Kante der Glasscheibe mit der
Unterkante der benachbarten Oberschränke eine Li-
nie bildet.
5.
Zur einfacheren Montage, das Verpackungsteil, das
als Schablone dient, an die vorgezeichnete Linie an-
legen und fixieren.
6.
Die Positionen für die Befestigungsschrauben an-
zeichnen.
7.
Die Position für die Sicherungsschraube bevorzugt
auf der rechten Seite anzeichnen.
8.
Für die Montage mit Kaminverblendung, die Scha-
blone an der vorgegebenen Schnittlinie trennen.
9.
Den abgetrennten Teil an die gewünschte Position
anlegen.
Die Gesamtlänge der Kaminverblendung beachten.
10.
Die Bohrlochtiefe entsprechend der Schraubenlänge
bohren.
11.
Die Dübel wandbündig einsetzen.
Geräteaufhängung montieren
1.
Die Haltewinkel für die Kaminverblendung fest-
schrauben.
2.
Die Geräteaufhängung für die Dunstabzugshaube
ausrichten und handfest anschrauben.
3.
Mit einer Wasserwaage die Geräteaufhängung
waagrecht ausrichten und festschrauben.
Gerät montieren
1.
Die Fettfilter entnehmen.
Die Fettfilter nicht biegen, um Beschädigungen zu
vermeiden.
2.
Das Gerät aufhängen.
3.
Die Rändelmutter von Hand auf die Sicherungs-
schraube schrauben und handfest anziehen.
4.
Den vorderen Filterhalter schräg oben ansetzen und
in die Laschen einführen. Den Filterhalter unten ein-
drücken, sodass er hörbar einrastet.
Montageanleitung de
19
