HE-VA Rondo-Dan Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für HE-VA Rondo-Dan
Inhaltszusammenfassung für HE-VA Rondo-Dan

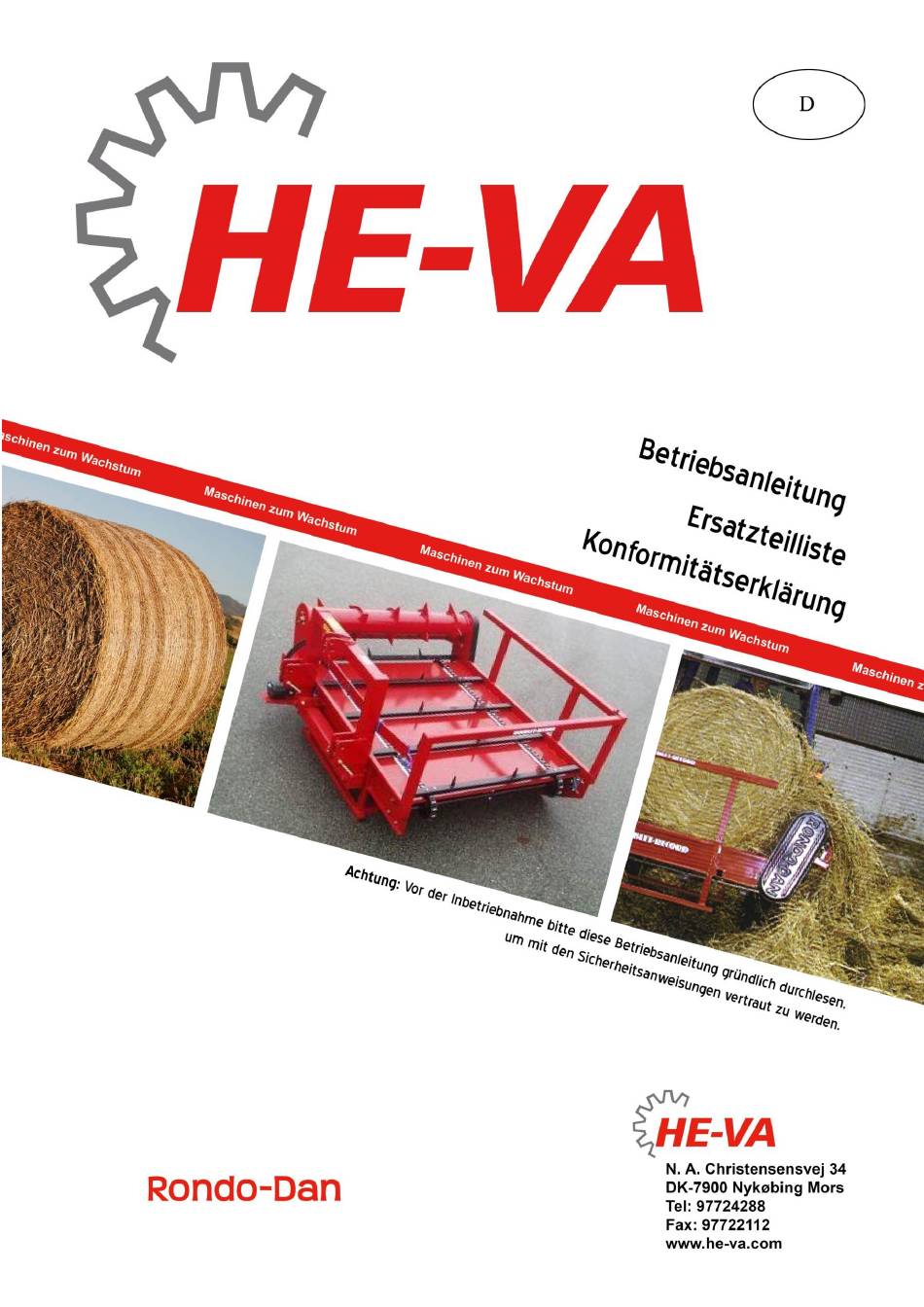

- Seite 2 Rondo-Dan 05-07-2018...
-
Seite 3: Inhaltsverzeichnis
Eingangskontrolle ............................5 Maschinenbeschreibung ..........................5 Vorwort..............................5 Technische Spezifikationen........................5 Verantwortung des benutzers ........................6 Sicherheit um die Rondo-Dan ........................6 Inbetriebnahme ............................7 Ersatzteilliste ..............................8 Rahmen ..............................8 Abrollen ..............................10 Abrollen Motor ............................12 Hydraulik.............................. -
Seite 4: Konformitätserklärung
Rondo-Dan 05-07-2018 DS/EN 45 014 Konformitätserklärung Gemäß der EU-Maschinendirektive 2006/42/EG gültig bis einschließlich 29. Dezember 2009 HE-VA ApS N. A. Christensensvej 34, DK-7900 Nykøbing Mors Erklärt hiermit, daß die untenstehende Maschine in Übereinstimmung mit der Ratsdirektive 2006/42/EG hergestellt ist. Rondo-Dan Nr : _____________ Nykøbing Mors, 2 juli 2010... -
Seite 5: Eingangskontrolle
Rondo-Dan auf etwaige Schäden zu kontrollieren. Maschinenbeschreibung Vorwort. Diese Rondo-Dan Ballenabwickler darf nur für Abwicklung von Rundballen verwendet werden. Max. Diameter 1,8m. Max. Breite 1,4m. Gewicht 800kg. Dieses Buch muß durchgelesen werden vor der Inbetriebnahme die Maschine, und das Buch soll Ihre Rondo-Dan durch die gesamte Lebenszeit die Maschine folgen. -
Seite 6: Verantwortung Des Benutzers
Der Benutzer hat die Verantwortung für, daß der Fahrer die erforderliche Kompetenz besitzen. Als der Gebrauch der HE-VA Ballenabwickler außerhalb unserer Überwachung ist, können wir nur für die Qualität der Maschine garantieren, und können keine Schadenersatzforderung in Verbindung mit der Leistung der Maschine akzeptieren. -
Seite 7: Inbetriebnahme
Rondo-Dan 05-07-2018 Inbetriebnahme 1. Der Rondo-Dan wird auf das Dreipunktgestänge des Traktors montiert, und die beiden Hydraulikschläuche für den Ölmotor werden an die doppeltwirkende Fernauslösung angekoppelt. Achtung! Max. Arbeitsdruck: 210 bar. 2. Achten Sie darauf, daß sich keine Personen in der Gefahrenzone aufhalten. -
Seite 8: Ersatzteilliste
Rondo-Dan 05-07-2018 Ersatzteilliste Rahmen... - Seite 9 Rondo-Dan 05-07-2018 Pos. Anzahl Teilenummer Bezeichnung 1070290 Gestell das Rahmen, Recht Abrollen 1070295 Gestell das Rahmen, links Abrollen 1070260 Schutzgeländer, Recht Abrollen 1070261 Schutzgeländer, links Abrollen 1070330 Verschleißteil 0243200 Schrauben M6x20 1070051 Anbaupflug 0410500 Speer 1250mm. mit Mutter 1068890 Nagel Ø25x145mm.
-
Seite 10: Abrollen
Rondo-Dan 05-07-2018 Abrollen... - Seite 11 Rondo-Dan 05-07-2018 Pos. Teilenummer Bezeichnung Anzahl 1070242 Rolle Z5 1070171 Seitenwand 1070182 Seitenwand 0235380 Bolzen M12x50mm. 8.8 0272270 Scheibe Ø12 0478700 Kugellager Ø35 UCF207 0264070 Selbstsichernde Mutter M12 1070020 Achse Ø35x1650mm. 1070040 Zahnrad Z13 1070100 Längskeil 10x8mm. 0227520 Schraube M8x12mm.
-
Seite 12: Abrollen Motor
Rondo-Dan 05-07-2018 Abrollen Motor... - Seite 13 Rondo-Dan 05-07-2018 Pos. Teilenummer Bezeichnung Anzahl 0442070 Ölmotor 204 CC mit Ø32 Achse 0235380 Bolzen M12x50mm. 8.8 0272270 Scheibe Ø12 0264070 Selbstsichernde Mutter M12 1071190 Buchse 0227520 Schraube M8x12mm. 1071200 Achse mit Zahnrad Z10 1070220 Kettenspanner 0478700 Kugellager UCF207 Ø35 0471850 Kugellager Ø25...
-
Seite 14: Hydraulik
Rondo-Dan 05-07-2018 Hydraulik Ölmotor... - Seite 15 Rondo-Dan 05-07-2018 Pos. Teilenummer Bezeichnung Anzahl Schnellkupplung ½” 0444020 Dichtung ½” 0449070 Nippel ½” - ⅜” 0444550 Schlauch 1600mm. ⅜” 0454520 0442070 Ölmotor mit Ø32 Achse...
- Seite 16 Rondo-Dan 05-07-2018...
