decodom POINT 54 Montageanleitung Seite 5

67/048
T 501 AG-x2
3
T 51 AG -x2
T 800 AG x2
T 53 AG -x4
T 54 AG -x4
T 80 AG -x4
T 81 AG -x4
T 501 AG-x2
4
T 51 AG -x2
T 800 AG x2
T 53 AG -x4
T 54 AG -x4
T 80 AG -x4
T 81 AG -x4
T 501 AG-x2
5
T 51 AG -x2
T 800 AG x2
T 53 AG -x4
T 54 AG -x4
T 80 AG -x4
T 81 AG -x4
PDF vytvorené pomocou súšobnej verzie pdfFactory Pro
(3+2)
(1)
(5)
www.pdffactory.sk
(4)
ACHTUNG!!!
POZOR!!!
BEI DER MONTAGE DER GLASFÜLLUNG UND DES GRIFFES
BITTE NUR MANUELLEN SCHRAUBENZIEHER EINSETZEN.
PRI MONTÁŽI SKLENENEJ VÝPLNE A ÚCHYTKY POUŽÍVAJTE
LEN RUČNÝ SKRUTKOVAČ.

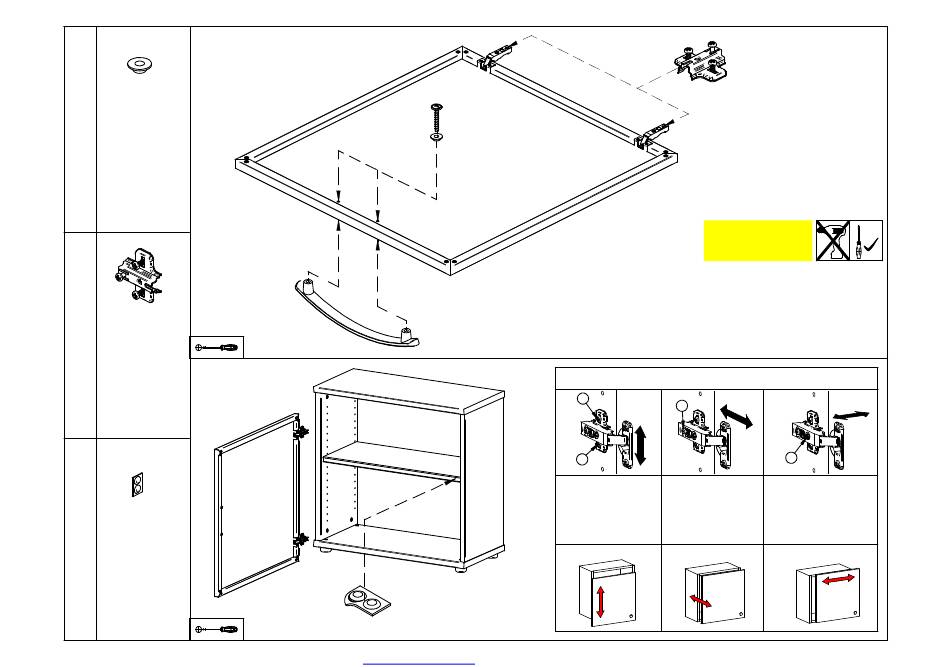

Einstellung von Türen / Nastavenie dverí
Schritt
Schritt
B
krok krok
A
1-3
1-3
Schritt
krok 2
Schritt
B
krok
1-3
1. Die Schraube B lösen 1. Die Schraube A lösen
2. Tür in der Höhe einstellen 2. Tür in der Tiefe einstellen
3. Die Schraube B zuziehen 3. Die Schraube A zuziehen
1. skrutku B povoliť 1. skrutku A povoliť
2. dvere výškovo nastaviť 2. dvere hlbkovo nastaviť
3. skrutku B dotiahnuť 3. skrutku A dotiahnuť
+ 3 mm
+ 2 mm
- 1 mm
- 2 mm
+
-
-
Schritt
Schritt
krok 1
krok 2
Schritt
C
krok 1
1. Tür seitligs mit Schraube C
einstellen
1. dvere stranovo skrutkou C
nastaviť
+ 5 mm
- 1,5 mm
+
-
+
SEITE/STRANA 02/02
