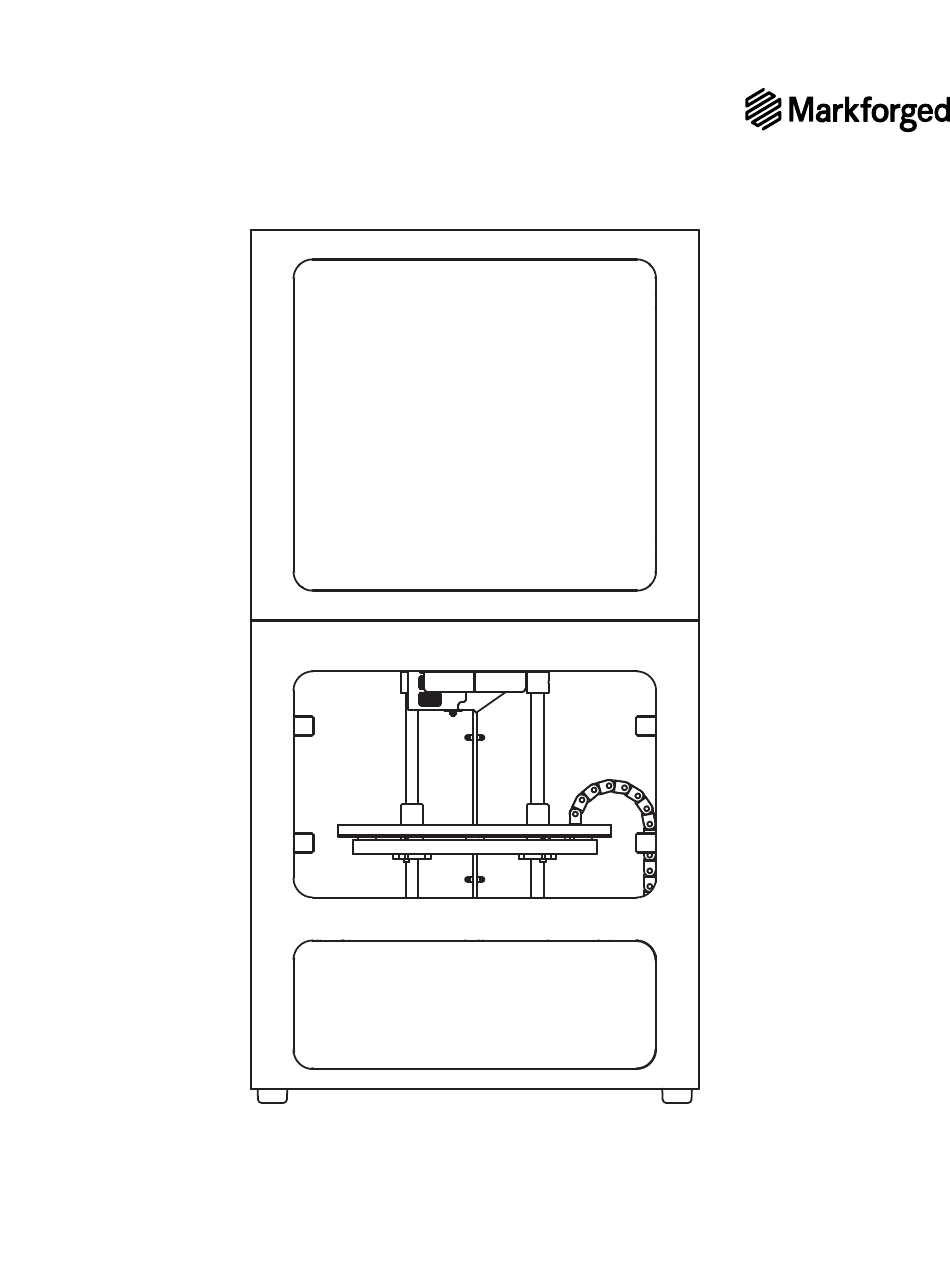

- Seite 1 MARKFORGED HANDBUCH ZUR VORBEREITUNG DER INSTALLATION METAL X SYSTEM REV 1.1, 8/14/2018...
-
Seite 2: Überblick
Handbuch beschriebenen Schritte durchgeführt haben, sind Sie bereit Ihren Markforged Fachhändler (nachfolgend „Installateur“ genannt) zu kontaktieren, damit dieser die Inbetriebnahme durchführen kann. Dieses Dokument geht davon aus, dass Sie mit dem Einrichtungshandbuch für das Metal X System vertraut sind und alle Einrichtungsanforderungen erfüllt wurden. - Seite 3 Bevor Sie Ihren Metal X Drucker auspacken und transportieren, müssen Sie sicherstellen, dass die Standortanforderungen aus dem Einrichtungshandbuch für das Metal X System eingehalten werden. Gehen Sie mit Vorsicht vor, wenn Sie das Gerät bewegen. Der Drucker wiegt ca. 60 kg und muss auf einem geeigneten Tisch oder einer Werkbank mit ausreichendem Freiraum an allen vier Seiten aufgestellt werden.
- Seite 4 METAL X SYSTEM METAL X Hinweis: An allen sechs Seiten der Kiste befinden sich Schaumstoffstreifen zur Sicherung des Metal X Druckers. Diese müssen nicht gelöst werden. Schrauben Sie alle vier Seiten der Kiste ab, einschließlich des Sicherheitsblocks unten in der Kiste.
- Seite 5 METAL X SYSTEM METAL X Nehmen Sie die beiden durchsichtigen Kunststofffolien, die den Drucker abdecken, ab. Die erste wird einfach nach oben abgezogen. Von der zweiten muss zuerst das Klebeband abgenommen und dann die gesamte Folie nach unten abgezogen werden. Sie kann abgezogen gezogen werden, wenn der Metal X entlang seiner langen Achse leicht vor und zurück gekippt wird.
- Seite 6 METAL X SYSTEM METAL X Entfernen Sie die drei Stücke Verpackungsschaumstoff aus der Druckerkammer. Entnehmen Sie das Zubehör-Kit aus der Druckerkammer und legen Sie es beiseite. Öffnen Sie die obere Kammertür, um Zugang zum Druckkopf zuu erhalten. Schneiden Sie den Kabelbinder durch, der den Druckkopf sichert, nehmen Sie diesen heraus und entsorgen Sie ihn.
- Seite 7 3. Schalten Sie den Metal X ein. 4. Führen Sie das Firmware-Update für den Metal X durch.* 5. Richten Sie Ihr Markforged Software-Konto ein und erstellen Sie ein Konto mit der EIGER Organisation* unter https://eiger.io 6. Registrieren Sie Ihren Drucker online,* dann schalten Sie den Drucker aus und wieder ein.
- Seite 8 WASH-1 Bevor Sie Ihren Wash-1 Bauteil-Waschmaschine auspacken und transportieren, müssen Sie sicherstellen, dass die Standortanforderungen aus dem Einrichtungshandbuch für das Metal X System eingehalten werden. Sie müssen einen Vorrat von Opteon SF79 vor Ort haben, bevor der Installateur eintrifft. Die Flüssigkeitskapazität des Wash-1 beträgt 32 Liter.
- Seite 9 METAL X SYSTEM WASH-1 Stellen Sie die Transportkiste mit dem Wash-1 in der Mitte der 3 m x 3 m großen Auspackfläche auf, um völlige Bewegungsfreiheit zu gewährleisten. Schrauben Sie die Oberseite und Seitenwände der Transportkiste ab und nehmen Sie diese ab.
-
Seite 10: Anschluss Des Wash-1 An Das Abluftsystem Des Gebäudes
METAL X SYSTEM WASH-1 Nehmen Sie die Plastikfolie vom Wash-1 ab. Unter Einsatz sicherer Hebetechniken entnehmen Sie den Wash-1 von der Transportkiste und stellen ihn auf dem Boden auf. Hinweis: Achten Sie auf den Wasserabfluss, der ca. 10 cm aus der Rückseite des Geräts hervorragt. - Seite 11 Die vorbereitenden Installationsschritte für das Gerät selbst sind aber relativ einfach. Bevor Sie Ihren Sinter-1 Ofen auspacken und transportieren, müssen Sie sicherstellen, dass die Standortanforderungen aus dem Einrichtungshandbuch für das Metal X System vollständig eingehalten werden. Platzbedarf und benötigte Gegenstände WICHTIGER HINWEIS: Die Transportkiste des Sinter-1 enthält eine große Anzahl von Kartons, welche alle...
-
Seite 12: Auspacken Und Vorbereitende Installation
METAL X SYSTEM SINTER-1 Auspacken und vorbereitende Installation ERINNERUNG: Obwohl die Transportkiste des Sinter-1 viele Kartons enthält, sind für diese vorbereitenden Installationsschritte nur der Sinterofen selbst und die Gasversorgungstafel notwendig. Alles andere, einschließlich das im Verpackungsmaterial gesicherte Rohr, stellen Sie für den Installateur beiseite. -
Seite 13: Aufbewahrung Des Sinterofenrohrs
METAL X SYSTEM SINTER-1 Aufbewahrung des Sinterofenrohrs Das Sinterofenrohr bleibt sicher in seinem Verpackungsmaterial auf der Palette unterhalb des Sinterofens. Versuchen Sie nicht, die Palette mit dem Rohr allein zu heben. Transportieren Sie die Palette mit dem gesicherten Rohr vorsichtig an ihren Aufbewahrungsort für den Installateur. Entnehmen Sie das Rohr nicht aus dem Verpackungsmaterial. - Seite 14 Gasversor- gungstafel (Rückansicht) REV 1.1, 8/14/2018...
-
Seite 15: Elektrische Einrichtung
METAL X SYSTEM SINTER-1 Elektrische Einrichtung Bevor der Installateur die Installation des Sinter-1 durchführen kann, müssen Sie mit einem lizenzierten Elektriker zusammenarbeiten, um die spezielle Stromquelle am Sinter-1 anzuschließen. Die Stromversorgung des Gebäudes muss den Spezifikationen aus dem Einrichtungshandbuch entsprechen. -
Seite 16: Checkliste Zur Vorberei- Tung Der Installation
METAL X SYSTEM CHECKLISTE ZUR VORBEREI- TUNG DER INSTALLATION METAL X □ Drucker auspacken und an den endgültigen Einsatzort bewegen □ Umgebungstemperatur und Luftfeuchte des Installationsortes kontrollieren □ Geeigneter Tisch / Arbeitsbank für Drucker □ Eigener Stromkreis für Drucker (siehe Spezifikationen im Einrichtungshandbuch) □... - Seite 17 METAL X SYSTEM CHECKLISTE ZUR VORBEREI- TUNG DER INSTALLATION Sinter-1 □ Umgebungstemperatur und Luftfeuchte des Installationsortes kontrollieren □ Sinterofen von der Transportkiste an seinen dauerhaften Aufstellungsort/Tisch bewegen □ Geeigneter Tisch für Sinterofen □ Standort des Sinterofens hat ausreichend Platz, um die Freiraumanforderungen zu erfüllen □...
