MULTICOM 382 Installations- Und Bedienungsanleitung Seite 7

- Deutsch -
Es besteht die Möglichkeit das gleiche Signal an unterschiedlichen
Ausgängen zu haben, wie es in der Tabelle dargestellt ist. Die möglichen
Konfigurationen werden durch das Versetzen der Kurzschlussbrücken an

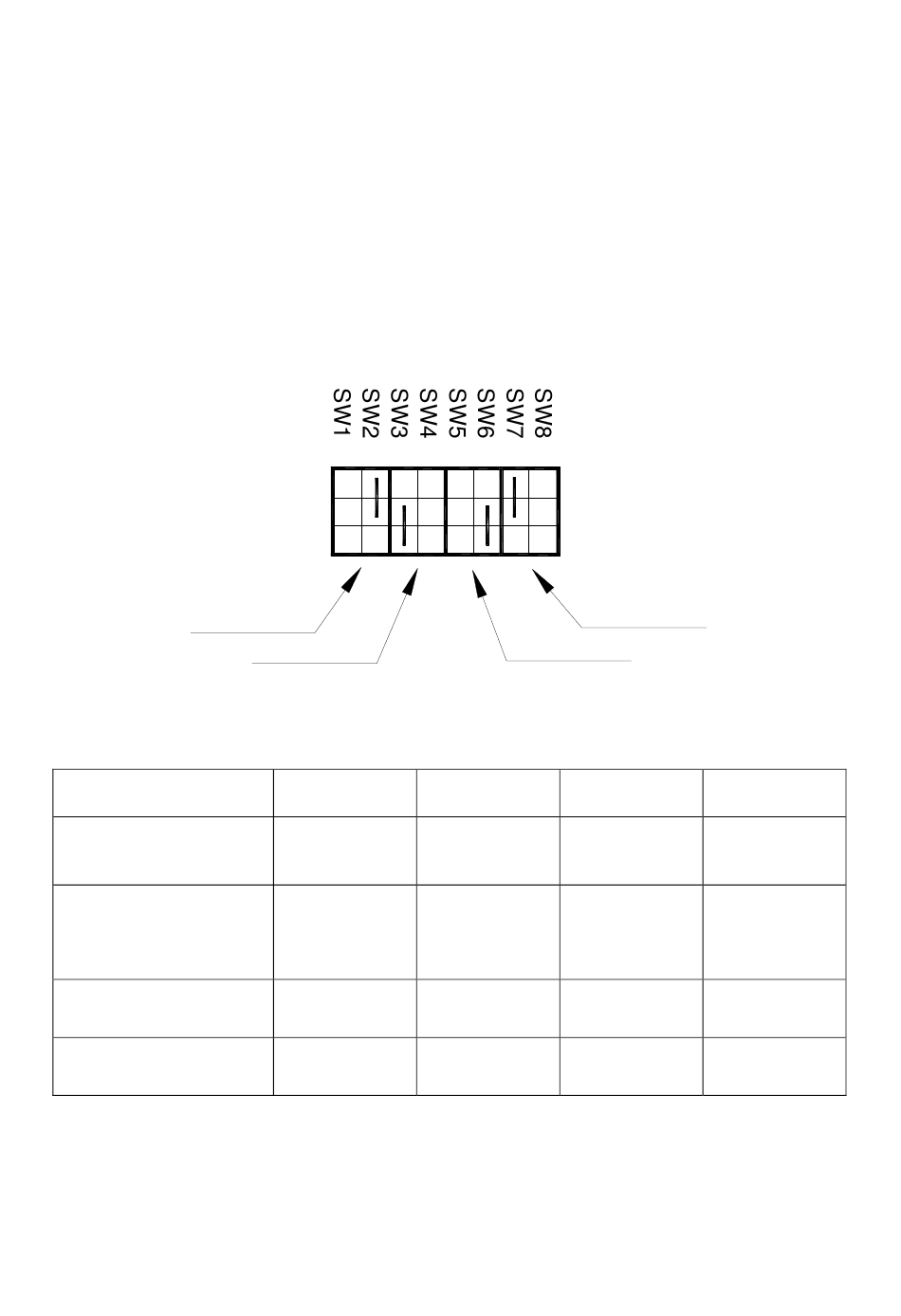

SW1 bis SW8 erreicht. Die Standardkonfiguration ist in Bild 3 dargestellt.
Aus Tabelle 1 ist ersichtlich wie die Modifikationen durchgeführt
werden können.
Beispiel: Um den Alarm Batterie fast entladen "Battery Low" mit Relais RL1 zu
verbinden muss die Brücke zwischen Stift 1 und Stift 2 in der Riehe SW2 gesteckt
werden. In diesem Fall muss die Reihe SW1 frei bleiben.
Sett. RL1
Meldung
Batteriebetrieb
(Battery Working)
Batterie fast
entladen
(Batterie Low)
Genereller Alarm
Bypass aktiv
Warnung: Die Kurzschlussbrücken dürfen niemals Stiftreihen verbinden (z.B. SW1
mit SW2) also niemals horizontal gesteckt werden. Siehe auch Bild 3. Weiterhin
darf dasselbe Relais niemals mit zwei unterschiedlichen Alarmen verknüpft werden.
16
1
2
3
Sett. RL2
Bild 3
RL1(N.O.)
SW1(2-3)
SW2(1-2)
Standard
SW2(2-3)
SW1(1-2)
Tabelle 1:
1
2
3
Sett. RL3
RL2(SC.) RL3(N.O.)
SW3(2-3) SW5(2-3)
Standard
SW4(1-2) SW6(1-2)
SW4(2-3) SW6(2-3)
Standard
SW3(1-2) SW5(1-2)
Sett. RL4
RL4(SC.)
SW7(2-3)
SW8(1-2)
SW8(2-3)
SW7(1-2)
Standard
