Beschreibung - Multicom 382 Installations- Und Bedienungsanleitung

- Deutsch -
Deutsch

1 BESCHREIBUNG

Lieferumfang
• Notaus / Relais Karte
• Metallabdeckung für Einschub
• Diese Anleitung
Beschreibung und Funktion
Die Karte ist für die Montage im Einschub auf der Rückseite der USV-
Anlage vorgesehen. Die Karte verfügt über zwei abziehbare
Klemmenblöcke. Einer dieser Klemmenblöcke ist für die
Notausfunktion. Der andere für die Alarme Batteriebetrieb
Bypassbetrieb, und Batterie fast entladen. Es handelt sich um
potentialfreie Kontakte die im Normalbetrieb offen sind.
Warnhinweis:
Die Kontakte können mit maximal 250V AC und 3 A belastet
werden.
JP1
JP2
12
JP3
JP4
1
2
3

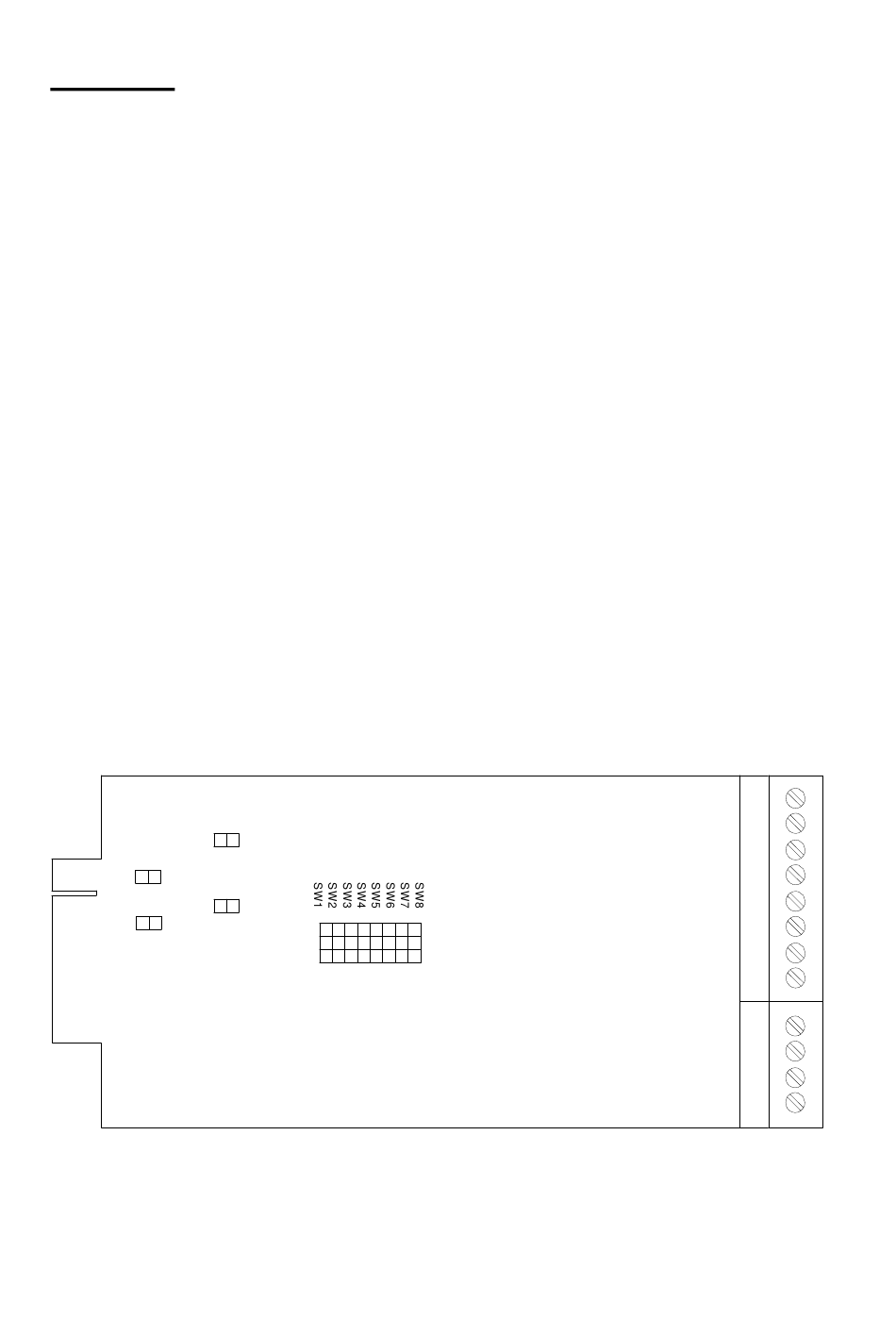

Bild 1: Position der Steckbrücken
1
2
3
J3 8
7
6
5
4
3
2
1
J1 4
3
2
1
