DC IN
USE DEXIBELL
DYS602-240250W
ADAPTOR ONLY
24 Vdc
30
31
30
Ground Terminal (Erdungsanschluss)
Bei bestimmten Aufstellungen kann beim Berühren des
Geräts ein leichtes Kribbeln gespürt werden.
Dieses Gefühl kann beseitigt werden, indem das
Erdungskabel an eine externe Erdung angeschlossen wird.
Für Details siehe S. 19.
31
DC IN-Buchse
Das mitgelieferte Netzteil hier anschließen (S. 16).
ANMERKUNG
Sichergehen, dass nur das mit dem Gerät gelieferte Netzteil
(DEXIBELL DYS602-240250W) verwendet wird. Zudem sicherstellen,
dass die Netzspannung bei der Installation mit der auf dem Körper
des Netzteils angegebenen Eingangsspannung übereinstimmt.
Andere Netzteile könnten eine unterschiedliche Polarität
verwenden oder für eine andere Spannung entwickelt worden sein.
Ihre Benutzung kann daher zur Schäden, Funktionsstörungen oder
Stromschlag führen.
32
Buchsen AUDIO OUTPUT R, L/MONO
An diese Buchse kann ein externer Lautsprecher mit
Verstärker, ein Mixer oder ein Subwoofer angeschlossen
werden.
12

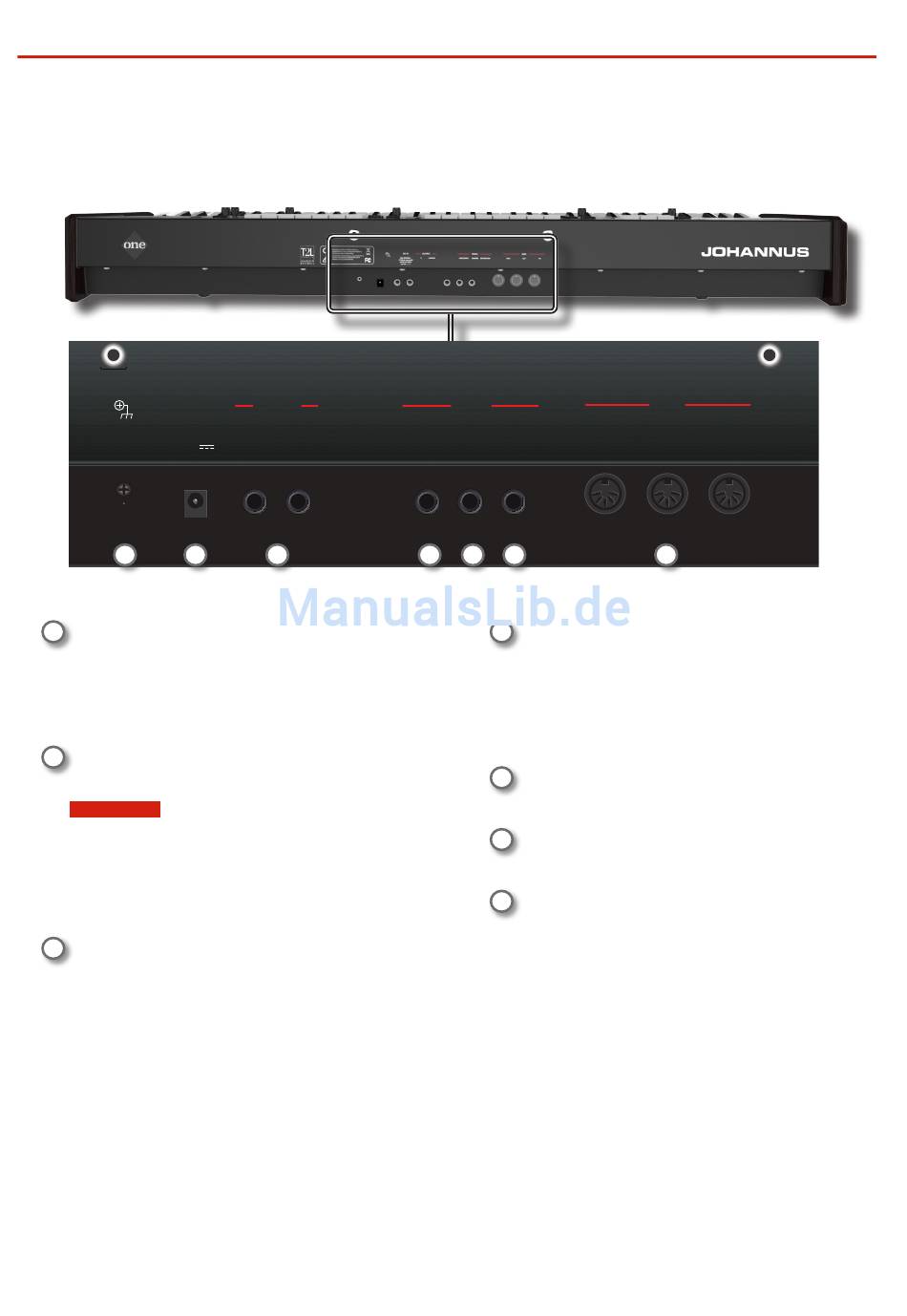

Rückseite
OUTPUT
R
L/MONO
CRESCENDO
32
33
PEDAL
DAMPER
EXPRESSION
THRU
34
35
33
CRESCENDO-Pedal
An diese Buchse kann ein Crescendo-Pedal (Expression-
Pedal) angeschlossen werden. Das Crescendo-Pedal aktiviert
schrittweise die Registerwippen, wenn es nach vorn
getreten wird, und deaktiviert die Registerwippen, wenn es
nach hinten getreten wird. Siehe S. 16
Diese Buchse kann auch für ein Dämpferpedal benutzt
werden. Siehe "CRESCENDO-PEDAL" (S. 45).
34
DÄMPFER-Pedal
Dieses Pedal verwenden, um den Klang zu halten. Siehe S.
16.
35
EXPRESSION-Pedal
An diese Buchse kann ein Expression-Pedal angeschlossen
werden.
36
MIDI-THRU/OUT/IN-Buchsen
Diese Buchsen ermöglichen den Anschluss der ONE an externe MIDI-
Vorrichtungen, um MIDI-Signale zu senden (OUT) und zu empfangen
(IN). Siehe S. 18.
An der IN-Buchse kann eine handelsübliche Pedaleinheit
angeschlossen werden, damit die Bässe mit den Füßen
gespielt werden können. Wenn hier eine Pedaleinheit
angeschlossen wird, wird die PEDAL-Sektion polyphon.
Beschreibung der Bedientafel
MIDI
OUT
IN
36
