AMERICAN
PRINCIPAL 8
ROHRFLUTE 8
ENGLISH
OPEN DIAPASON 8
STOPPED DIAPASON 8
FRENCH
MONTRE 8
FLÛTE HARMONIQUE 8
GERMAN
PRINZIPAL 8
ROHRFLÖTE 8
FLUTE
VIOLIN
5
OBOE
TRUMPET
REVERB
DEPTH
TYPE
8
9
USB
28
29
Registerwippe MANUAL I
16
Mit diesen Wippen kann ein Orgelklang eingestellt werden. Es
können mehrere Orgelklänge gleichzeitig benutzt werden.
SPLIT/MANUAL I/II
17
Mit dieser Registerwippe:
• kann die Tastatur geteilt werden, sodass mit der linken
(MANUAL I) und rechten (MANUAL II) Hand unterschiedliche
Klänge abgespielt werden können (Registerwippe leuchtet).
Siehe 22.
• können die Klänge von Manual II (rechte Hand) mit Manual
I (linke Hand) gekoppelt werden, sodass beiden auf der
gesamten Tastatur gespielt werden können (Registerwippe-
Licht aus). Siehe 21.
• kann die Stelle für die Teilung in MANUAL II und MANUAL I
geändert werden. Siehe S. 28
Beim Einschalten ist die Tastatur im gekoppelten Modus (Teilung
aus).
TUNING TEMPERAMENT
18
In diesem Bereich kann der gewünschte Stimmton [PRESET]
eingestellt und bei Bedarf der Stimmton der Orgel für andere
Instrumente über den Drehknopf "FINE" angepasst werden.
Die Taste [SCALE] verwenden, um die gewünschte Stimmung
auszuwählen.
CHORD ENHANCER (Akkord-Verstärker)
19
Diese Taste aktiviert die Enhancer-Funktion. Diese Funktion
verstärkt den Klang, indem dem gespielten Akkord Noten
hinzugefügt werden.
Siehe S. 31
ANMERKUNG
Die ENHANCER Funktion funktioniert nur bei den folgenden Family-
Klängen:
STRINGS und CHOIR.
TRANSPOSE
20
Mit dieser Taste wird die Transpositionsfunktion aufgerufen.
Die Transpositionsfunktion verändert die Stimmung in
Halbtonschritten, ohne dass sich die auf der Tastatur gegriffene
Tonart ändert. Der LED-Balken zeigt den Transpositionswert an.
Siehe S. 28
MANUAL II
OCTAVE 4
OCTAVE 2
MIXTURE
KRUMMHORN 8
OCTAVE 4
FIFTEENTH 2
FURNITURE
CORNET
PRESTANT 4
DOUBLETTE 2
FOURNITURE
CROMORNE 8
OKTAVE 4
OKTAVE 2
MIXTUR
SESQUIALTERA
6
PLAYER
TONE
SONG
/
DEMO
LEVEL
10
11
12

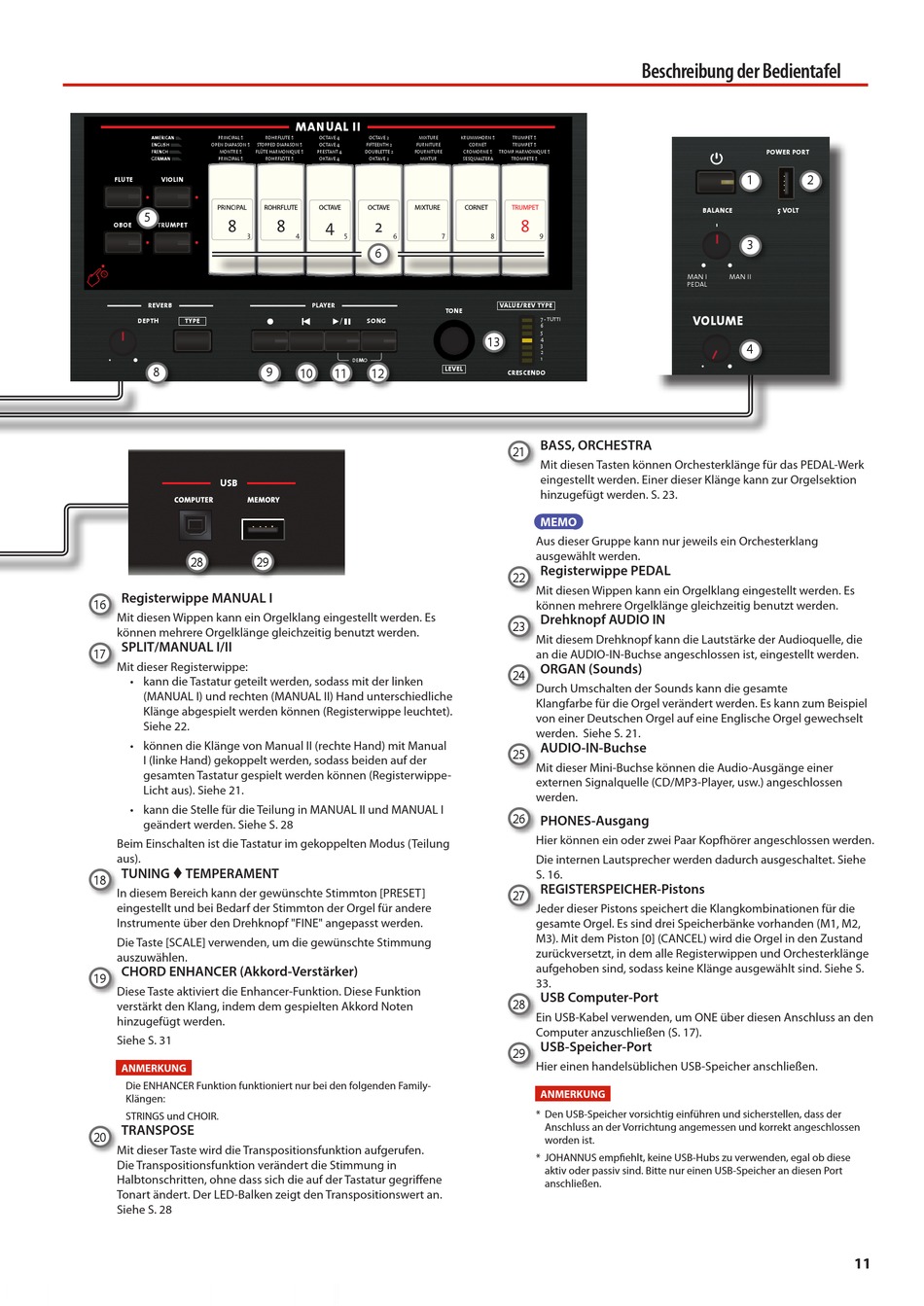

Beschreibung der Bedientafel
TRUMPET 8
TRUMPET 8
TROMP. HARMONIQUE 8
TROMPETE 8
VALUE/REV TYPE
7 - TUTTI
6
5
13
4
3
2
1
CRESCENDO
BASS, ORCHESTRA
21
Mit diesen Tasten können Orchesterklänge für das PEDAL-Werk
eingestellt werden. Einer dieser Klänge kann zur Orgelsektion
hinzugefügt werden. S. 23.
MEMO
Aus dieser Gruppe kann nur jeweils ein Orchesterklang
ausgewählt werden.
Registerwippe PEDAL
22
Mit diesen Wippen kann ein Orgelklang eingestellt werden. Es
können mehrere Orgelklänge gleichzeitig benutzt werden.
Drehknopf AUDIO IN
23
Mit diesem Drehknopf kann die Lautstärke der Audioquelle, die
an die AUDIO-IN-Buchse angeschlossen ist, eingestellt werden.
ORGAN (Sounds)
24
Durch Umschalten der Sounds kann die gesamte
Klangfarbe für die Orgel verändert werden. Es kann zum Beispiel
von einer Deutschen Orgel auf eine Englische Orgel gewechselt
werden. Siehe S. 21.
AUDIO-IN-Buchse
25
Mit dieser Mini-Buchse können die Audio-Ausgänge einer
externen Signalquelle (CD/MP3-Player, usw.) angeschlossen
werden.
26
PHONES-Ausgang
Hier können ein oder zwei Paar Kopfhörer angeschlossen werden.
Die internen Lautsprecher werden dadurch ausgeschaltet. Siehe
S. 16.
REGISTERSPEICHER-Pistons
27
Jeder dieser Pistons speichert die Klangkombinationen für die
gesamte Orgel. Es sind drei Speicherbänke vorhanden (M1, M2,
M3). Mit dem Piston [0] (CANCEL) wird die Orgel in den Zustand
zurückversetzt, in dem alle Registerwippen und Orchesterklänge
aufgehoben sind, sodass keine Klänge ausgewählt sind. Siehe S.
33.
USB Computer-Port
28
Ein USB-Kabel verwenden, um ONE über diesen Anschluss an den
Computer anzuschließen (S. 17).
USB-Speicher-Port
29
Hier einen handelsüblichen USB-Speicher anschließen.
ANMERKUNG
* Den USB-Speicher vorsichtig einführen und sicherstellen, dass der
Anschluss an der Vorrichtung angemessen und korrekt angeschlossen
worden ist.
* JOHANNUS empfiehlt, keine USB-Hubs zu verwenden, egal ob diese
aktiv oder passiv sind. Bitte nur einen USB-Speicher an diesen Port
anschließen.
POWER PORT
1
2
BALANCE
5 VOLT
3
MAN I
MAN II
PEDAL
VOLUME
4
11
