Der Aufbau mit Bildern eXtreme 342 ©Rc-Powerplane Gmbh.
Servos
Abb1.
Abschrägen der Ruderkannten :
Abb.2
Abb.3
Die andere Möglichkeit ist auch ein ca. 20cm langes und ca. 2 cm breites 1,5 mm Balsabrett unten auf das Ruder entlang der
Abschrägung zu kleben. Danach scheiden Sie den Schnitt für das Ruderhorn in das Balsa und durch die Ruderfläche und kleben
das Ruderhorn mit 5min. Harz ein.
Abb.4
Bauanleitung eXtreme 342 von Rc-Powerplane ©

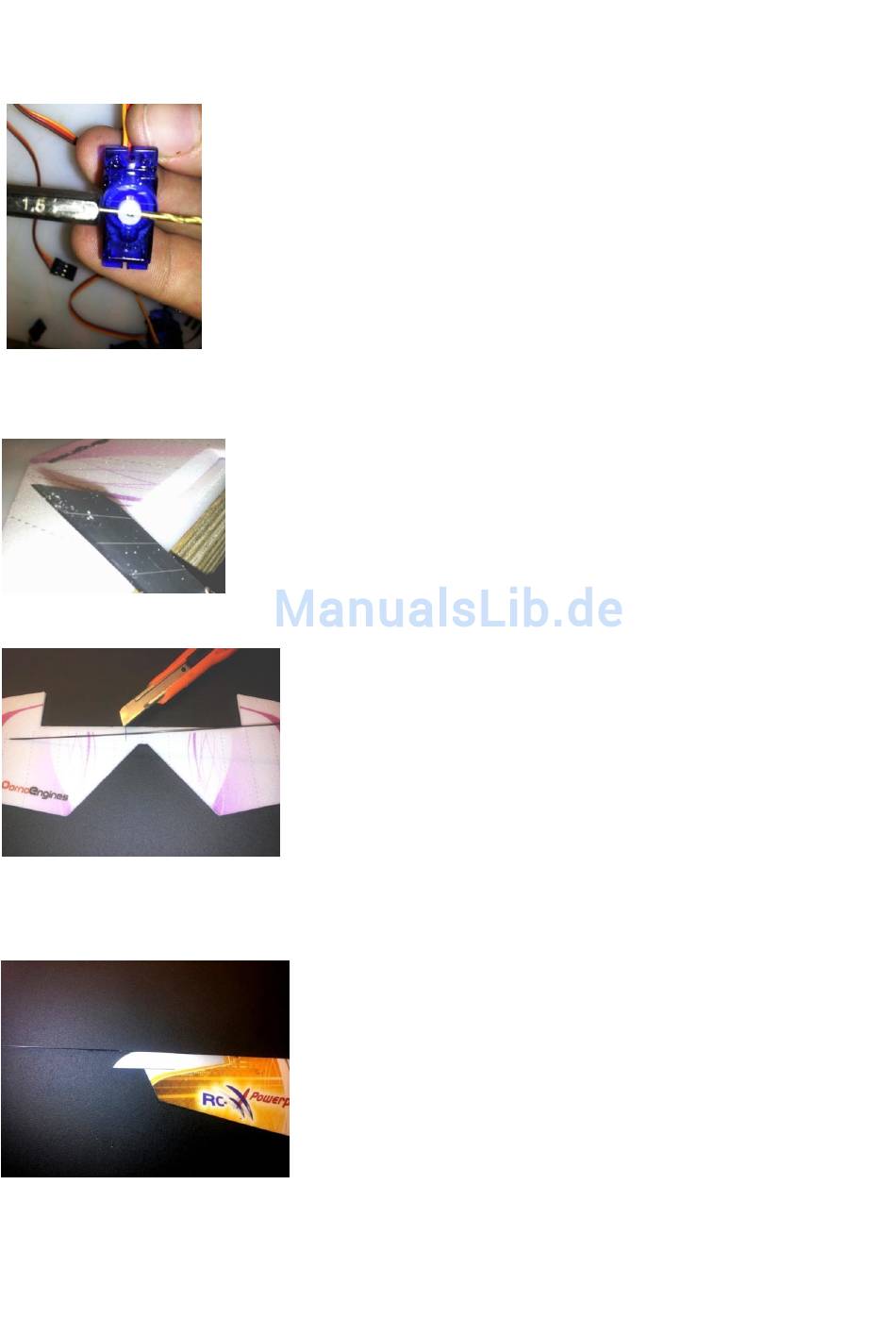

Die Abbildung 1 zeigt das „Durchbohren" des Abtriebes vom Servo mit einem 1,5mm Bohrer.
Bitte , wenn Sie den Aufbau so wählen, beachten Sie , dass mit großer Sicherheit Ihre Garantie
des Servoherstellers erlischt. Auch ist das Bohren nicht einfach und setzt einiges an Geschick
voraus. Wir distanzieren uns von jeder Haftung, wenn Sie sich etwa in die Hand bohren oder das
Loch schief wird. Bitte sehen Sie diese Lösung nur als Empfehlung von uns an.
Sie können jederzeit die dem Set beiliegenden Ruderhebel verwenden. Der gebogene Hebel ist
der Querruderhebel und gehört für das 9g. Servo. Wie das PP90. Die Biegung wird in die Front
gerichtet. Die Hebel werden mittels Sekundenkleber auf die original-Hebel des Servoherstellers
geklebt. Zur Verstärkung der Klebestelle können Sie ca. 10cm von der beiliegenden Kevlarschnur
verwenden und diese um die beiden Hebel wickeln und dann mit Sekundenkleber alles fixieren.
Abb2: Alle Ruderkanten werden im nächsten Schritt im 45Grad Winkel oder etwas mehr an
geschrägt. Dazu verwenden Sie ein scharfes Cuttermesser und Schleifpapier. Bitte beachten
Sie dass die Oberseite komplett erhalten bleiben muss. Es wird nur die Unterseite an
geschrägt!
Bitte gehen Sie bei diesem Schritt sehr sorgfältig mit dem Messer und den Materialien um. Je
genauer hier gearbeitet wird, desto länger werden Sie Freude mit der eXtreme 342© haben!
Abb.3 : Das Höhenleitwerk kann auf 2 Arten gegen Verwindung gebaut werden:
Entweder Sie schneiden einen ca. 25 cm langen Schlitz 18mm hinter der
Scharnierkannte in das Ruder und kleben dort mittels ganz wenig 5min Harz ein 3mm
Flachprofil in das Ruder. Bei dieser Tätigkeit können Sie auch das GFK-Ruderhorn
gleich einkleben : Dazu messen Sie ca. 15 mm von der Mitte auf der Unterseite nach
links und machen einen 18 mm langen Schlitz in Rumpfrichtung in das Ruder. In dieses
Schlitz stecken Sie nun das Ruderhorn und verkleben alles mit hauchdünn 5min. Harz.
ACHTUNG: Das Gfk-Ruderhorn hat eine abgeschrägte Seite, diese gehört so
eingeklebt, dass diese zur abgeschrägten Ruderseite passt.
Abb.4 : Verkleben des 3mm Flachprofil mittels Uhu-Por© auf der Nasenleiste der
Fläche.
Das Reststück der Kohleleiste kann gleich als Hecksporn hinten am Rumpf mit Uhu-
Por© eingeklebt werden. Auf dem Überstand wird dann später gelandet.
Nehmen Sie ein anders Stück 3mm Kohleflachprofil und kleben es in den unteren
Schlitz bis außen an die Fläche.
