Inhaltszusammenfassung für Dell Inspiron 16 Plus 7630

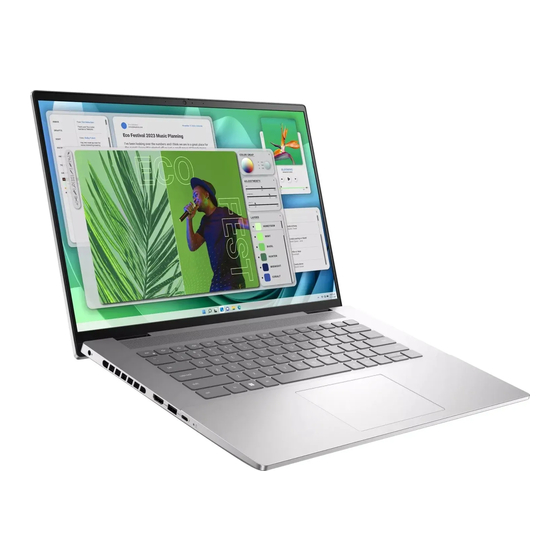

- Seite 1 Inspiron 16 Plus 7630 Benutzerhandbuch - NVIDIA GeForce RTX 3050/4050 und Intel-Grafikkarte Vorschriftenmodell: P125F Vorschriftentyp: P125F004 August 2023 Rev. A01...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Oberseite....................................9 Vorderseite....................................10 Unten..................................... 12 Service Tag................................... 13 Anzeige für Akkuladestand und Akkustatus........................13 Kapitel 2: Einrichten Ihres Inspiron 16 Plus 7630................14 Kapitel 3: Technische Daten des Inspiron 16 Plus 7630..............17 Abmessungen und Gewicht..............................17 Prozessor....................................17 Chipsatz....................................18 Betriebssystem..................................18 Arbeitsspeicher..................................19 Externe Ports..................................19... - Seite 4 Nach der Arbeit an Komponenten im Inneren des Computers................33 BitLocker..................................34 Empfohlene Werkzeuge..............................34 Schraubenliste..................................34 Hauptkomponenten des Inspiron 16 Plus 7630....................... 35 Kapitel 5: Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)....38 Bodenabdeckung................................. 38 Entfernen der Bodenabdeckung..........................38 Installieren der Bodenabdeckung..........................41 SSD-Laufwerk..................................45...
- Seite 5 Löschen von BIOS- (System-Setup) und Systemkennwörtern.................. 108 Kapitel 9: Fehlerbehebung......................109 Umgang mit aufgeblähten Lithium-Ionen-Akkus......................109 Suchen Sie die Service-Tag-Nummer oder den Express-Service-Code Ihres Dell Computers..... 109 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............110 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart.............110 Integrierter Selbsttest (Built-In Self-Test, BIST)......................110...
- Seite 6 Sicherungsmedien und Wiederherstellungsoptionen..................... 114 Ein- und Ausschalten des WLAN............................115 Entladen des Reststroms (Kaltstart)..........................115 Kapitel 10: Hilfe erhalten und Kontaktaufnahme mit Dell..............116 Inhaltsverzeichnis...
-
Seite 7: Kapitel 1: Ansichten Des Inspiron 16 Plus 7630
Ansichten des Inspiron 16 Plus 7630 Rechts Abbildung 1. Für Systeme mit LPDDR5/LDPPR5x-Speicher 1. Universelle Audio-Buchse Zum Anschluss eines Kopfhörers oder eines Headsets (Kopfhörer-Mikrofon-Kombi). 2. USB 3.2 Gen 1-Anschluss Zum Anschluss von Geräten, wie z. B. externen Speichergeräten und Druckern. Bietet Datenübertragungsgeschwindigkeiten von bis zu 5 Gbps. -
Seite 8: Links
Unterstützt USB4, DisplayPort 1.4, Thunderbolt 4 und ermöglicht auch den Anschluss an einen externen Bildschirm mithilfe eines Bildschirmadapters. Bietet Datenübertragungsraten von bis zu 40 Gbit/s für USB4 und Thunderbolt 4. ANMERKUNG: Sie können eine Dell Docking-Station mit den Thunderbolt 4-Ports verbinden. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. ANMERKUNG: Ein USB-Typ-C-auf-DisplayPort-Adapter ist erforderlich, um eine Verbindung zum DisplayPort-Gerät... -
Seite 9: Oberseite
Betriebsschalter 4 Sekunden lang gedrückt, um ein Herunterfahren des Computers zu erzwingen. Wenn der Betriebsschalter über einen Fingerabdruckleser verfügt, platzieren Sie Ihren Finger auf dem Betriebsschalter, um sich anzumelden. ANMERKUNG: Der hervorgehobene Bereich zeigt den tatsächlich aktiven Fingerabdruckleserbereich an. Die Abbildung dient nur zur Veranschaulichung. Ansichten des Inspiron 16 Plus 7630... -
Seite 10: Vorderseite
ANMERKUNG: Sie können das Verhalten des Betriebsschalters in Windows anpassen. Weitere Informationen finden Sie unter Me and My Dell (Ich und mein Dell) unter www.dell.com/support/manuals. 3. Rechter Mausklickbereich Drücken Sie hier, um mit der rechten Maustaste zu klicken. ANMERKUNG: Der rechte Mausklickbereich ist aktiviert, wenn Sie das Touchpad berühren. - Seite 11 Erhöht die Sicherheit in Kombination mit Windows Hello-Gesichtsauthentifizierung. 4. Privacy Shutter Schieben Sie den Kameraverschluss, um das Kameraobjektiv abzudecken und Ihre Privatsphäre zu schützen, wenn die Kamera nicht verwendet wird. 5. Kamera Ermöglicht Video-Chats, Fotoaufnahmen und Videoaufzeichnungen. Ansichten des Inspiron 16 Plus 7630...
-
Seite 12: Unten
Verbessert die Audioausgabe mit niedriger Frequenz. 2. Service-Tag-Nummer und Normenetiketten Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Das Normenetikett enthält Informationen zu gesetzlichen Vorschriften über Ihrem Computer. -
Seite 13: Service Tag
Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Anzeige für Akkuladestand und Akkustatus Die folgende Tabelle enthält eine Liste des Anzeigeverhaltens für Akkuladestand und Akkustatus Ihres Inspiron 16 Plus 7630. Tabelle 1. Anzeigeverhalten für Akkuladestand und Akkustatus Stromquelle... -
Seite 14: Kapitel 2: Einrichten Ihres Inspiron 16 Plus 7630
Einrichten Ihres Inspiron 16 Plus 7630 Info über diese Aufgabe ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Schritte 1. Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter. - Seite 15 Stellen Sie sicher, dass der Netzadapter an den Computer angeschlossen ist, wenn er zum ersten Mal eingeschaltet wird. 2. Fertigstellen des Windows-Setup. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: ● Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her.
- Seite 16 Dell Digital Delivery Laden Sie Software-Anwendungen herunter, die Sie erworben haben, die jedoch noch nicht auf dem Computer vorinstalliert sind. Weitere Informationen zur Verwendung von Dell Digital Delivery finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Einrichten Ihres Inspiron 16 Plus 7630...
-
Seite 17: Kapitel 3: Technische Daten Des Inspiron 16 Plus 7630
● 2,22 kg (4,89 lb) nur für Computer mit DDR5-Speicher ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden. Prozessor In der folgenden Tabelle sind die Details der von Ihrem Inspiron 16 Plus 7630 unterstützten Prozessoren aufgeführt. Tabelle 4. Prozessor Beschreibung Option 1 Option 2... -
Seite 18: Chipsatz
Grafikkarte (nur mit Dual-Channel- für Computer Speicherkonfiguration) mit Dual-Channel- Speicherkonfiguration) Chipsatz In der folgenden Tabelle sind die Details des von Ihrem Inspiron 16 Plus 7630-System unterstützten Chipsatzes aufgeführt. Tabelle 5. Chipsatz Beschreibung Werte Chipsatz In Prozessor integriert Prozessor Intel Core i5-i7 der 13. Generation... -
Seite 19: Arbeitsspeicher
Arbeitsspeicher Die folgende Tabelle enthält die technischen Daten des Arbeitsspeichers für den Inspiron 16 Plus 7630: Tabelle 6. Arbeitsspeicher Beschreibung Werte Speichersteckplätze ● Zwei DIMM-Steckplätze (gilt nur für Computer mit DDR5- Speicher) ● Auf der Systemplatine integriert. (gilt nur für Computer mit... -
Seite 20: Interne Steckplätze
● Ein Thunderbolt 4-Anschluss mit DisplayPort und Power Delivery Sicherheitskabeleinschub Nicht unterstützt Interne Steckplätze In der folgenden Tabelle sind die internen Steckplätze des Inspiron 16 Plus 7630 aufgeführt. Tabelle 8. Interne Steckplätze Beschreibung Werte ● Ein M.2 2230/2280-Steckplatz für PCIe Solid-State-Laufwerk ●... -
Seite 21: Audio
Option 2 vollständige Bluetooth Wireless- möglicherweise nicht die vollständige Kartenfunktionalität. Bluetooth Wireless-Kartenfunktionalität. Audio Die folgende Tabelle enthält die technischen Daten des Audios für das Inspiron 16 Plus 7630-System. Tabelle 10. Audio Beschreibung Werte Audio-Controller Waves MaxxAudio Pro und Dolby Atmos Core Stereo-Konvertierung Unterstützt... -
Seite 22: Speicherkartenleser
Speicherkartenleser In der folgenden Tabelle sind die vom Inspiron 16 Plus 7630-System unterstützten Medienkarten aufgeführt. Tabelle 12. Technische Daten des Medienkartenlesegeräts Beschreibung Werte Medienkartentyp ● Ein Steckplatz für SD-Karte 3.0 (nur für Computer mit LPDDR5/LPDDR5x-Speicher) ● Ein microSD-Kartensteckplatz (gilt nur für Computer mit DDR5-Speicher) Unterstützte Medienkarten... -
Seite 23: Kamera
Fn + Pfeil nach links Startseite Fn + Pfeil nach rechts Ende Kamera Die folgende Tabelle enthält die technischen Daten der Kamera für das Inspiron 16 Plus 7630-System. Tabelle 15. Kamera – Technische Daten Beschreibung Option 1 Option 2 Anzahl der Kameras... -
Seite 24: Touchpad
Diagonaler Betrachtungswinkel: Kamera 82,0 Grad 80 Grad Infrarot-Kamera Nicht unterstützt 86,60 Grad Touchpad Die folgende Tabelle enthält die technischen Daten des Touchpads für das Inspiron 16 Plus 7630-System. Tabelle 16. Touchpad – Technische Daten Beschreibung Werte Touchpad-Auflösung: > 300 DPI Touchpad-Abmessungen: Horizontal 115 mm (4,53 Zoll) Vertikal 80 mm (3,15 Zoll) -
Seite 25: Akku
Die Temperaturbereiche für Betrieb und Lagerung können je nach Komponente variieren, sodass das Betreiben oder Lagern des Geräts außerhalb dieser Bereiche die Leistung bestimmter Komponenten beeinträchtigen kann. Akku Die folgende Tabelle enthält die technischen Daten des Akkus für Inspiron 16 Plus 7630. Tabelle 18. Akku – Technische Daten Beschreibung Werte Akku-Typ 6-Zellen-Polymer, 86 Wh... -
Seite 26: Display
Wenn der Akku vollständig entleert ist, schließen Sie den Netzadapter an, schalten Sie den Computer ein und starten Sie den Computer neu, um den Stromverbrauch zu reduzieren. Display Die folgende Tabelle enthält die technischen Daten der Anzeige für das Inspiron 16 Plus 7630-System. Tabelle 19. Anzeige – technische Daten Beschreibung... -
Seite 27: Fingerabdruckleser (Optional)
Intel Iris X -Grafikkarte Gemeinsam genutzter Systemspeicher Intel Core i5-i7 der 13. Generation GPU – Separat Die folgende Tabelle enthält die technischen Daten der vom Inspiron 16 Plus 7630 unterstützten separaten Grafikkarte (GPU). Tabelle 22. GPU – Separat Controller Speichergröße Arbeitsspeichertyp... -
Seite 28: Supportmatrix Für Mehrere Displays
Supportmatrix für mehrere Displays In der folgenden Tabelle finden Sie die Supportmatrix für mehrere Displays für das Inspiron 16 Plus 7630-System. Tabelle 23. Supportmatrix für mehrere Displays Grafikkarte Direct Graphics Controller Unterstützte externe Displays mit Unterstützte externe Direct Output Mode... -
Seite 29: Dell Support-Richtlinien
Dell Support-Richtlinien Weitere Informationen zu den Dell Support-Richtlinien finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. ComfortView Plus WARNUNG: Eine längere Exposition gegenüber blauem Licht vom Bildschirm kann zu Langzeiteffekten wie z. B. Belastung der Augen, Ermüdung der Augen oder Schädigung der Augen führen. -
Seite 30: Kapitel 4: Arbeiten An Komponenten Im Inneren Des Computers
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw. -
Seite 31: Sicherheitsvorkehrungen
ANMERKUNG: Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird. -
Seite 32: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 33: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 34: Bitlocker
Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●... -
Seite 35: Hauptkomponenten Des Inspiron 16 Plus 7630
Betriebsschalter mit optionalem M2x3 Fingerabdruckleser Typ-C-Anschlusshalterung M2x4 Bildschirmbaugruppe M2.5x5.5 E/A-Platine M2x2 Systemplatine M2x2 Touchpad M2x2 Touchpad M1.6x2.5 Hauptkomponenten des Inspiron 16 Plus 7630 Die folgende Abbildung zeigt die wichtigsten Komponenten des Inspiron 16 Plus 7630. Arbeiten an Komponenten im Inneren des Computers... - Seite 36 1. Bodenabdeckung 2. Netzadapterkabel 3. Lautsprechermodul (Woofer) 4. Rechter Lüfter 5. Kühlkörper 6. Kühlabdeckung des M.2-Solid-State-Laufwerks 7. M.2-Solid-State-Laufwerk mit Montagehalterung 8. Systemplatine 9. M.2-Wireless-Halterung 10. M.2-Wireless-Karte 11. Touchpad mit Touchpadhalterung 12. Bildschirmbaugruppe 13. Handballenstützen- und Tastaturbaugruppe Arbeiten an Komponenten im Inneren des Computers...
- Seite 37 19. Kabel des Betriebsschalters mit optionalem Fingerabdruckleser 20. Betriebsschalterplatine ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter.
-
Seite 38: Kapitel 5: Entfernen Und Installieren Von Vom Kunden Austauschbaren Einheiten (Crus)
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs) Die austauschbaren Komponenten in diesem Kapitel sind vom Kunden austauschbare Einheiten (Customer Replaceable Units, CRUs). VORSICHT: Kunden können nur die vom Kunden austauschbaren Einheiten (CRUs) gemäß den Sicherheitsvorkehrungen und Austauschverfahren ersetzen. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. - Seite 39 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 40 Schritte 1. Entfernen Sie die sieben Schrauben (M2x4), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Lösen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe. 3. Hebeln Sie die Bodenabdeckung mit einem Kunststoffstift zuerst im Bereich der Scharniere und dann an allen Seiten ab, um die Bodenabdeckung zu lösen.
-
Seite 41: Installieren Der Bodenabdeckung
4. Heben Sie die Bodenabdeckung von der Handballenstützen- und Tastaturbaugruppe ab. 5. Trennen Sie das Akkukabel von seinem Anschluss auf der Hauptplatine. Installieren der Bodenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 42 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 43 Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
- Seite 44 Schritte 1. Schließen Sie das Akkukabel an seinem Anschluss auf der Systemplatine an. 2. Platzieren Sie die Bodenabdeckung auf der Handballenstützen- und Tastaturbaugruppe. 3. Drücken Sie auf die Seiten der Bodenabdeckung, bis sie einrasten. 4. Ziehen Sie die zwei unverlierbaren Schrauben zur Befestigung der Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe fest.
-
Seite 45: Ssd-Laufwerk
Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SSD-Laufwerk Entfernen des M.2-2230-Solid-State-Laufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 46: Installieren Des M.2-2230-Solid-State-Laufwerks
Sie die vorhandene Montagehalterung, um letzteres zu installieren. Wenn Sie das M.2 2280-Solid-State-Laufwerk (im Lieferumfang des Computers enthalten) gegen ein M.2 2230-Solid-State-Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid- State-Laufwerk zu erwerben. -
Seite 47: Entfernen Des M.2-2280-Solid-State-Laufwerks
4. Richten Sie die Kerbe auf dem M.2 2230-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 5. Schieben Sie die M.2-2230-Solid-State-Festplatte in den Steckplatz für M.2-Solid-State-Festplatten auf der Systemplatine. 6. Setzen Sie die M.2-Kühlabdeckung auf das M.2-2230-Solid-State-Laufwerk. 7. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2 2230-Solid-State-Laufwerks und der Kühlabdeckung an der Systemplatine wieder an. -
Seite 48: Einbauen Des M.2-2280-Solid-State-Laufwerks
Wenn Sie das M.2 2280-Solid-State-Laufwerk (im Lieferumfang des Computers enthalten) gegen ein M.2 2230-Solid-State- Laufwerk austauschen, ist eine Montagehalterung für das M.2 2230-Solid-State-Laufwerk erforderlich. Wenden Sie sich an den Dell Support, um die Montagehalterung für das M.2 2230-Solid-State-Laufwerk zu erwerben. Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Installationsverfahren bildlich dar. -
Seite 49: Wireless-Karte
3. Setzen Sie die M.2-Kühlabdeckung auf das M.2-2280-Solid-State-Laufwerk. 4. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2 2280-Solid-State-Laufwerks und der Kühlabdeckung an der Systemplatine wieder an. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 50: Einbauen Der Wireless-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die Wireless-Kartenhalterung von der Wireless-Karte. 3. Trennen Sie die Antennenkabel von der Wireless-Karte. 4. Heben Sie die Wireless-Karte schräg an und entfernen Sie sie aus dem M.2-Wireless-Kartensteckplatz auf der Hauptplatine. Einbauen der Wireless-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... - Seite 51 Schritte 1. Verbinden Sie die Antennenkabel mit der Wireless-Karte. Tabelle 26. Farbcodierung des Antennenkabels Anschlüsse auf der Antennenkabelfarbe Siebdruckbeschriftung Wireless-Karte △ (weißes Dreieck) Main Weiß MAIN Hilfskabel Schwarz ▲ (schwarzes Dreieck) 2. Richten Sie die Kerbe der Wireless-Karte an der Lasche des M.2 Wireless-Kartensteckplatzes auf der Systemplatine aus. 3.
-
Seite 52: Lüfter
Lüfter Entfernen des linken Lüfters Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 53: Entfernen Des Rechten Lüfters
Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des linken Lüfters und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie den linken Lüfter auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Schraubenbohrungen des linken Lüfters an den Schraubenbohrungen in der Handauflagen- und Tastaturbaugruppe aus. -
Seite 54: Installieren Des Rechten Lüfters
Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des rechten Lüfters und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Trennen Sie das Kabel des rechten Lüfters vom Anschluss auf der Hauptplatine. 2. Entfernen Sie die zwei Schrauben (M2x5), mit denen der rechte Lüfter an der Handballenstützen- und Tastaturbaugruppe befestigt ist. - Seite 55 Schritte 1. Platzieren Sie den Lüfter und richten Sie die Schraubenbohrungen im rechten Lüfter an den Schraubenbohrungen in der Handballenstützen-Tastatur-Baugruppe aus. 2. Bringen Sie die zwei Schrauben (M2x5) zur Befestigung des rechten Lüfters an der Handballenstützen- und Tastaturbaugruppe wieder an. 3.
-
Seite 56: Kapitel 6: Entfernen Und Installieren Von Vor Ort Austauschbaren Einheiten (Frus)
Um mögliche Beschädigungen der Komponente oder Datenverlust zu vermeiden, sollten die vor Ort austauschbaren Einheiten (FRUs) unbedingt durch einen autorisierten Servicetechniker ersetzt werden. VORSICHT: Dell Technologies empfiehlt, dass diese Reparaturen bei Bedarf von geschulten technischen Reparaturspezialisten durchgeführt werden. VORSICHT: Zur Erinnerung: Ihre Gewährleistung deckt keine Schäden ab, die möglicherweise im Verlauf von FRU- Reparaturen auftreten, die nicht von Dell Technologies autorisiert sind. -
Seite 57: Entfernen Des Akkus
Entfernen des Akkus VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 58: Batteriekabel
Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Akkus und stellen das Installationsverfahren bildlich dar. Schritte 1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. -
Seite 59: Einsetzen Des Akkukabels
Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 60: Bildschirmbaugruppe
Einsetzen des Akkukabels Schritte 1. Verbinden Sie das Akkukabel mit dem entsprechenden Anschluss am Akku. 2. Befestigen Sie das Akkukabel entsprechend den Markierungen am Akku. 3. Bringen Sie das Klebeband zur Befestigung des Akkukabels am entsprechenden Anschluss am Akku an. Nächste Schritte 1. - Seite 61 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 62: Einbauen Der Bildschirmbaugruppe
Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x5.5), mit denen das linke Scharnier der Bildschirmbaugruppe an der Hauptplatine befestigt ist. 2. Öffnen Sie das linke Bildschirmscharnier in einem Winkel von 90 Grad. 3. Lösen Sie das Klebeband, mit dem die Verriegelung des Bildschirmkabels am entsprechenden Anschluss befestigt ist. 4. - Seite 63 Schritte 1. Legen Sie die Bildschirmbaugruppe mit dem Bildschirm nach oben auf eine saubere und ebene Fläche. 2. Platzieren Sie die Handballenstützen- und Tastaturbaugruppe vorsichtig auf der Bildschirmbaugruppe. 3. Schließen Sie das linke Scharnier der Bildschirmbaugruppe und richten Sie dessen Schraubenbohrungen an den Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
-
Seite 64: E/A-Platine
8. Befestigen Sie das Klebeband, mit dem die Verriegelung des Bildschirmkabels am Anschluss auf der Hauptplatine befestigt wird. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. E/A-Platine Entfernen der E/A-Platine VORSICHT:... -
Seite 65: Einbauen Der E/A-Platine
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das E/A-Platinenkabel vom Anschluss auf der E/A-Platine. 2. Öffnen Sie die Verriegelung und trennen Sie das E/A-Platinenkabel vom Anschluss auf der E/A-Platine. 3. Heben Sie das E/A-Platinenkabel von der Handauflagen- und Tastaturbaugruppe. 4. -
Seite 66: Lautsprecher
Schritte 1. Platzieren Sie die E/A-Platine auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die Ports und Anschlüsse der E/A-Platine an den Steckplätzen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Richten Sie die Schraubenbohrungen auf der E/A-Platine an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. -
Seite 67: Einbauen Der Lautsprecher (Woofer)
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Touchpad-Kabel vom Anschluss auf der Hauptplatine. 2. Entfernen Sie das Touchpadkabel vom Lautsprecherkabel. 3. Ziehen Sie die Klebebänder ab, mit denen die Antennenkabel an der Hauptplatine befestigt sind, und entfernen Sie die Antennenkabel von den Woofer-Lautsprecherkabeln. - Seite 68 Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher (Woofer) und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Lautsprecher (Woofer) mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. 2.
-
Seite 69: Entfernen Der Lautsprecher (Hochtöner)
Entfernen der Lautsprecher (Hochtöner) VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 70: Netzadapteranschluss
Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lautsprecher (Hochtöner) und bieten eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie die Lautsprecher (Hochtöner) mithilfe der Führungsstifte auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. - Seite 71 Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers.
-
Seite 72: Einbauen Des Netzadapteranschlusses
8. Heben Sie den Netzadapteranschluss mit dem zugehörigen Kabel von der Handauflage/Tastatur-Baugruppe. Einbauen des Netzadapteranschlusses VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 73: Kühlkörper
5. Bringen Sie das Klebeband an, mit dem das Netzadapterkabel am Anschluss auf der Hauptplatine befestigt wird. 6. Verbinden Sie das Kabel der Bildschirmbaugruppe mit dem entsprechenden Anschluss auf der Hauptplatine und schließen Sie die Verriegelung. 7. Befestigen Sie das Klebeband, mit dem die Verriegelung des Kabels der Bildschirmbaugruppe am Anschluss auf der Hauptplatine befestigt wird. -
Seite 74: Installieren Des Integrierten Kühlkörpers
Schritte 1. Lösen Sie die vier unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist. Gehen Sie dabei in umgekehrter Reihenfolge vor (4 > 3 > 2 > 1). 2. Heben Sie den Kühlkörper von der Systemplatine. Installieren des integrierten Kühlkörpers VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 75: Entfernen Des Separaten Kühlkörpers
Schritte 1. Platzieren Sie den separaten Kühlkörper auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die unverlierbaren Schrauben auf dem Kühlkörper an den Schraubenöffnungen auf der Systemplatine aus. 3. Ziehen Sie die vier unverlierbaren Schrauben an, mit denen der Kühlkörper an der Hauptplatine befestigt wird. Gehen Sie dabei in der richtigen Reihenfolge vor (1 > 2 > 3 > 4). -
Seite 76: Einsetzen Des Separaten Kühlkörpers
Info über diese Aufgabe VORSICHT: Der Kühlkörper kann im Normalbetrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. ANMERKUNG: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. Die folgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Entfernen bildlich dar. -
Seite 77: Betriebsschalterplatine
Schritte 1. Platzieren Sie den separaten Kühlkörper auf der Handballenstützen- und Tastaturbaugruppe. 2. Richten Sie die unverlierbaren Schrauben auf dem Kühlkörper an den Schraubenöffnungen auf der Systemplatine aus. 3. Ziehen Sie der Reihe nach die sieben unverlierbaren Schrauben (1>2>3>4>5>6>7) an, mit denen der Kühlkörper an der Systemplatine befestigt ist. -
Seite 78: Einbauen Der Netzschalterplatine
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Netzschalterplatine vom Anschluss auf der E/A-Platine. 2. Entfernen Sie die beiden Schrauben (M2x3), mit denen die Netzschalterplatine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Lösen Sie das Kabel der Netzschalterplatine von der Handballenstützen- und Tastaturbaugruppe. 4. - Seite 79 Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Wenn die Hauptplatine oder der Kühlkörper ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmeleitpaste verwenden, um die Wärmeleitfähigkeit sicherzustellen. Die nachfolgenden Abbildungen zeigen die Position der Netzschalterplatine und bieten eine visuelle Darstellung des Verfahrens zum Einbauen.
-
Seite 80: Betriebsschalter Mit Optionalem Fingerabdruckleser
2. Richten Sie die Schraubenbohrungen auf der Netzschalterplatine an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der Netzschalterplatine an der Handballenstützen- und Tastaturbaugruppe wieder an. 4. Verbinden Sie das Kabel der Netzschalterplatine mit dem entsprechenden Anschluss auf der E/A-Platine und schließen Sie die Verriegelung. - Seite 81 Schritte 1. Entfernen Sie die Schraube (M2x2), mit der der Netzschalter mit optionalem Fingerabdruckleser an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 2. Öffnen Sie die Verriegelung und trennen Sie das Kabel des Fingerabdrucklesers vom Anschluss auf der Hauptplatine. ANMERKUNG: Die Schritte 2 und 3 gelten nur für Systeme, die mit einem Fingerabdruck-Lesegerät ausgeliefert werden. 3.
-
Seite 82: Installieren Des Netzschalters Mit Optionalem Fingerabdruck-Lesegerät
Installieren des Netzschalters mit optionalem Fingerabdruck- Lesegerät VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Wenn die Hauptplatine oder der Kühlkörper ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmeleitpaste verwenden, um die Wärmeleitfähigkeit sicherzustellen. -
Seite 83: Systemplatine
Schritte 1. Richten Sie den Netzschalter mit optionalem Fingerabdruckleser aus und setzen Sie ihn auf die Handballenstützen-Tastatur- Baugruppe. 2. Richten Sie die Schraubenbohrung auf dem Netzschalter mit optionalem Fingerabdruckleser auf die Schraubenbohrung auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Bringen Sie die Schraube (M2x2) zur Befestigung des Netzschalters mit optionalem Fingerabdruckleser an der Handballenstützen- und Tastaturbaugruppe wieder an. - Seite 84 1. Anschluss des Lautsprecherkabels (Hochtöner) 2. Stromkabelanschluss 3. Kabelanschluss der Bildschirmbaugruppe 4. Kabelanschluss für rechten Lüfter 5. Tastaturkabelanschluss 6. Kabelanschluss für Tastaturbeleuchtung 7. M.2-SSD-Steckplatz 8. M.2-Wireless-Kartensteckplatz 9. Anschluss des Lautsprecherkabels (Woofer) 10. Touchpadkabelanschluss 11. Kabelanschluss der E/A-Platine 12. Kabelanschluss für linken Lüfter Die nachfolgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.
- Seite 85 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 86: Einbauen Der Systemplatine
Schritte 1. Trennen Sie das Hochtöner-Lautsprecherkabel von seinem Anschluss auf der Hauptplatine. 2. Öffnen Sie die Verriegelungen und trennen Sie das E/A-Platinenkabel von den Anschlüssen auf der Hautplatine und der E/A-Platine. 3. Heben Sie das E/A-Platinenkabel von der Handauflagen- und Tastaturbaugruppe. 4. - Seite 87 1. Anschluss des Lautsprecherkabels (Hochtöner) 2. Stromkabelanschluss 3. Kabelanschluss der Bildschirmbaugruppe 4. Kabelanschluss für rechten Lüfter 5. Tastaturkabelanschluss 6. Kabelanschluss für Tastaturbeleuchtung 7. M.2-SSD-Steckplatz 8. M.2-Wireless-Kartensteckplatz 9. Anschluss des Lautsprecherkabels (Woofer) 10. Touchpadkabelanschluss 11. Kabelanschluss der E/A-Platine 12. Kabelanschluss für linken Lüfter Die folgenden Abbildungen zeigen die Position der Systemplatine und bieten eine visuelle Darstellung des Installationsverfahrens.
- Seite 88 Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
- Seite 89 Schritte 1. Richten Sie die Systemplatine auf der Handstützen- und Tastaturbaugruppe aus. 2. Richten Sie die Ports der Systemplatine an den Steckplätzen auf der Handballenstützen- und Tastaturbaugruppe aus. 3. Richten Sie die Schraubenbohrungen auf der Systemplatine auf die Schraubenbohrungen der Handballenstützen- und Tastaturbaugruppe aus.
-
Seite 90: Touchpad
Touchpad Entfernen des Touchpads VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. ANMERKUNG: Stellen Sie sicher, dass sich der Computer im Servicemodus befindet. Weitere Informationen finden Sie unter Schritt 6 unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 91: Installieren Des Touchpads
Schritte 1. Öffnen Sie die Verriegelung und trennen Sie das Touchpad-Kabel vom Anschluss auf dem Touchpad. 2. Öffnen Sie die Verriegelung und trennen Sie das Touchpad-Kabel vom Anschluss auf der Hauptplatine. 3. Lösen Sie das Klebeband, mit dem die Woofer-Lautsprecherkabel und die Antennenkabel am Touchpad befestigt sind. 4. - Seite 92 6. Entfernen Sie den linken und den rechten Lüfter. 7. Entfernen Sie den Netzadapterport. 8. Entfernen Sie die Lautsprecher (Woofer). 9. Entfernen Sie die Lautsprecher (Hochtöner). 10. Entfernen Sie die I/O-Platine. 11. Entfernen Sie die Hauptplatine. ANMERKUNG: Die Hauptplatine kann zusammen mit dem angebrachten Kühlkörper und M.2-SSD-Laufwerk entfernt und installiert werden, um eine Unterbrechung der thermischen Verbindung zu vermeiden.
- Seite 93 Schritte Nachdem alle vorab notwendigen Schritte durchgeführt wurden, verbleibt nur noch die Handauflagen-Tastatur-Baugruppe. ANMERKUNG: Die Handballenstützen-Tastatur-Baugruppe umfasst die folgenden Komponenten: ● Handballenauflage ● Tastatur ● Wireless-Antenne (2) Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
-
Seite 94: Einbauen Der Handballenstützen-Tastatur-Baugruppe
Einbauen der Handballenstützen-Tastatur-Baugruppe VORSICHT: Die Informationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt. Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position der Handauflagen-Tastatur-Baugruppe und stellen das Verfahren zum Einbauen bildlich dar. ANMERKUNG: Wenn die Hauptplatine oder der Kühlkörper ausgetauscht werden, müssen Sie die im Kit enthaltene Wärmeleitpaste verwenden, um die Wärmeleitfähigkeit sicherzustellen. - Seite 95 Schritte Platzieren Sie die Handballenstützen-Tastatur-Baugruppe auf einer ebenen und sauberen Oberfläche und führen Sie die erforderlichen Schritte aus, um die Handballenstützen-Tastatur-Baugruppe zu installieren. ANMERKUNG: Die Handballenstützen-Tastatur-Baugruppe umfasst die folgenden Komponenten: ● Handballenauflage ● Tastatur ● Wireless-Antenne (2) Nächste Schritte 1. Bauen Sie das Touchpad ein.
-
Seite 96: Kapitel 7: Software
● Windows 11 Pro National Academic ● Windows 11 Home Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Software... -
Seite 97: Kapitel 8: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 98: System-Setup-Optionen (Intel I5-13500H/I7-13700H)
Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 28. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Inspiron 16 Plus 7630 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Systems an. - Seite 99 Tabelle 28. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Memory Information Memory Installed Zeigt den installierten Gesamtspeicher des Systems an. Memory Available Zeigt den verfügbaren Gesamtspeicher des Systems an. Memory Speed Zeigt die Speichertaktrate an. Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an. Memory Technology Zeigt die für den Arbeitsspeicher verwendete Technologie an.
- Seite 100 Tabelle 30. System-Setup-Optionen – Menü „Integrated Devices“ (fortgesetzt) Integrierte Geräte Standardmäßig sind alle Optionen aktiviert. Tabelle 31. System-Setup-Optionen – Menü „Storage“ Storage Speicherschnittstelle Port Enablement Auf dieser Seite können Sie die integrierten Laufwerke aktivieren. Standardmäßig ist die Option M.2-PCIe-SSD aktiviert. Drive Information M.2 PCIe SSD Zeigt die Informationen zum M.2-PCIe-SSD-Typen des Systems an.
-
Seite 101: Systemverwaltung
Zeigt die Service-Tag-Nummer des Systems an. Asset Tag Erstellen einer Systemkennnummer. Diagnostics (Diagnose) Aktiviert oder deaktiviert die Planung integrierter Diagnosen durch Dell OS Agents. Standardmäßig ist diese Option deaktiviert. Tabelle 38. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten... -
Seite 102: System-Setup-Optionen (Intel I5-13420H/I7-13620H)
Abhängig vom System und den installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. Tabelle 40. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht Inspiron 16 Plus 7630 BIOS Version Zeigt die Versionsnummer des BIOS an. Service Tag Zeigt die Service-Tag-Nummer des Systems an. - Seite 103 Tabelle 40. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Devices Information Panel Type Zeigt den Panel-Typ des Systems an. Video Controller Zeigt den Video-Controller-Typ des Systems an. Video Memory Zeigt die Angaben zum Videospeicher des Systems an. Wi-Fi Device Zeigt die Angaben zum Wireless-Gerät des Systems an. Native Resolution Zeigt die native Auflösung des Bildschirms des Systems an.
- Seite 104 Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Dient zur Kontrolle des automatischen Startablaufs der Konsole für SupportAssist- Systemproblemlösung und des Dell OS Recovery Tools. Standardmäßig ist der Schwellenwert auf „2“ festgelegt. Tabelle 48. System-Setup-Optionen – Menü „System Management“ ...
-
Seite 105: Aktualisieren Des Bios
Tabelle 48. System-Setup-Optionen – Menü „System Management“ (fortgesetzt) Systemmanagement Asset Tag Erstellen einer Systemkennnummer. Diagnostics (Diagnose) Aktiviert oder deaktiviert die Planung integrierter Diagnosen durch Dell OS Agents. Standardmäßig ist diese Funktion aktiviert. Tabelle 49. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Adapter Warnings Enable Adapter Warnings Aktiviert oder deaktiviert Warnmeldungen während des Startvorgangs, wenn Adapter... -
Seite 106: Aktualisieren Des Bios Unter Verwendung Des Usb-Laufwerks In Windows
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob BIOS FLASH UPDATE als Startoption für Ihren Computer aufgeführt wird. -
Seite 107: System- Und Setup-Kennwort
Schritte 1. Stecken Sie im ausgeschalteten Zustand den USB-Stick, auf den Sie die Aktualisierung kopiert haben, in einen USB-Anschluss des Computers. 2. Schalten Sie den Computer ein und drücken Sie die F12-Taste, um auf das einmalige Startmenü zuzugreifen. Wählen Sie „BIOS- Aktualisierung“... -
Seite 108: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für... -
Seite 109: Kapitel 9: Fehlerbehebung
● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com... -
Seite 110: Diagnose Der Dell Supportassist-Systemleistungsprüfung Vor Dem Start
Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●... -
Seite 111: Lcd-Stromschienentest (L-Bist)
Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw. -
Seite 112: Systemdiagnoseanzeigen
8. Am Ende der letzten einheitlichen Farbe (rot) wird das System heruntergefahren. ANMERKUNG: Beim Start leitet die Dell SupportAssist-Diagnose vor dem Hochfahren zunächst einen BIST für den LCD ein. Hierbei wird ein Eingreifen des Benutzers zur Bestätigung der Funktionalität des LCD erwartet. - Seite 113 Tabelle 53. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag weiterhin besteht, muss das Speichermodul ersetzt werden. Speicher oder RAM-Fehler Prüfen Sie, ob das (Random Access Memory) Speichermodul korrekt installiert ist. Wenn das Problem weiterhin besteht, muss das Speichermodul ersetzt werden. Ungültiges Speichermodul Prüfen Sie, ob das installiert Speichermodul korrekt installiert...
-
Seite 114: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 115: Ein- Und Ausschalten Des Wlan
6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung... -
Seite 116: Kapitel 10: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
