PCCM MA-BOX2 Bedienungsanleitung Seite 3

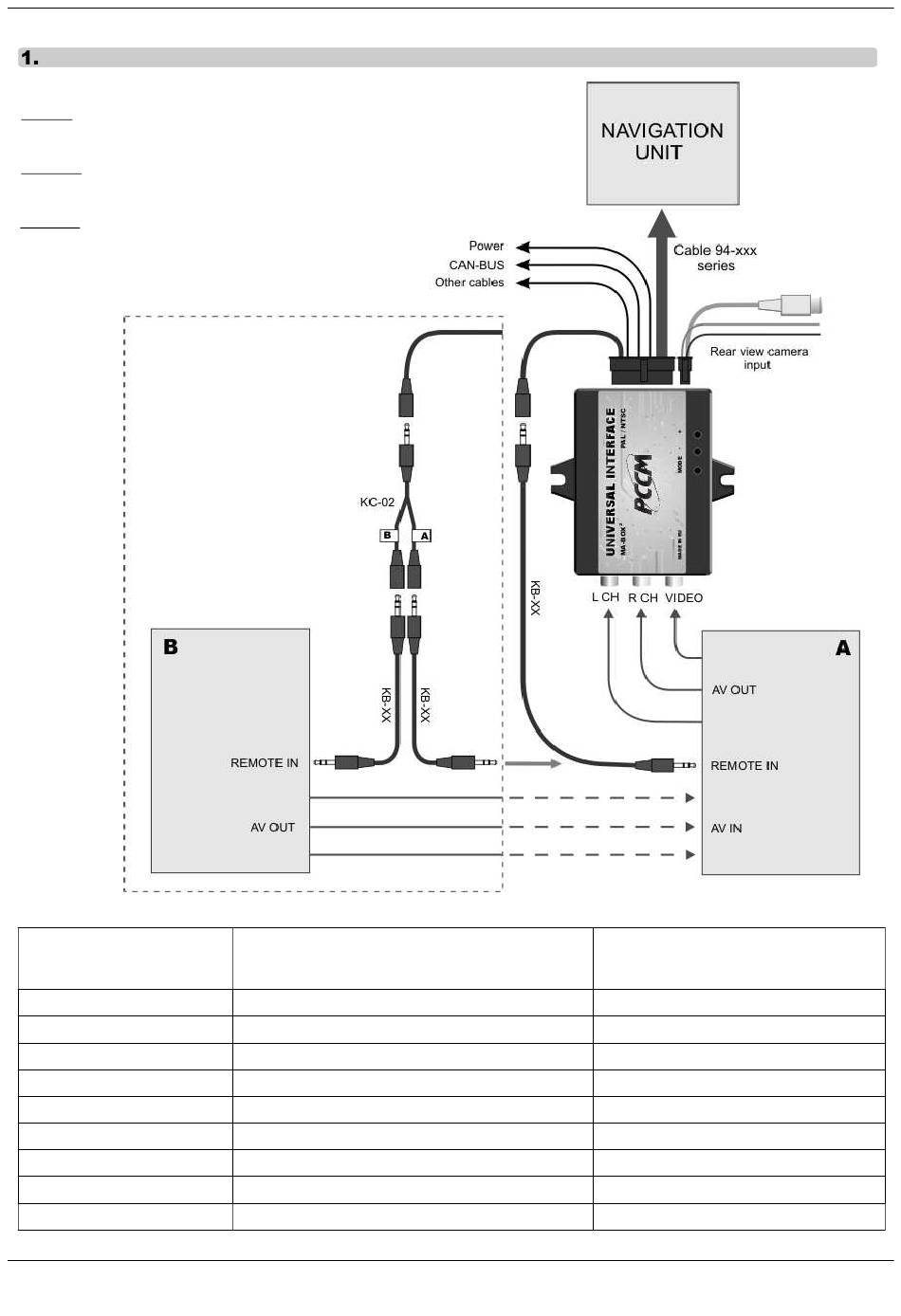

PL Schemat podłączenia
Uwaga! Tuner DVB-T powinien być podłączony jako urządzenie A
GB Connection diagrams.
Warning! DVB-T Tuner should always be connected as the device A
DE Schaltplan.
Achtung! DVB-T sollte als Gerät A angeschlossen werden
PL Opcja:
Konfiguracja z dwoma
urządzeniami
GB Optional:
configuration with
two devices
DE Option:
Konfiguration mit
zwei geräten
Nawigacja / Navigation
AUDI Navi Plus 4:3
AUDI RNS-E 16:9
VW MFD1
VW MFD2
VW RNS 2
Mercedes COMAND 2.0
Mercedes COMAND APS220
Mercedes COMAND 2.5
Seat, Skoda Ford MFD1
Przewody bez funkcji sterowania
Connecting cables without control functions
Anschlussleitungen mit keine Steuerfunktionen
94-110
94-140
94-110
94-120
94-120
94-130
94-130
94-150
94-110
Connectingcables with control function
Anschlussleitungen mit Steuerfunktion
3
Przewody z funkcją sterowania
94-210
94-240
94-210
94-220
94-220
94-230
94-230
94-250
94-210
