1 1

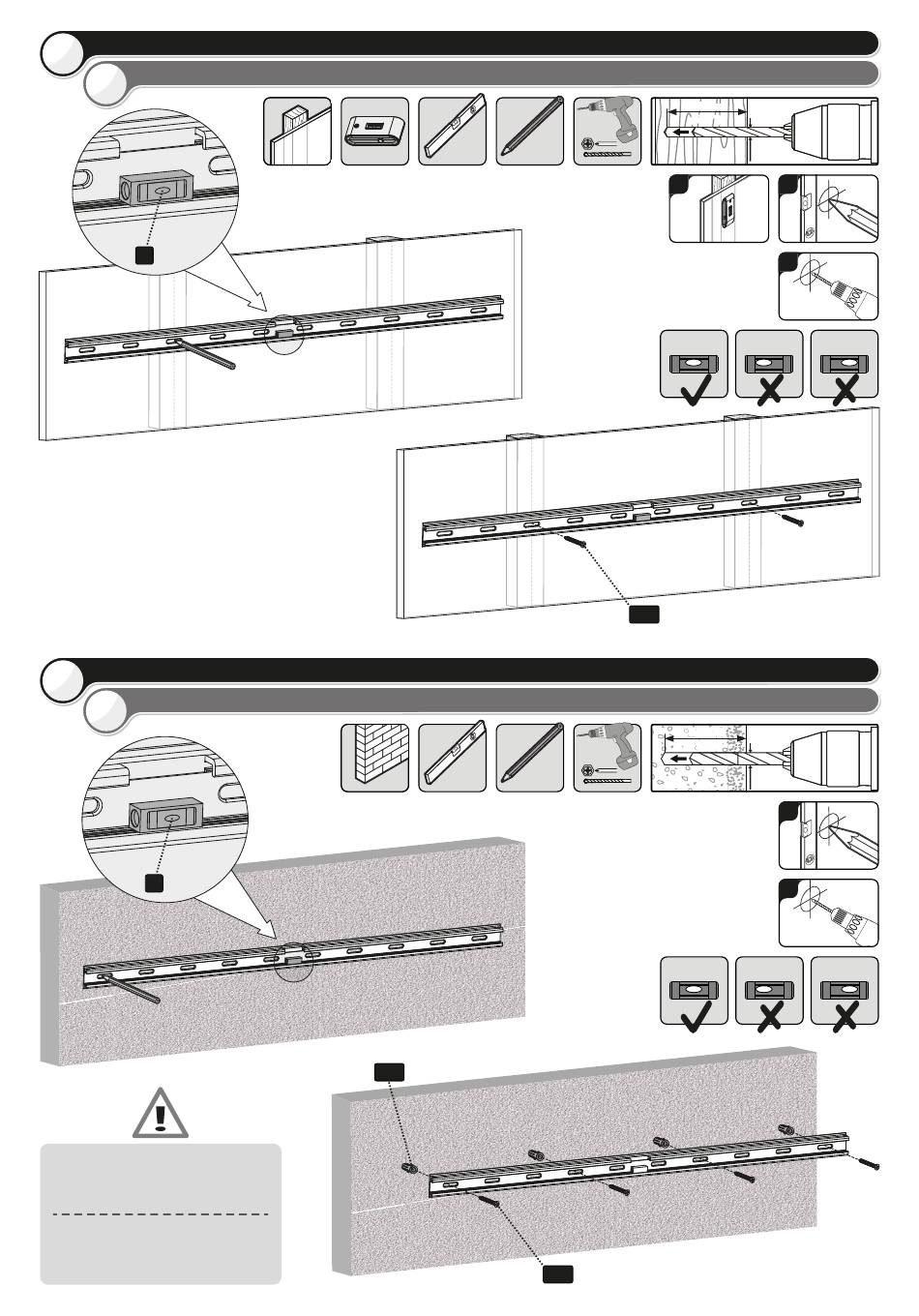

Für Montage an der Holzbalkenwand / For wood stud wall mounting
a a
B
1 1
Für Montage an der Massivbetonwand / For solid brick and concrete wall mounting
b b
B
Achtung: Mitgelieferte Dübel
sind nur für Massivbeton-
wände geeignet!
Warning: Supplied plastic
anchors are only suitable
for solid concrete walls!
W-B
W-A
5
45mm
45mm
(1.8'')
(1.8'')
Ø3,5mm
Ø3,5mm
(Ø5/32')
(Ø5/32')
I
II
III
W-A
45mm
45mm
(1.8'')
(1.8'')
Ø8mm
Ø8mm
(Ø5/16'')
(Ø5/16'')
I
II
