Inhaltszusammenfassung für Diamond G7/4BF7

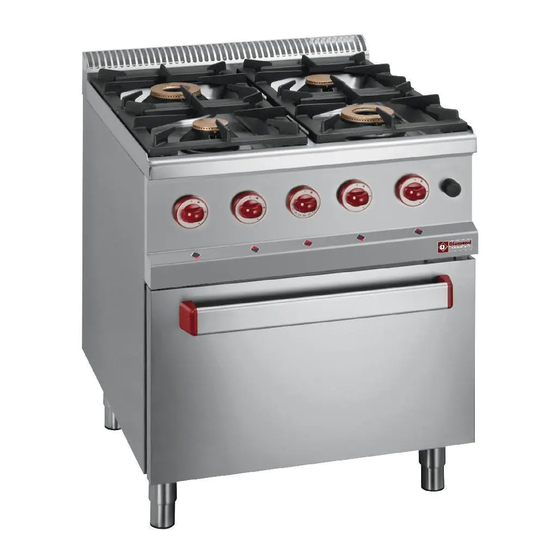

- Seite 1 05/2018 Mod: G7/4BF7 Production code: BBG4F77XL...
- Seite 2 HERD - GLÜHPLATTE - FLEX-BRENNER BEDIENUNGSANLEITUNG G2... / G4... / G6... 7 (XS-XM-XL) G2... / G4... / G6... 8 (XXS- XXSP-XS-XM-XL-XXL) GT... 77 / 98 / 8... XL GÁS GÁZ...
- Seite 3 INHALTSVERZEICHNIS DOKUMENT-KENNDATEN REFERENZNORMEN ANWENDERINFORMATIONEN Vorwort - Zweck des Dokuments - Hinweise zum Lesen des Dokuments Aufbewahrung des Dokuments - Zielgruppe - Schulungsprogramm Vorbereitungen durch den Kunden - Lieferumfang - Bestimmungsgemäßer Gebrauch Betriebsbedingungen Abnahmeprüfung und Garantie - Genehmigung - FLEX-Brenner ALLGEMEINE SICHERHEITSHINWEISE Vorwort - Verpflichtungen - Verbote - Tipps - Empfehlungen Angaben zu Restrisiken - Verfahren bei Gasgeruch in der Umgebung - Sitz der Hauptsteuerungskomponenten - Betriebsarten und Funktionen der Knöpfe, Tasten...
- Seite 4 IDENTIFICAZIONE DOCUMENTO - DOCUMENT IDENTIFICATION - IDENTIFICATION DU DOCUMENT IDENTIFICACIÓN DEL DOCUMENTO - DOKUMENT-KENNDATEN - IDENTIFICAÇÃO DO DOCUMENTO IDENTYFIKACJA DOKUMENTU - DOCUMENTIDENTIFICATIE - ИДЕНТИФИКАЦИЯ ДОКУМЕНТА IDENTIFISERING DOKUMENT - DOKUMENT IDENTIFIERING - DOKUMENTUM AZONOSÍTÁSA CODICE DEL DOCUMENTO - DOCUMENT CODE - CODE DU DOCUMENT - CÓDIGO DEL DOCU- MENTO - DOKUMENTNUMMER - CÓDIGO DO DOCUMENTO - KOD DOKUMENTU - DOCUMENT- N°...
- Seite 5 ANWENDERINFORMATIONEN Vorwort Dieses Dokument wurde in der Muttersprache des Herstellers (Italienisch) erstellt. Die in diesem Dokument enthaltenen Informationen sind zur ausschließlichen Verwendung durch den berechtigten Bediener des Geräts bestimmt. Die Bediener müssen hinsichtlich aller Aspekte der Funktionsweise und Sicherheit geschult sein. Besondere Sicherheitsvorschriften (Verpflichtungen / Verbote / Gefahren) werden in einem gesonderten Kapitel zu diesen Themen erläutert.
- Seite 6 ANWENDERINFORMATIONEN Bestimmungsgemäßer Verwendung Originalanleitung. Dieses Gerät ist für gewerbliche Zwecke bestimmt. Der Einsatz des in diesem Dokument beschriebenen Geräts wird als „bestimmungsgemäße Nutzung“ angesehen, wenn es zum Garen oder Regene- rieren von Lebensmitteln verwendet wird; jede andere Verwendung wird als „unsachgemäße Verwendung“ und daher als gefährlich angesehen.
- Seite 7 ALLGEMEINE SICHERHEITSHINWEISE Vorwort Diese Bedienungsanleitung wurde für den „gewöhnlichen Bediener“ (Bediener mit begrenzten Verantwortlichkei- ten und Aufgaben) erstellt. Also eine Person, die autorisiert und beauftragt ist, das Gerät mit aktivierten Schutzein- richtungen zu bedienen, und regelmäßige Wartungsaufgaben (Reinigung des Geräts) ausführen kann. Die Bediener, die das Gerät benutzen, müssen hinsichtlich aller Aspekte der Funktionsweise und Sicher- heitseinrichtungen geschult sein.
- Seite 8 ALLGEMEINE SICHERHEITSHINWEISE Angaben zu Restrisiken Trotz Anwendung der Regeln für die „Gute Herstellungspraxis“ und Beachtung der gesetzlichen Bestimmungen über Herstellung und Vertrieb dieses Produkts verbleiben aufgrund der Art des Produkts noch „Restrisiken“, welche nicht auszuschließen sind. Diese Restrisiken umfassen: Restrisiko Stromschlag: Ein solches Risiko besteht bei Eingriffen an unter Spannung stehenden elektrischen und/ oder elektronischen Einrichtungen.
- Seite 9 ALLGEMEINE SICHERHEITSHINWEISE Sitz der Hauptsteuerungskomponenten Die Anordnung der Abbildungen dient nur der Veranschaulichung und kann Änderungen unterliegen. 1. Einstellknopf Brenner mit offener Flamme. 5. Garraum (Backofen). 2. Einstellknopf Thermostat. 6. Kochfeld (Gasbrenner - Platten) 3. Knopf der Piezozündung. 7. Auffangbehälter für ablaufende Stof 4.
- Seite 10 BEDIENUNGSANLEITUNG Beschreibung der Abschaltfunktionen Bei Abschaltung durch Betriebsstörung und Notabschaltung ist es zwingend vorgeschrieben, bei drohender Gefahr alle Absperrvorrichtungen der Energiezufuhr zum Gerät zu schließen (Strom, Wasser, Gas). Die Zeichnung zeigt die verschiedenen Stellungen der Drehknöpfe während der Notabschaltung (A1, B1, C1, D1, E1) und bei Unterbrechung eines Garvorgangs (A2, B2, C2, D2, E2). Abschaltung bei Betriebsstörung Sicherheitsthermostat Serienausstattung bei folgenden Gerätemodellen:...
- Seite 11 BEDIENUNGSANLEITUNG Inbetriebnahme Das Gerät muss vor dem Erststart und nach längerer Stillstandszeit gründlich gereinigt wer- den, um alle möglichen Fremdmaterialrückstände zu beseitigen (siehe Planmäßige Wartung). Reinigung bei Erstinbetriebnahme Benutzen Sie zum Reinigen keine Hochdruckreiniger und/oder spritzen Sie das Gerät nicht direkt mit Wasser ab.
- Seite 12 BEDIENUNGSANLEITUNG Starten des Betriebs Vor diesem Schritt siehe „Tägliche Inbetriebnah- me“. Beim Umgang mit dem Gargut auf dem Gerät ver- bleibt ein Restrisiko der Verbrennung; ein solches Risiko besteht bei versehentlichem Kontakt mit dem Kochfeld, Garraum, Kochgeschirr oder dem Gargut. Deshalb müssen unbedingt geeignete persönli- che Schutzmaßnahmen getroffen werden.
- Seite 13 BEDIENUNGSANLEITUNG Einschalten Elektro-Backofens (Abb. 3A) Stecken Sie ggf. den Stecker des Geräts in die entsprechende Steckdose für die Stromversor- gung. Thermostat-Drehknopf in die gewünschte Stellung drehen (Abb. 4 A-B). Die Kontrollleuchten „G“ und „H“ zeigen die je- weilige Betriebsphase an. Grüne Kontrollleuchte: Diese Kontrollleuchte zeigt die Ein- stellung des Einschalt-Drehknopfs an.
- Seite 14 PLANMßIGE WARTUNG Verpflichtungen - Verbote - Tipps - Empfehlungen Falls das Gerät an einen Rauchgasabzug angeschlossen ist, muss das Rauchabzugsrohr gemäß den länderspezifischen regulatorischen Bestimmungen gereinigt werden (kontak- tieren Sie hierzu Ihren Installateur zur Information). Um sicherzustellen, dass sich das Gerät in einem technisch einwandfreien Zustand befin- det, ist mindestens einmal jährlich eine Wartung durch einen vom Kundendienst zugelas- senen Techniker durchführen zu lassen.
- Seite 15 PLANMßIGE WARTUNG Tägliche Reinigung des Kochfelds Brennerroste aus der Kochmulde entfernen. Nacheinander entfernen: Brennerdeckel und Brennerkörper. Reinigungsflüssigkeit mit einem normalen Zerstäuber auf die gesamte Oberfläche der Kochmulde aufbringen und mit einem nicht scheuernden Schwamm sorgfältig die gesamte Oberfläche von Hand reinigen. Danach sorgfältig mit Leitungswasser abspülen (dabei keine Hochdruckreiniger verwenden und/oder nicht direkt mit Wasser abspritzen).
- Seite 16 PLANMßIGE WARTUNG Reinigung bei Außerbetriebnahme für längere Zeit Bei längerem Gerätestillstand führen Sie alle oben beschriebenen Arbeiten und die Schritte der täglichen Reinigung durch. Nach diesen Arbeiten müssen die am stärksten der Oxidation ausgesetzten Bauteile wie folgt geschützt werden: • Zur Reinigung der Teile lauwarmes Wasser mit etwas Seife verwenden;...
- Seite 17 PLANMßIGE WARTUNG Fehlersuche und -behebung Wenn das Gerät nicht einwandfrei arbeiten sollte, versuchen Sie, kleinere Probleme mithilfe dieser Tabelle selbst zu lösen. STÖRUNG MÖGLICHE URSACHE AUSZUFÜHRENDE ARBEITEN • • Das Gerät lässt sich nicht ein- Hauptschalter nicht einge- Hauptschalter einschalten. •...
- Seite 18 ENTSORGUNG Außerbetriebsetzung und Entsorgung des Geräts DIE MATERIALIEN MÜSSEN GEMÄSS DEN GELTENDEN GESETZLICHEN BESTIM- MUNGEN DES LANDES ENTSORGT WERDEN, IN DEM DAS GERÄT VERSCHROTTET WIRD. Erklärung gemäß den Richtlinien (siehe Abschnitt 0.1) zur Reduzierung des Einsatzes von Schadstoffen in elektrischen und elektronischen Geräten, sowie zur Abfallentsorgung. Das auf dem Gerät oder der Verpackung angebrachte Symbol der durchgestrichenen Mülltonne weist darauf hin, dass das Produkt am Ende seiner Nutzlebensdauer von anderen Abfällen getrennt entsorgt werden muss.
