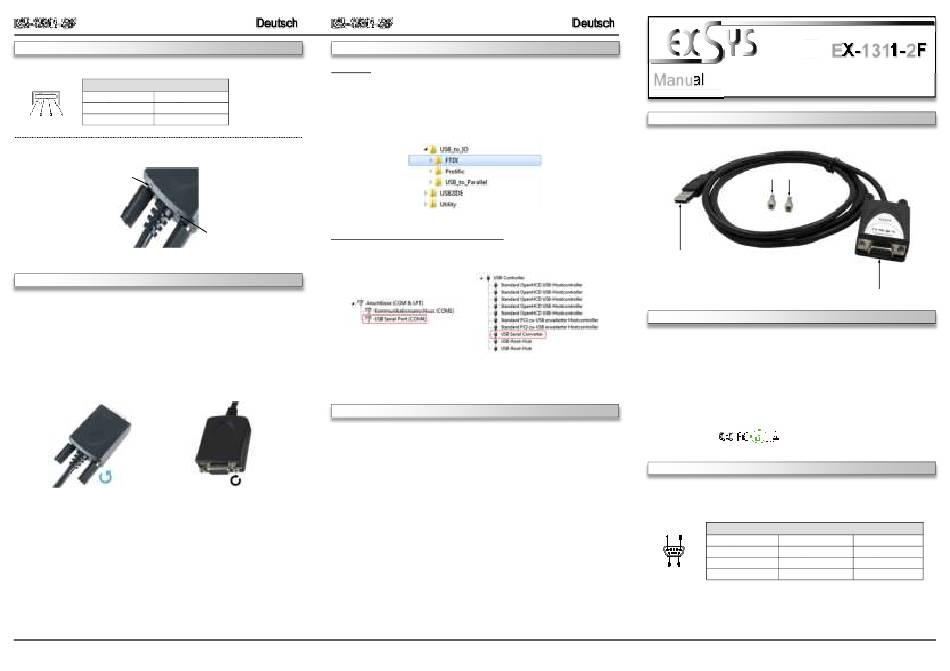

ANSCHLÜSSE & STATUS LED'S
USB A-Stecker:
USB 2.0 A-Stecker
Pin
Signal
Pin
1
VCC
3
DATA+
2
DATA-
4
Status LED's:
RXD
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1311-2F geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1311-2F an eine USB A-Buchse Ihres PC's an.
2.
Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX-1311-2F verschrauben möchte,
dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und schrauben Sie
hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1311-2F ein (siehe
Abbildung 2). Nun können Sie das serielle Kabel an der EX-1311-2F befestigen.
Entfernen der Rändelschrauben
Einsetzen der Sechskantmuttern
Abbildung 1
3.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
2
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adap-
terund installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
Signal
„USB_to_IO/FTDI". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
GND
TXD
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1311-2F richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Abbildung 2
LAYOUT
DESCRIPTION & TECHNICAL INFORMATION
The EX-1311-2F are plug & play high-speed USB 2.0 to Serial module for USB 2.0 ports with
up to one RS-232 9 pin female connector. The EX-1311-2F provides one USB 2.0 A-Plug for
connect to PC and one 9 Pin serial RS-232 female connector. The EX-1311-2F can connect
direct to the peripheral device, because it have a 9 pin female connector. The USB to Serial
module design utilizes the Chip-Set FTDI with 16C550 UART. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the operating system.
Compatibility:
Operating Systems:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS & STATUS LED'S
RS-232 Pin Assignments:
DB 9M
3
EX-1311-2F
Manual
Vers. 1.0 / 01.11.17
2x Hexagon Nuts
USB 2.0 A-Plug
for connection to PC
S1: 9 Pin Serial RS-232 Female Connector
USB 1.1 & 2.0
Windows 9.x/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ MAC
1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-232 Female Connector
EX-1311-2F, Driver CD, Manual
9 Pin Serial RS-232 Female Connector
Pin
Signal
Pin
Signal
1
CDC
4
DTR
2
RXD
5
GROUND
3
TXD
6
DSR
4
Pin
Signal
7
RTS
8
CTS
9
RI
