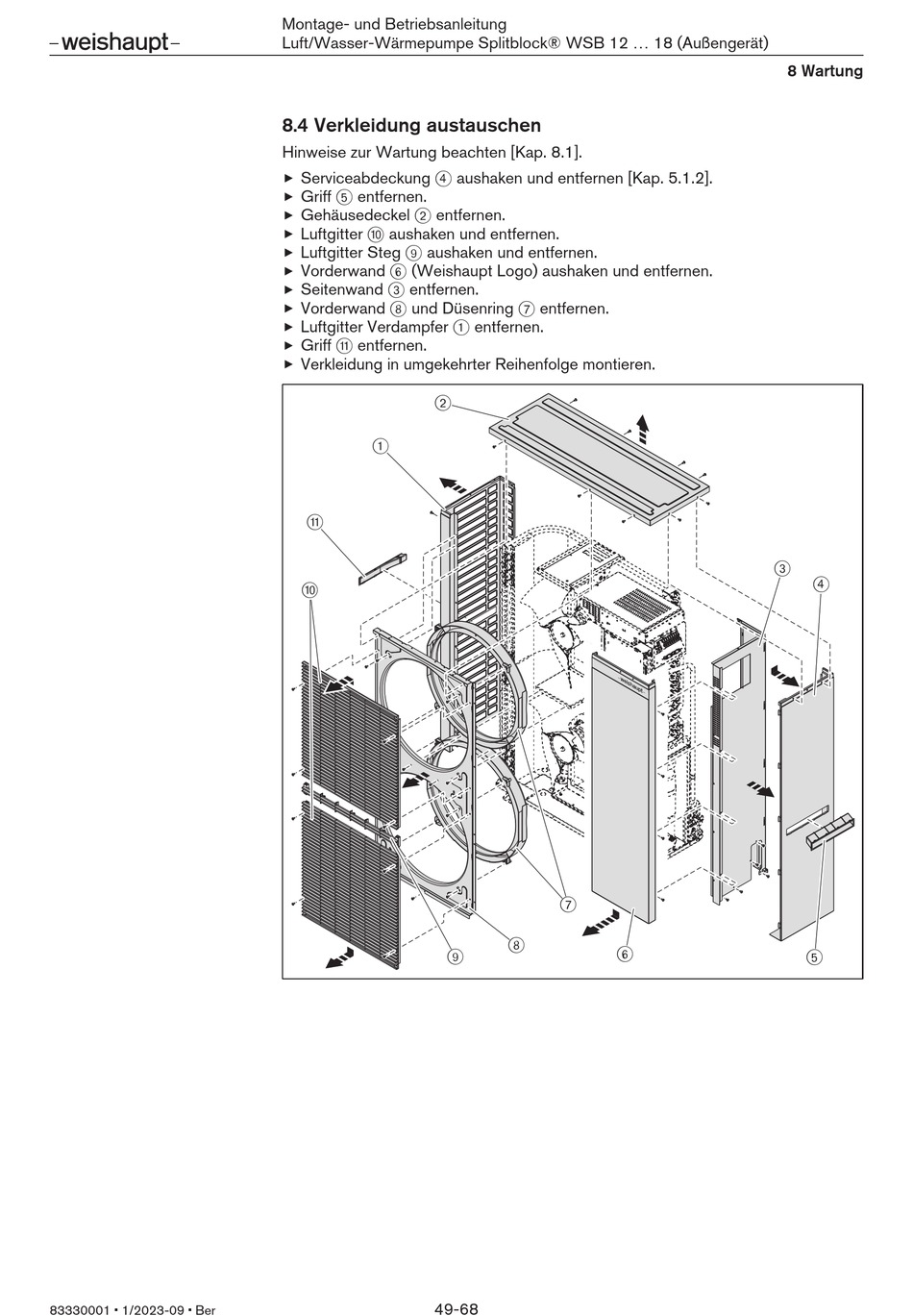

8.4 Verkleidung austauschen

Hinweise zur Wartung beachten [Kap. 8.1].
Serviceabdeckung 4 aushaken und entfernen [Kap. 5.1.2].
Griff 5 entfernen.
Gehäusedeckel 2 entfernen.
Luftgitter 0 aushaken und entfernen.
Luftgitter Steg 9 aushaken und entfernen.
Vorderwand 6 (Weishaupt Logo) aushaken und entfernen.
Seitenwand 3 entfernen.
Vorderwand 8 und Düsenring 7 entfernen.
Luftgitter Verdampfer 1 entfernen.
Griff q entfernen.
Verkleidung in umgekehrter Reihenfolge montieren.
