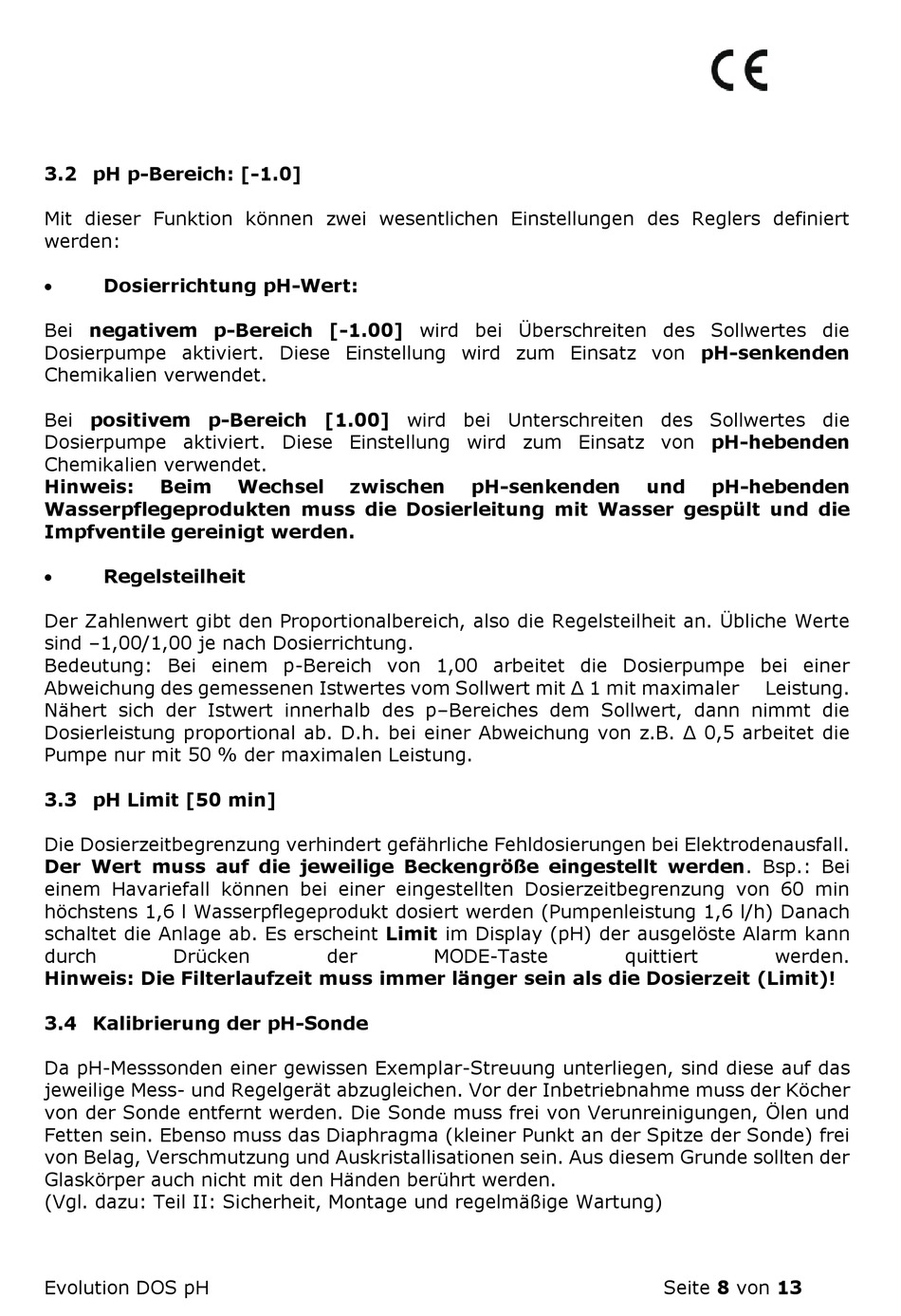

3.2 pH p-Bereich: [-1.0]
Mit dieser Funktion können zwei wesentlichen Einstellungen des Reglers definiert
werden:
Dosierrichtung pH-Wert:
Bei negativem p-Bereich [-1.00] wird bei Überschreiten des Sollwertes die
Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-senkenden
Chemikalien verwendet.
Bei positivem p-Bereich [1.00] wird bei Unterschreiten des Sollwertes die
Dosierpumpe aktiviert. Diese Einstellung wird zum Einsatz von pH-hebenden
Chemikalien verwendet.
Hinweis:
Beim
Wasserpflegeprodukten muss die Dosierleitung mit Wasser gespült und die
Impfventile gereinigt werden.
Regelsteilheit
Der Zahlenwert gibt den Proportionalbereich, also die Regelsteilheit an. Übliche Werte
sind –1,00/1,00 je nach Dosierrichtung.
Bedeutung: Bei einem p-Bereich von 1,00 arbeitet die Dosierpumpe bei einer
Abweichung des gemessenen Istwertes vom Sollwert mit Δ 1 mit maximaler
Nähert sich der Istwert innerhalb des p–Bereiches dem Sollwert, dann nimmt die
Dosierleistung proportional ab. D.h. bei einer Abweichung von z.B. Δ 0,5 arbeitet die
Pumpe nur mit 50 % der maximalen Leistung.
3.3 pH Limit [50 min]
Die Dosierzeitbegrenzung verhindert gefährliche Fehldosierungen bei Elektrodenausfall.
Der Wert muss auf die jeweilige Beckengröße eingestellt werden. Bsp.: Bei
einem Havariefall können bei einer eingestellten Dosierzeitbegrenzung von 60 min
höchstens 1,6 l Wasserpflegeprodukt dosiert werden (Pumpenleistung 1,6 l/h) Danach
schaltet die Anlage ab. Es erscheint Limit im Display (pH) der ausgelöste Alarm kann
durch
Drücken
Hinweis: Die Filterlaufzeit muss immer länger sein als die Dosierzeit (Limit)!
3.4 Kalibrierung der pH-Sonde
Da pH-Messsonden einer gewissen Exemplar-Streuung unterliegen, sind diese auf das
jeweilige Mess- und Regelgerät abzugleichen. Vor der Inbetriebnahme muss der Köcher
von der Sonde entfernt werden. Die Sonde muss frei von Verunreinigungen, Ölen und
Fetten sein. Ebenso muss das Diaphragma (kleiner Punkt an der Spitze der Sonde) frei
von Belag, Verschmutzung und Auskristallisationen sein. Aus diesem Grunde sollten der
Glaskörper auch nicht mit den Händen berührt werden.
(Vgl. dazu: Teil II: Sicherheit, Montage und regelmäßige Wartung)
Evolution DOS pH
Wechsel
zwischen
der
pH-senkenden
MODE-Taste
und
pH-hebenden
Leistung.
quittiert
werden.
Seite 8 von 13
